Cs1,Cs2 Main Servo Motor Power: 7.5kW CNC Turning Center, Turning Milling Drilling Tapping Lathe Machine Tool MDOEL CNC350T

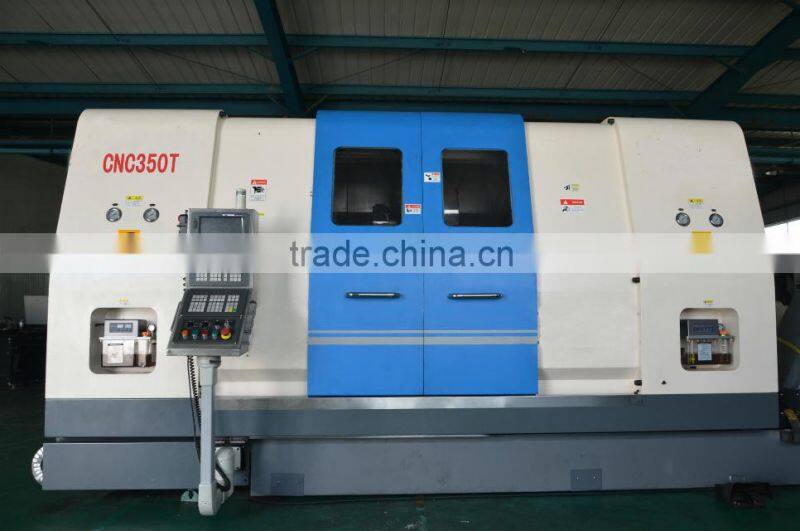

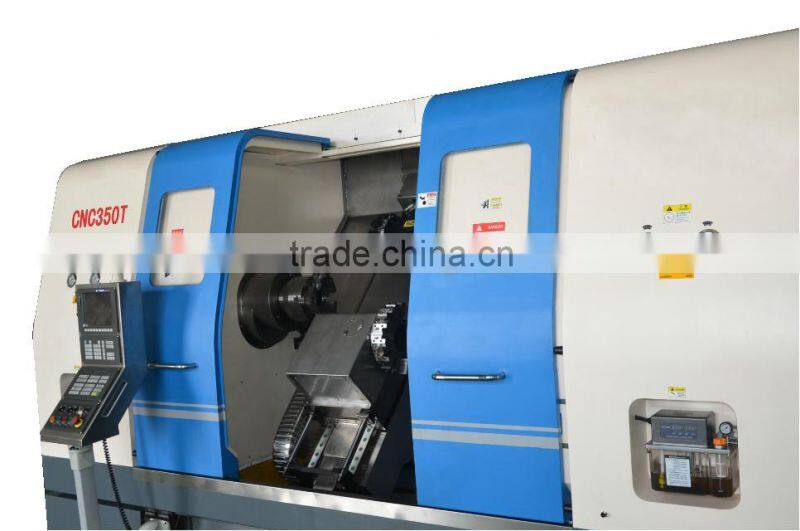

CNC350T

Max.rotation diameter on lathe’ body: 350 mm

piece length: 750/1000/1500 mm

Max.turning diameter:300 mm

Spindle nose type and code A8mm

2-Hydraulic chuck: 2-φ200 (8") mm

Front spindle bore taper: 1:20

Spindle bore: 50 mm

2- Servo spindle speed range: 0-4000 mm/min

X/Z/B Rapid traverse:40000 mm/min

Cs1,Cs2 main servo motor power: 7.5kW

C-axis(Turret power axis) motor power: 3.7kw

X/Z-axis motor max.torque:10N.m

Y-axis travel(optional): +35/-35mm

B-axis(sub-spindle) motor max.torque: 15N.m

Power specifications: 380±10%. 50Hz±1Hz v

Turret transfer time (one station):  1.6(H12)s

Turret transfer repeat positioning accuracy: 0.005"mm

X1/X2-axis travel:200 mm

Z1/Z2-axis travel:1100/1350/1850 mm

B-axis (sub-spindle) travel: 1400/1650/2150:mm

2-C axis(Turret power axis) max.speed:4000 rpm

Biaxial dynamic docking concentricity: 0.005mm

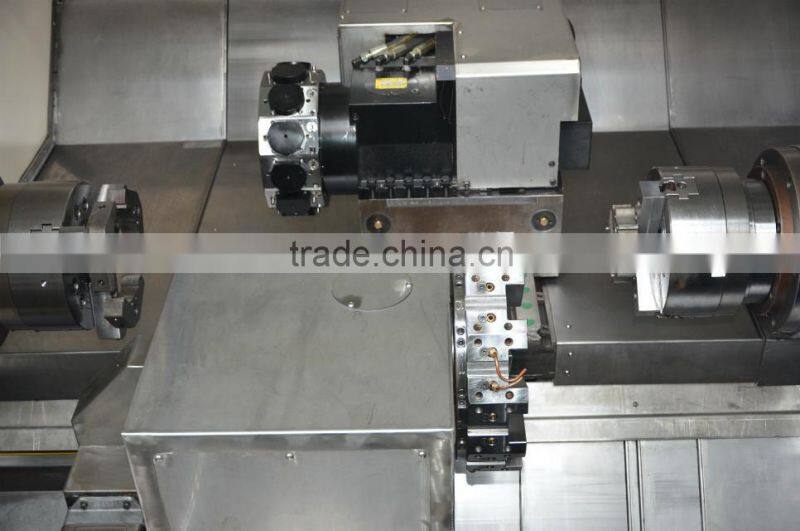

Ydraulic servo turret form: 2-Horizontal 12-station servo power turret

Turret cylinder clamping force: 4240kg

Turret hydraulic power source:40 kg/cm²

Power tool holder specification: VDI40 DIN5480

Knife handle size:20*20 mm

Net weight: 5500kg

Dimensions(L*W*H):3000×1650×1900mm

BASIC CONFIGURATIONS

1) CNC system: SYNTEC

2) Two servo spindle unit

3) Two hydraulic center solid chuck

4) Horizontal 12-station hydraulic servo power turret

5) 5-Axis line rail

6) Turning cooling system

7) Automatic lubrication system

8) The whole protection system

OPTIONALS

1) CNC system: Fanuc, Siemens

2) Increasing the Y-axis

3) Two hydraulic hollow chuck

4) Automatic feeder

5) Automatic chip conveyor

6) Automatic pick pieces equipment

7) Automatic protective door

8) Loading and unloading robots
