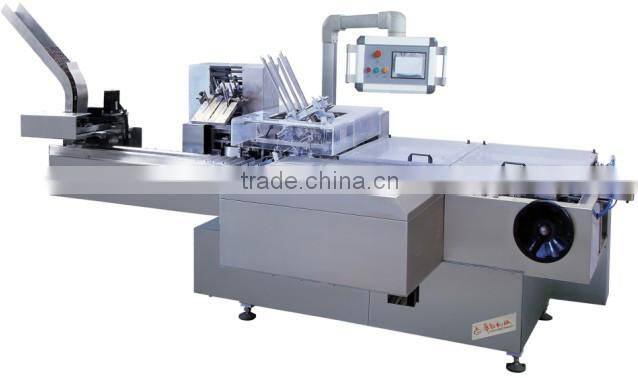

Automatic Carton Stacking Machine

APPLICATION:

WZH-200 is a continuous motion Cartoner, suitable for the packaging of blisters, bottles, vials,

pillow packs, etc. The machine runs stable and provides easy changeover for different sizes

of cartons. It can fold leaflets, open cartons, insert the products and leaflets into cartons,

emboss, tuck-in or hot-melt closures and automatically discharge cartons. The machine is

equipped with a series of sensors and automatic protective devices to assure the machine

runs safely and effectively. It can connect with the Blister Machine, Pillow Packaging

Machine, Shrink-Wrapper, etc., to form a Packaging Line.

MAIN TECHNICAL PARAMETERS:

Max. Encasing Speed

180 box/min

Box

Quality Requirement

250-350g/m2

Dimension Range

(78-150)mm × (33-70)mm × (15-60)mm

Leaflet

Quality Requirement

50-70g/m2

Folded Spec.

(130-160)mm × (100-130)mm

Air Consumption

≥0.3m3/min  0.6MPa

Motor Power

2 KW 380V 50Hz

Machine Dimension

4300×1440×1600mm

Net Weight

1500 KG

PRODUCT SLETCH:

1/4. Inside the magazine, the blister cards are counted when they free fall via the servo-motor, and are then held in position by the transfer belt.

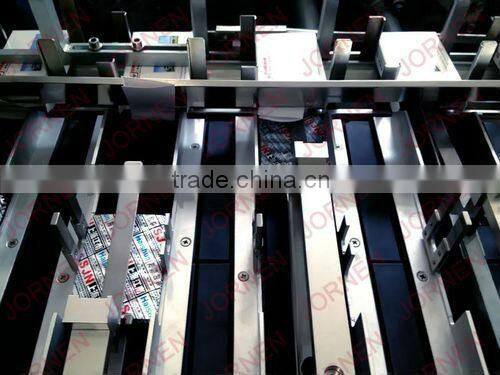

2/4. The blisters are inserted into cartons.

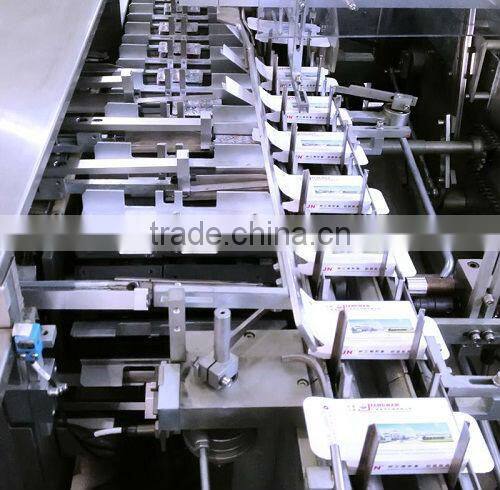

3/4. Cartoning process.

4/4. Long carton magazine for approximately 1000 cartons.
