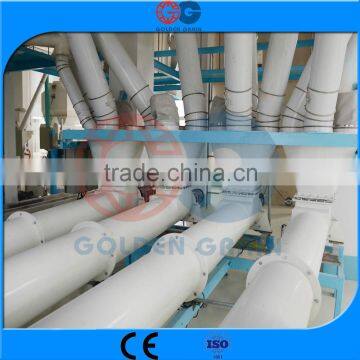

Screw Conveyor Wheat Flour Milling Equipment BYJL Tubular Conveyor

HOT SALE HIGH QUALITY BYJL TYPE TUBULAR SCREW CONVEYOR FOR CONVEYING MATERIAL OR FLOUR IN WHEAT/ CORN FLOUR MILLING PLANT

Applications:

The tubular screw conveyor runs smoothly, rapidly and uniformly thanks to the minor diameter & high rotate

speed & changeable screw pitch spirochete design. It is widely used to deliver powdery, granular and small

pieces of material in chemical, mineral, grain, grease, feed and brew, etc  industry, and it is not fit for viscosity

material delivery.

Working principle:

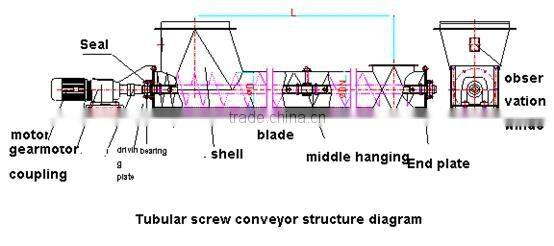

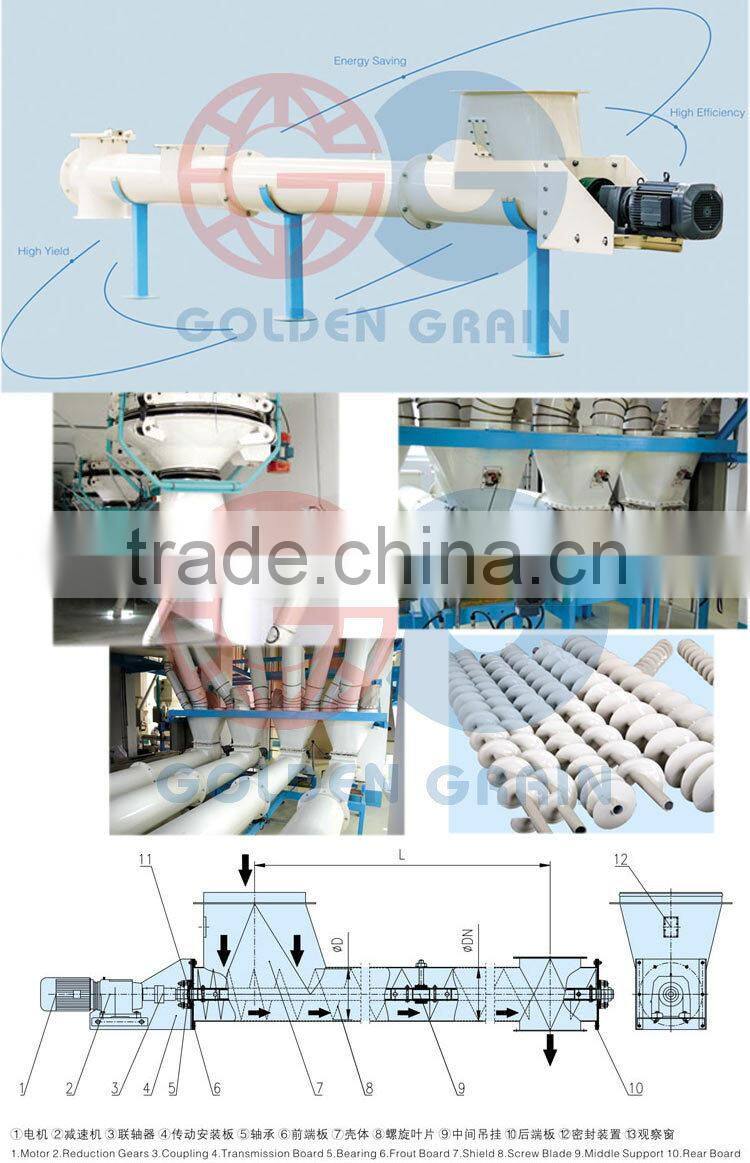

Tubular Screw Conveyor is mainly composed of motor, gear motor, coupling, bearing, middle shell and end plates

1. Head: It is power input part and composed of motor, gear motor, coupling, bearing, driving installation plate,

front plate and sealing device. The bearing is aligning ball bearing and could stand axial force and automatic

aligning. The gear motor is of hard tooth surface and could bear major torque, it is linked by coupling and input

axis, also could be driven by chains.

2. Shell: It is made of high quality seamless steel tube linked by flange. It is of good rigidity and no deformation.

3. Tail: It is composed of bearing, rear plate and sealing device. The bearing is aligning ball bearing and could

automatic aligning.

4. Middle hanging: Middle hanging is required as the delivery distance longer than 4 meters. It is composed of

bearing cover, Teflon bearing, middle axis and hanging rack.

5. Spiral part: It is composed of changeable screw pitch blade and Mandril compound axis. The blade could

either full surface type or paddle type.

Features:

1. Flexible Layout: The conveyor outer shell is made of seamless steel tube chained by flange. The structure

could obtain horizontal & inclined continuous delivery and also could linked & fixed with its matching equipments.

This no need foundation and make fully used of space, and could move, dismantle easily.

2. Perfect Lubrication: It applies lubrication-free & wear-resistant slide tile (length >4 m) and labyrinth oil

seal design, which obtains fully lubrication and longer equipment service life.

3. Reliable Seal: The lubrication seal is good with no leakage and no waste of material, this makes good

sanitation and working environment.

4. Multi connection: The inlet and outlet could be linked by clamp, bags,  flange and could also be linked with

butterfly valve and slide gate.

5. Innovated design: It applies advance design of gear motor and advanced manufacturing technique &

thorough Quality system. It is of small size, big load torque, low noise and no oil leakage, etc features.

6. Flexible Design: We could do customized design.

Parameter:

Complete set flour mill equipment/ whole wheat flour mill equipment/ complete set maize mill equipment with

whole PLC control system (if need).

Mini wheat flour mill/corn(maize) mill line: 5-25TPD

Middle wheat flour mill/corn(maize) mill line: 30-120TPD

Big wheat flour mill /corn(maize) mill line: 150-600TPD

The whole line processing technology flow:

Wheat receiving and storage(steel silos or brick-concrete silos ) -------- Cleaning section (first time cleaning

 and section cleaning sections) -------- Dampening section (wheat washer and dampener) -------- Flour milling

 section (roller mills, plansifter, purifier, impact detacher, etc.) -------- Flour blending section (if customer need

this section) -------- Flour packing and stacking

The complete set flour mill production line includes following sections:

1. The raw wheat receiving section and wheat pre-cleaning machines

This sections for receiving wheat into raw wheat silos, and apply Drum pre-cleaning sieve or Vibrating screen to

 make pre-cleaning, for removing big and small impurities from wheat before conveyed into wheat silos

2. The first time wheat cleaning and dampening section and machines:

(Notice: there are dry cleaning and wet cleaning ways (the problems of wet cleaning way are the water resource

and water pollution, so most customers choose dry cleaning ) for cleaning wheat, and there are some difference

 about the machines between the two different cleaning ways, how to choose a suitable way for cleaning wheat

 in your wheat flour milling plant, had to according to the quality of the wheat (the type of impurities, the quantity

of impurities ))

The first time cleaning section for removing big and small impurities from wheat, applying vibrating screen, de-stoner, magnetic separator, wheat scourer, wheat washer(wet cleaning), screw dampener(dry cleaning) to remove wheat straw, stones, soil blocks, metallic impurities etc and control the moisture of wheat.

To keep quality of wheat and save machines. Then the wheat will be conveyed into conditioning silos.

 3. The second time wheat cleaning sections and cleaning machines:

After conditioning silos, starting the second time wheat cleaning sections, the main purpose is for strengthening

 the cleaning efficiency, keeping the quality of wheat flour and the safe of milling machines. Including vibrating

screen, de-stoner, wheat scourer, air suction separator etc.

4. The flour milling sections and flour milling machines:

After second time cleaning section, the wheat is clean and with suitable moisture, so now it is time to mill. In this

 section, the main purpose is milling wheat into semolina or flour, and grading flour according to different mesh

requested, to get Flour 1, Flour 2 and other special purpose flour. Applying roller mills, plansifter, bran finisher,

purifier, impact detacher etc.

  5. The flour blending section and machines:

The purpose of flour blending section is mixing some kinds of flour produced from different kinds of raw materials

 (raw wheat) according to a certain proportion, and adding suitable amount of additives according to the requirements

 of flour processing, then mixing all kinds of powder materials evenly, to meet the demand of the wheat flour production,

 the nutrition is more suitable for people, but also can make the production process and product quality stable. The

flour blending section is indispensable in the production of special purpose flour. Main machines: paddle mixer,

tubular screw conveyor, vibrating discharger, flour blending silos, flour blending scale etc.

6. The weighing and packing section:

This section for weighing and packing the final production, wheat flour and wheat bran by weighing machine and

 packing machine.

7. PLC control system and power distribution cabinets:

fully automatic controlling system with a lot of balancer, sensor, etc. Automatically display raw wheat,clean

wheat, flour, bran instant flowing quantity, flowing percentage, and a percentage for a fixed time.

With working history checking system, fault alarm system and data printer.
