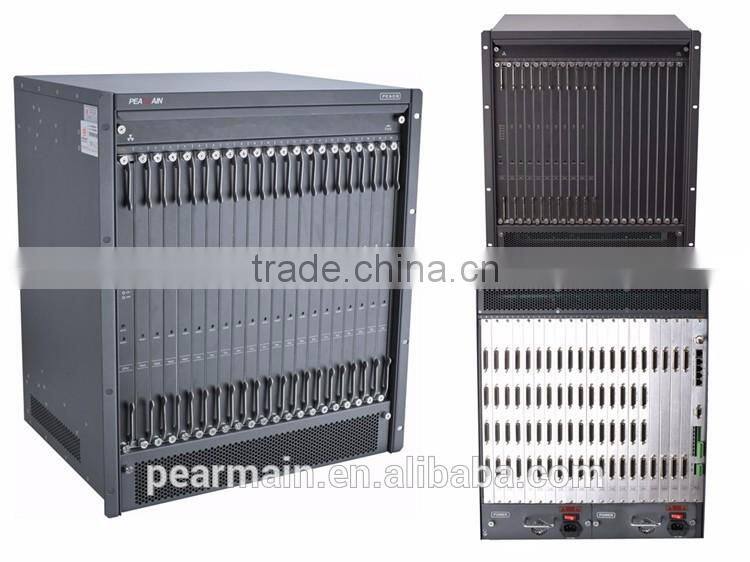

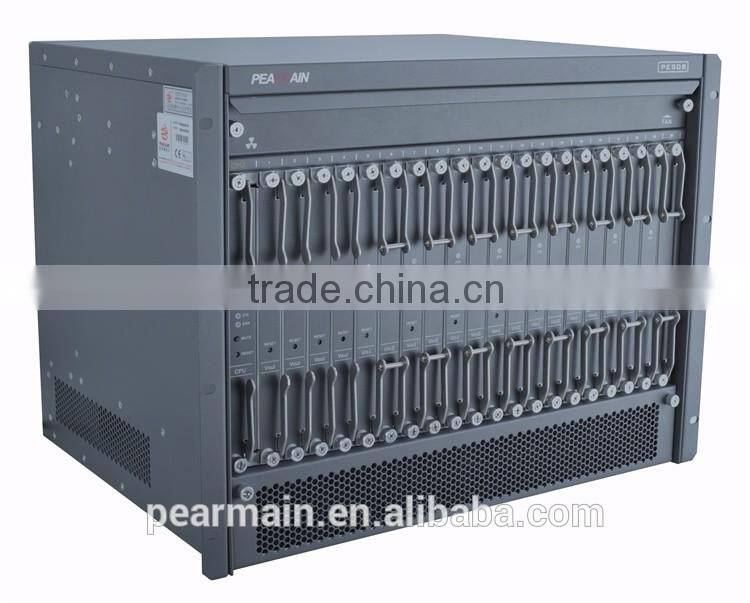

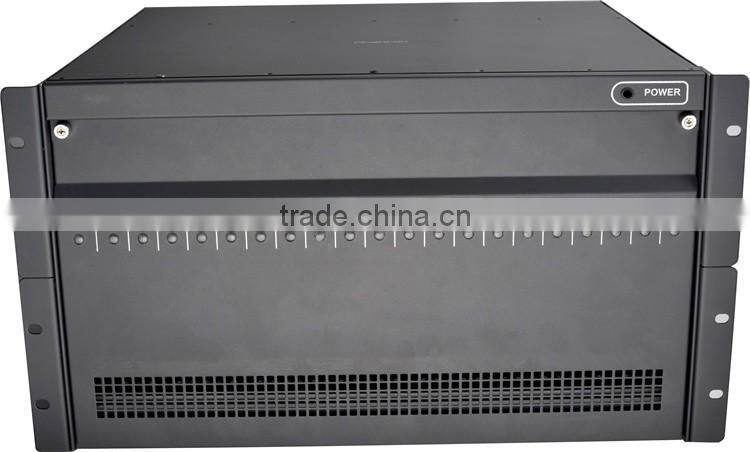

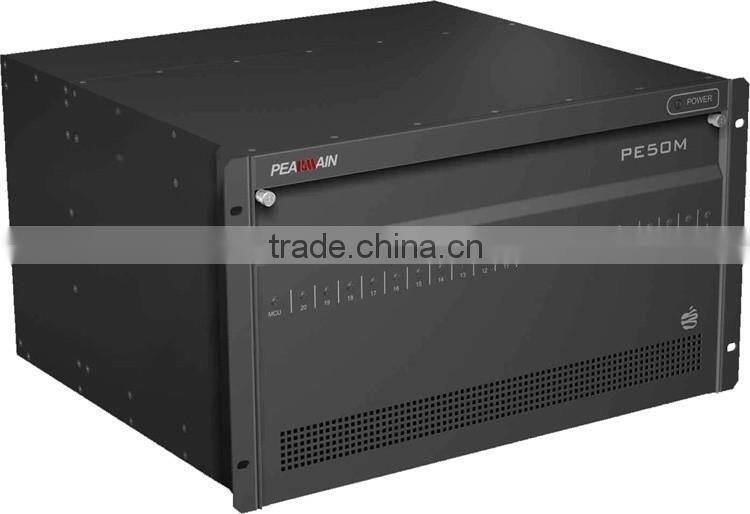

Analog Cctv System Video Matrix Switcher Max to 128*32

Communication mode

Serial RS-485

Communication distance

 1300 m

Communication connection port quantity

 high-speed data port, 1 pc RJ11 port to connect with expansion case; keyboard data port, 1 pc RJ11 port to connect with 32 pcs PEARMAIN  keyboard and multimedia software, code converter, alarm data port, 1 pc RJ11 port to connect with alarm interface unit.

Receiver/driver data port

 3 pcs wire socket, 32 pcs receiver/driver per socket;

Communication mode

 STP

Case capacity

 21 slots.

Video input module card qty

16

Video input module capacity

 8ch BNC input, 1 pc 8ch DB expansion loop input

Video output module card qty

 4 pcs

Video output module card qty

4ch BNC output, 3 expansion loop input

Video input signal

 BNC unit, 1VP-P/75Ω

Video output signal

 BNC unit, 1VP-P/75Ω

Audio input signal

 BNC unit, 1VP-P

Audio output signal

 BNC unit, 1VP-P

Channel bandwidth

 10MHZ

Video isolation degree

 -45DB

Video s/n

 65DB

Different phase

 less than 1.1 degree

Different gain

 less than 0.6%

Insertion gain

 less than0.1DB

Inter-modulation distortion

0.005

Brightness nonlinear distortion

0.015

Synchronous nonlinear distortion

0.01

2T distortion

0.006

Waveform distortion in a short time

0.035

Cluster frequency delay characteristics

 6ns

Brightness/color time delay offset

 2.5ns

Brightness/color time gain offset

 2.5ns

Operation voltage

 AC220v±10% 50M/60 HZ

Operation temperature

 -10℃-+40℃

Dimension

 430*245*409mm

Power

 30w

Mounting mode

 desktop or frame of 19”standard

Frame

 oxford-clay AL-clad

Color

 black

Approval standard

 ISO9001
