Tenson Plastic Tube/Pipe Compression Testing Machine

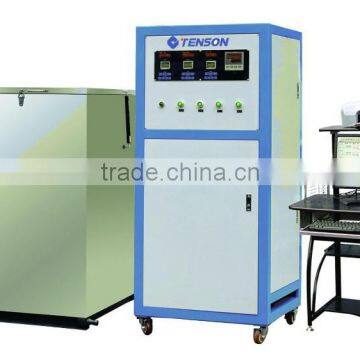

XGY-16 Plastic Tube/Pipe Compression Testing Machine

1. Application:

This machine is mainly used for all kinds of plastic pipes at a constant temperature and pressure transient performance of the bursting pressure of the determination of the plastic pipe manufacturers, tertiary institutions, the quality of scientific research units and units of essential equipment.

Main technical specifications:

Maxi. Capacity: 6MPa, 10MPa, 16MPa, 25MPa; (It can be chosen by the customer)

Grips:

Diameter of pipe: 16- 500mm

Type: <200, can choose A type or B type,

       >200, can choose B type

The grips materials can be Aluminum, 45# chrome steel, stainless steel;

Test station: 3 stations or chosen by the customer

Pressure accuracy: ≤±1%

Constant pressure range: 0.2Mpa~Max. capacity

Constant pressure accuracy: -1%~+2%

Constant Temp. Range: Room Temp. ~95℃ or 20℃~95℃

Temp. Accuracy: ±0.1℃

Temp. evenness: ±1 ℃

Time range: 1s-10000h

Time accuracy: ≤±0.1%

Power supply: 3 phase, 380v±10%, 50Hz

Functions and features:

Single control, it can be set different testing force and testing time separately. Unpack any station during test process.

Double solenoid valve control, ensure the stability of pressure.

It can save the test data and condition when the power is off; it can continue to finish the test when the power is on.

It can check the test condition during the test process.

3 buffer design, it can make the pressure to be more stable.

The water and power is separated, is much safer.

It can record the test result and print the result in standard format.

Install the grips easily, reliably and sealing well.

Rotary piston pump, supply the pressure uniformly and smoothly.

Reserve the data interface, it can connect with internet directly and share the resources.

Main configuration:

Pressure pump system                             1 set

High-pressure water solenoid valve (German)         6 pcs

High-precision sensor                              4 pcs

Water pressure buffer (stainless steel, special)        3 pcs

Accumulator (Large and small anti-corrosion type)     4 pcs

Horizontal high and constant temperature test water tank 1 set

Electric hoist lifting device, riding escalator            1 set

Heater (Stainless steel)

Circulating pump (Stainless steel centrifugal pump)     1 set

Detail picture

Netherland GEVA High pressure water solenoid valve

American SC pneumatic booster pump
