3-Phase AC Voltage/Current Combined Panel Meter

Specifications

3-phase AC Voltage / Current Combined Panel Meter:

Introduction

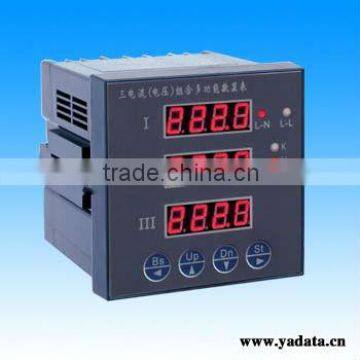

YD912X Three Phase AC Voltage/Current Combined Digital Panel Meter measures and displays real time AC phase voltage, line voltage, and current with LED display in 3P3W or 3P4W network. It is programmable for node output and passive contact input. The transformation ratio of CT, PT can be set by keyboard. With its reliable performance, YD912X panel meter is an economical and practical AC voltage/current measurement device.

Model Description

YD9120:3 phase current, voltage input, 4 bits display,

YD9121:3 phase current, voltage input, 4 bits display + one RS485,

YD9122:3 phase current, voltage input, 4 bits display + one relay contact output,

YD912A:3 phase current, voltage input, 4 bits display +one RS485 + one passive contact input + one relay contact output.

Performance

Standard compliance: GB/T 22264.2-2008

Max. Display: 9999

Resolution: Voltage: 0.1V  Current: 0.001A

Input Range: Voltage: AC 0~600V  Current: AC 0~100A

Accuracy: Class 0.5

Absorbed Power: Voltage loop: <0.6VA, Current loop: <0.1VA

Overload resistance: Voltage: 800Vcontinuous

Current: 2 times of normal value input, continuous /10 times, 10s

Measuring speed: About 2.5 times/s

Communication : Modbus-RTU

Contact capacity: AC250V 5A

DI input: No external power supply, power supply by internal power

power supply: 1.AC220V±15% ,50/60Hz, ≤1.5VA, 2. AC85~265V or DC85~330V(Customized)

Working frequency withstand voltage: Between power supply/input /output: AC2kV/min·1mA

Insulation resistance: ≥100MΩ

(EFT): 2kV 5kHz

Immunity to surge voltage: 2kV 1.2/50us

Installation: DIN sliding-way, wiring behind

Case Material: flame retardant plastic

Isolation: Power supply/input/output
