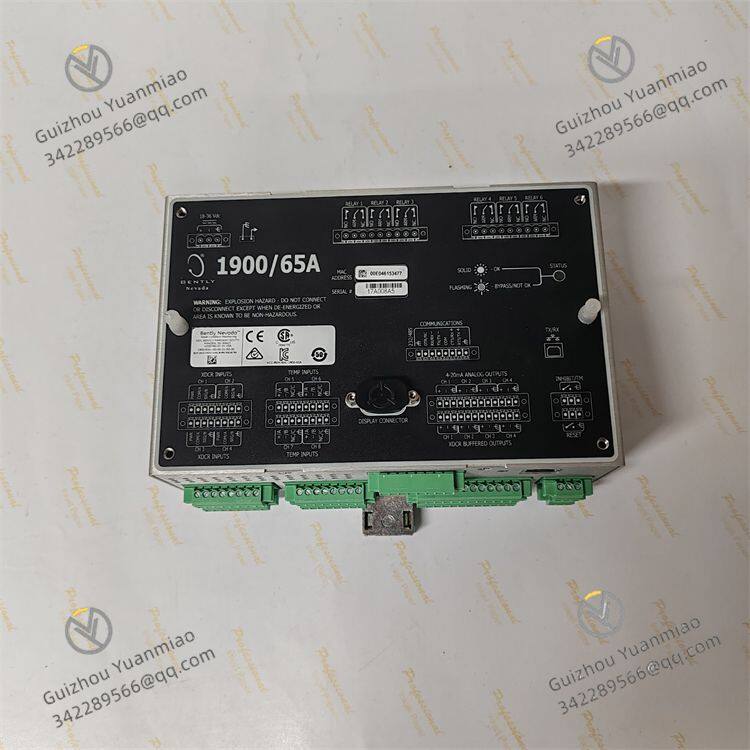

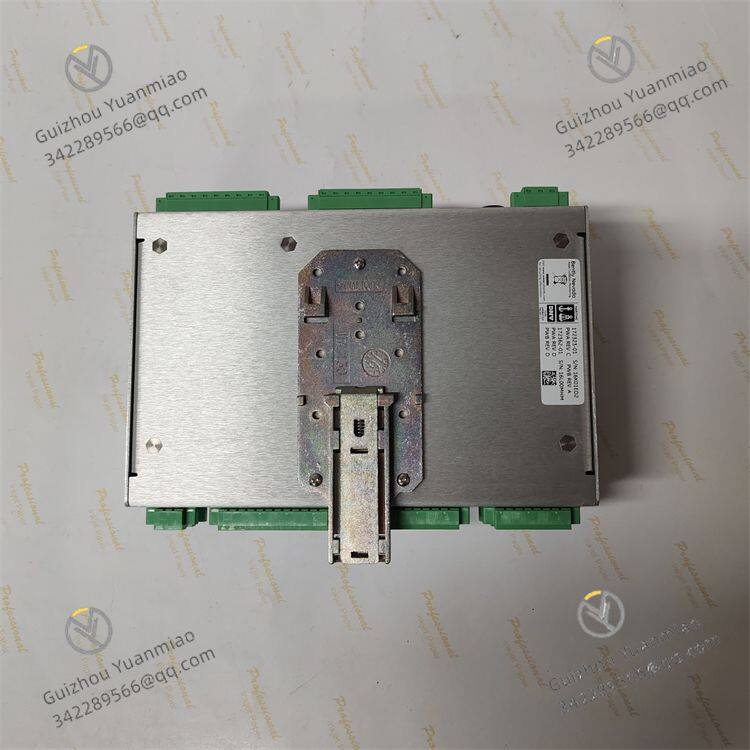

Bently Nevada 1900/65A-00-00-01-00-00 Moniteur d'équipement à usage général

I. Aper?u

BENTLY 1900/65A-00-00-01-00-00, en tant que moniteur d'équipement universel, assume la responsabilité importante de veiller en temps réel sur la santé de l'équipement et joue un r?le indispensable dans de nombreux secteurs. Il est spécialement con?u pour les équipements qui nécessitent une protection mécanique continue mais sont limités par le co?t et ne peuvent pas adopter des systèmes de surveillance grands et complexes, offrant aux utilisateurs une solution de surveillance multi-canaux d'équipement économique et efficace.

II. Paramètres techniques

(I) Entrées et sorties

• Entrée de capteur: équipé de 4 canaux d'entrée de capteur à grande flexibilité. Chaque canal peut être configuré individuellement par logiciel et peut être adapté aux accéléromètres à 2 et 3 fils, aux capteurs de vitesse et aux capteurs de proximité. Cette grande compatibilité permet au moniteur de connecter différents types de capteurs, répondant pleinement aux besoins de surveillance des différents équipements. Que ce soit pour surveiller la vibration des machines rotatives ou le changement de position des composants d'équipement, il peut collecter précisément les données.

• Entrée de température: Il dispose de 4 canaux d'entrée de température, prenant en charge les thermocouples de type E, J, K et T, ainsi que les résistances thermiques à 2 ou 3 fils. Cela signifie qu'il peut s'adapter à différents capteurs de mesure de température courants, et peut mesurer précisément les paramètres de température que ce soit dans les fours industriels en environnement de haute température ou les réacteurs chimiques qui nécessitent un contr?le précis de la température, fournissant des données fiables pour la surveillance de l'état thermique de l'équipement.

• Signaux de sortie: Il fournit 6 sorties de relais, qui peuvent déclencher des actions correspondantes en fonction de l'état de fonctionnement de l'équipement, comme alerter en temps opportun ou démarrer des dispositifs de protection lorsque l'équipement est anormal. Il est également équipé de 4 sorties d'enregistreur de 4-20 mA, facilitant la transmission des données de surveillance aux enregistreurs ou autres systèmes de contr?le pour réaliser l'enregistrement et la surveillance à distance des données. En outre, il y a une sortie tampon dédiée qui peut fournir des signaux clairs et stables pour chaque entrée de capteur, garantissant l'exactitude et l'intégrité des données pendant la transmission.

•


(II) Capacité de communication

• Communication Modbus: Il prend pleinement en charge le protocole de communication Modbus via une interface Ethernet et des ports série RS232/485 configurables par logiciel. Cela permet au 1900/65A de s'interfacer de manière transparente avec différents appareils qui suivent le protocole Modbus, y compris les systèmes de contr?le distribué (DCS), les systèmes de supervision, de contr?le et d'acquisition de données (SCADA), les contr?leurs logiques programmables (PLC), etc. Avec l'option de passerelle Modbus, il peut également fournir directement les variables statiques, l'état, les listes d'événements, l'heure et la date de l'équipement aux clients Modbus, réalisant un partage et une interaction efficaces des données de l'équipement dans tout le réseau industriel.

• Configuration et interaction de données: Les utilisateurs peuvent créer des fichiers de configuration à l'aide de logiciels dédiés exécutés sur un ordinateur portable ou un PC, et facilement télécharger les fichiers sur le moniteur via une connexion Ethernet intégrée, définissant commodément le mode de fonctionnement du moniteur et la cartographie des registres de la passerelle Modbus. En même temps, le 1900/65A peut stocker de manière permanente les informations de configuration dans une mémoire non volatile et prendre en charge le téléversement de ces informations sur un PC pour des modifications ultérieures, améliorant considérablement la commodité de la configuration et de la maintenance de l'équipement.

(III) Adaptabilité environnementale

• Température de fonctionnement: La plage de température de fonctionnement est définie de -10°C à 60°C, ce qui peut s'adapter aux variations de température dans divers environnements industriels complexes. Que ce soit pour surveiller les équipements extérieurs dans les régions froides ou le fonctionnement des équipements dans les ateliers de haute température, il peut fonctionner stablement, garantissant la continuité et l'exactitude des données de surveillance.

• Niveau de protection: Il a un niveau de protection IP54, empêchant efficacement la poussière et les éclaboussures d'eau. Cela permet au moniteur de fonctionner normalement sur les sites de production industriels poussiéreux, tels que les usines de ciment et les mines, ainsi que dans les environnements présentant un risque potentiel d'éclaboussures d'eau, tels que la surveillance des équipements de navires et les installations de traitement de l'eau, évitant l'impact des facteurs environnementaux externes sur les performances et la durée de vie de l'équipement.

•


(IV) Caractéristiques de mesure

• Mesure de vibration: La plage de mesure du signal de vibration est de 0 à 10 mm/s (RMS), et la plage de fréquence couvre de 2 Hz à 10 000 Hz. Il peut capturer précisément les caractéristiques de vibration de l'équipement dans différents états de fonctionnement, de la vibration de la base d'équipement à basse fréquence aux anomalies de vibration des composants à haute fréquence, qui peuvent être clairement surveillées, fournissant une base clé pour évaluer l'état de santé mécanique de l'équipement. La précision de mesure peut atteindre ±1%, garantissant la fiabilité des données, et même les petites variations de vibration de l'équipement peuvent être détectées en temps opportun.

• Mesure de température: Combiné avec une variété de capteurs de température pris en charge, il peut mesurer précisément la température de fonctionnement de l'équipement. Sa précision de mesure de température est également excellente, ce qui peut répondre aux besoins de surveillance de différents équipements sensibles à la température, aidant les utilisateurs à découvrir en temps opportun les fautes potentielles de l'équipement qui peuvent être causées par une élévation anormale de température.

III. Caractéristiques fonctionnelles

(I) Surveillance intégrée multi-paramètres

Le 1900/65A-00-00-01-00-00 intègre plusieurs fonctions telles que la surveillance de vibration et la surveillance de température, réalisant une surveillance en un seul coup des paramètres de fonctionnement multi-dimensionnels de l'équipement. Pendant le fonctionnement de l'équipement, il peut non seulement suivre en temps réel les changements dynamiques des paramètres de vibration pour juger si l'équipement a des fautes mécaniques, telles que le déséquilibre du rotor et l'usure des roulements, mais aussi suivre de près les changements de température pour découvrir en temps opportun les problèmes potentiels tels que la surchauffe de l'équipement. Ce mode de surveillance intégrée multi-paramètres fournit aux utilisateurs des informations complètes et intégrées sur l'état de fonctionnement de l'équipement, aidant à évaluer plus précisément l'état de santé de l'équipement et à formuler des stratégies de maintenance à l'avance.

(II) Configuration flexible des canaux

Chaque canal d'entrée de capteur et canal d'entrée de température peut être configuré flexiblement par logiciel. Les utilisateurs peuvent choisir librement le type de capteur connecté et définir les paramètres de mesure correspondants en fonction des besoins réels de surveillance. Par exemple, lors de la surveillance d'un moteur qui nécessite à la fois la surveillance de vibration et la surveillance de température, certains canaux peuvent être configurés comme des entrées de capteur de vibration pour surveiller la vibration du moteur ; en même temps, d'autres canaux peuvent être configurés comme des entrées de capteur de température pour surveiller la température des bobines et des roulements du moteur. Cette méthode de configuration de canal très flexible permet au moniteur de s'adapter aux besoins de surveillance uniques de différents équipements, améliorant la polyvalence et l'applicabilité de l'équipement.

(III) Mécanisme d'alarme et de protection fiable

équipé de 6 sorties de relais, les utilisateurs peuvent configurer chaque contact de relais via le logiciel de configuration 1900 en fonction des caractéristiques de fonctionnement et des exigences de sécurité de l'équipement, de sorte qu'il puisse s'ouvrir ou se fermer automatiquement en fonction des états déterminés, d'alarme et dangereux de n'importe quel canal ou combinaison de canaux. Lorsque les paramètres de fonctionnement de l'équipement dépassent la plage normale prédéfinie, le relais agit rapidement pour déclencher un dispositif d'alarme sonore et visuelle, rappelant en temps opportun le personnel à surveiller l'état de l'équipement. En même temps, il peut être connecté au circuit de protection de l'équipement via la sortie de relais, comme couper automatiquement l'alimentation de l'équipement lorsque la vibration de l'équipement est trop forte ou la température est trop élevée, empêchant les dommages supplémentaires de l'équipement d?s aux pannes, et offrant une barrière de protection fiable pour le fonctionnement s?r de l'équipement.

(IV) Prise en charge du stockage et de l'analyse de données
