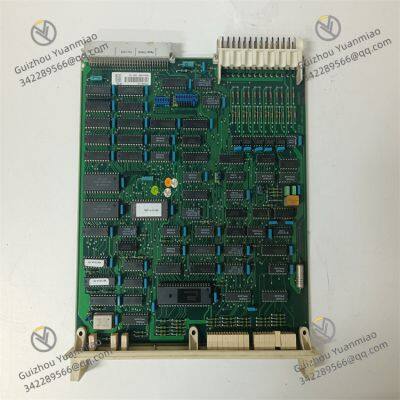

ABB DSCS131 57310001-LM Unité de communication MasterFieldbus

Canaux d'E/S: Prend en charge 16 canaux d'entrée numérique (DI) et 16 canaux de sortie numérique (DO), avec isolation de canal indépendante, configurable en modes de contact sec ou humide.

Types de signaux:

Filtration et anti-interférence: Les canaux d'entrée ont une filtration matérielle intégrée (réglable de 0,1 à 10 ms) pour supprimer les interférences haute fréquence ; les canaux de sortie sont équipés de protection contre les surtensions pour éviter les dommages causés par l'EMF inverse des charges inductives.

Type d'interface: Communique avec le contr?leur principal AC 800M via le bus de la carte mère du contr?leur (par exemple, ARCNET), prenant en charge le hot-swapping pour la maintenance sans coupure de courant.

Mécanisme de rafra?chissement des données: Prend en charge deux modes : balayage périodique (minimum 1 ms) et déclenchement d'événement, garantissant les exigences en temps réel.

Indicateurs LED: Chaque canal est équipé de feux d'état indépendants (entrée/sortie ON/OFF), et le panneau du module a des indicateurs POWER, RUN et ERROR pour afficher intuitivement l'état de fonctionnement.

Auto-vérification des pannes: Prend en charge la détection de court-circuit et de circuit ouvert des canaux, et peut sortir des valeurs de sécurité prédéfinies (telles que le maintien du dernier état ou la force à 0) en cas de déconnexion. Les informations de diagnostic peuvent être téléchargées vers le système SCADA via le contr?leur.

Protection ESD: Porter un bracelet anti-statique pour éviter le contact direct avec la carte de circuit imprimé du module.

Exigences d'espace: Espacement entre les modules ≥15mm pour assurer la dissipation de chaleur ; lors de l'installation dans une armoire de commande, laisser un espace de ventilation suffisant.

Cablage de l'alimentation: Utiliser des cables blindés de 1,5mm2 pour se connecter à une alimentation DC 24V, avec les p?les positif et négatif correspondant aux bornes du module (+24V, GND). Un fusible de 3A est recommandé en série.

Cablage du signal d'entrée:

Cablage du signal de sortie:

POWER (Vert): Allumé fixe → alimentation normale ; éteint → vérifier le cablage de l'alimentation, le fusible ou le contact du bloc de bornes.

RUN (Vert): Allumé fixe → fonctionnement normal du module ; clignotant → initialisation ou erreur de configuration de paramètres (vérifier l'adresse de communication de la carte mère).

Indicateurs de canal: Feu de canal d'entrée allumé → signal valide ; feu de canal de sortie allumé → relais enclenché. Si le feu est allumé mais qu'il n'y a pas de sortie, les contacts du relais peuvent être oxydés, nécessitant un nettoyage ou un remplacement du module.

Pas de réponse au signal d'entrée:

Sortie anormale (par exemple, le relais ne fonctionne pas):

Système électrique: Connecte les contacts auxiliaires des disjoncteurs et des sectionneurs, collecte les signaux d'état des interrupteurs, sort des commandes de contr?le de commutation et accède aux systèmes d'automatisation de sous-station (SAS).

Contr?le de processus: Dans les réacteurs chimiques, surveille l'état des interrupteurs de niveau et des interrupteurs de pression via des entrées numériques, et contr?le le démarrage/arrêt des moteurs d'agitateur et la commutation des vannes via des sorties numériques.

Lignes de production manufacturières: Collabore avec les PLC et les capteurs pour réaliser le contr?le de démarrage/arrêt des convoyeurs et la détection de l'arrivée des matériaux, intégré dans les systèmes de contr?le d'automatisation de la ligne de production.

Automatisation des batiments: Contr?le la commutation des ventilateurs et des circuits d'éclairage, collecte les signaux de contr?le d'accès et d'alarme incendie, et accède aux systèmes de gestion de batiments (BMS).
