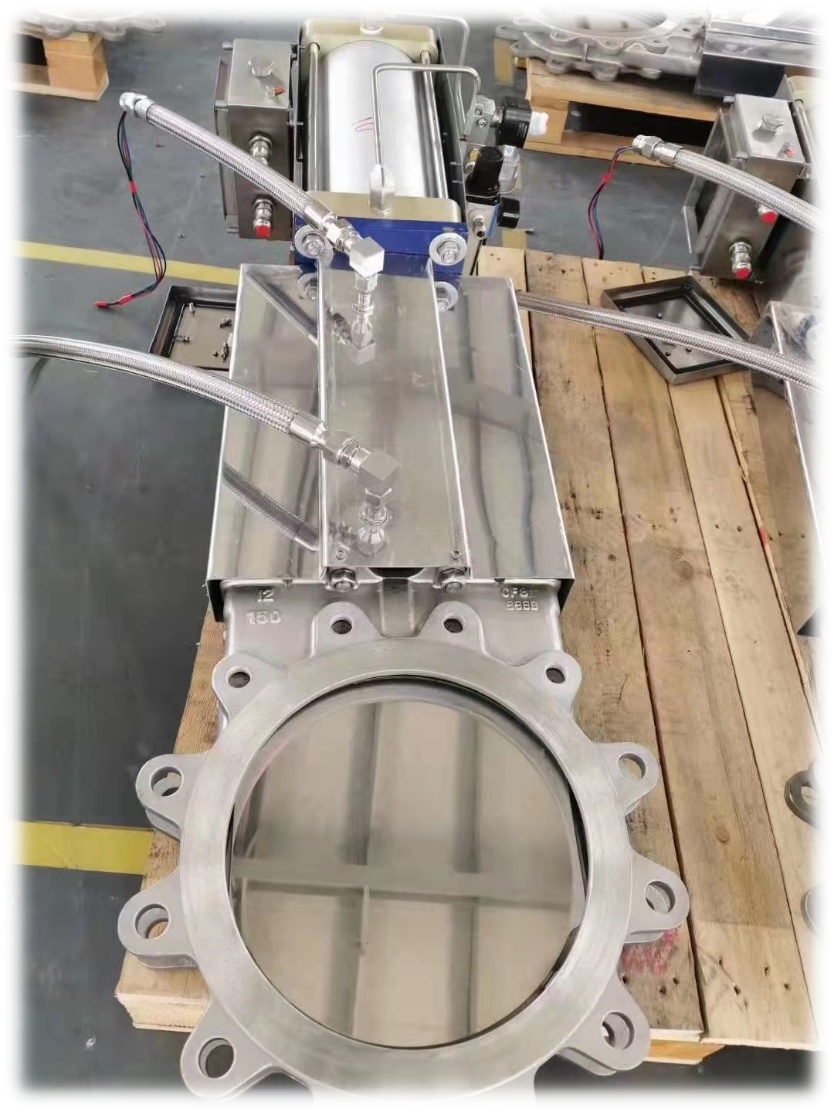

Válvula de compuerta de cuchillo de acero inoxidable con material revestido de flúor - Resistente a la corrosión para procesos químicos y aplicaciones de medios agresivos

La válvula de compuerta de cuchillo es un tipo de válvula de compuerta introducida en China en la década de 1980. Su elemento de apertura y cierre es un disco de compuerta, que se mueve perpendicularmente a la dirección del flujo, cerrando el medio con un disco en forma de hoja que puede cortar materiales fibrosos. Es una válvula de cierre lineal con un borde de corte biselado en la cabeza del disco, lo que proporciona un cierto efecto de corte en el medio. Es adecuada para su uso en medios que contienen fibras y partículas sólidas, así como en sistemas de tratamiento de aguas residuales. Puede estar equipada con actuadores manuales, neumáticos o eléctricos y se utiliza ampliamente en sistemas de automatización de procesos en minas, centrales eléctricas, preparación de carbón, eliminación de escorias, cemento, papelera, minería, industria química y tratamiento de aguas residuales. Una válvula de compuerta de cuchillo, también conocida como válvula de compuerta de tipo cuchillo, válvula de compuerta de cuchillo, válvula de lodo o válvula de barro, funciona con un disco. El disco se mueve perpendicularmente a la dirección del flujo, cortando el medio con una hoja en forma de cuchillo que puede cortar materiales fibrosos. El disco tiene dos superficies de sellado. La válvula de disco más comúnmente utilizada tiene dos superficies de sellado que forman una cu?a. El ángulo de la cu?a varía según los parámetros de la válvula, típicamente 5°. El disco de una válvula de compuerta de cuchillo de tipo cu?a puede ser una pieza única, conocida como disco rígido, o puede deformarse ligeramente para mejorar la procesabilidad y compensar las desviaciones en el ángulo de la superficie de sellado durante el mecanizado. Este tipo de disco se conoce como disco elástico. El cuerpo de la válvula en realidad no tiene una cavidad. El disco se eleva y desciende dentro de una ranura guía lateral y se presiona contra el asiento de la válvula por una orejeta en la parte inferior. Para una mayor capacidad de sellado del medio, se puede utilizar un asiento de junta tórica para lograr un sellado bidireccional. Las válvulas de compuerta de cuchillo requieren un espacio de instalación compacto, una presión de funcionamiento baja y son menos propensas a la acumulación de escombros. Cuando una válvula de compuerta de tipo cuchillo está cerrada, la superficie de sellado se basa únicamente en la presión del medio para presionar la superficie de sellado del disco de compuerta contra el asiento de la válvula en el otro lado, asegurando un sellado hermético. Esto se conoce como autosellado. La mayoría de las válvulas de compuerta utilizan un sellado forzado, lo que significa que cuando la válvula está cerrada, se utiliza fuerza externa para presionar el disco de compuerta contra el asiento de la válvula para asegurar un sellado hermético. Este tipo de válvula generalmente debe instalarse verticalmente en la tubería.

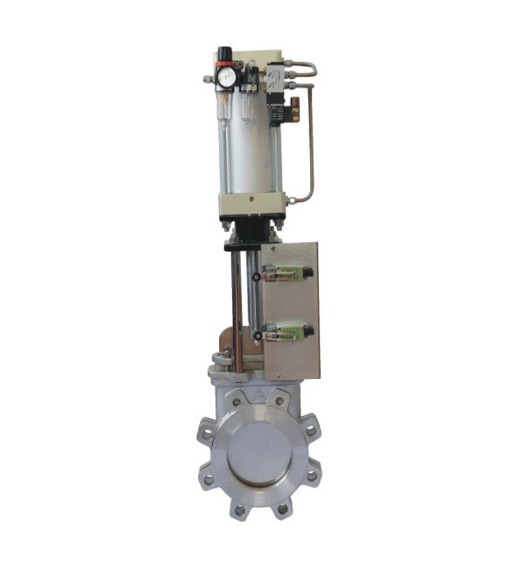

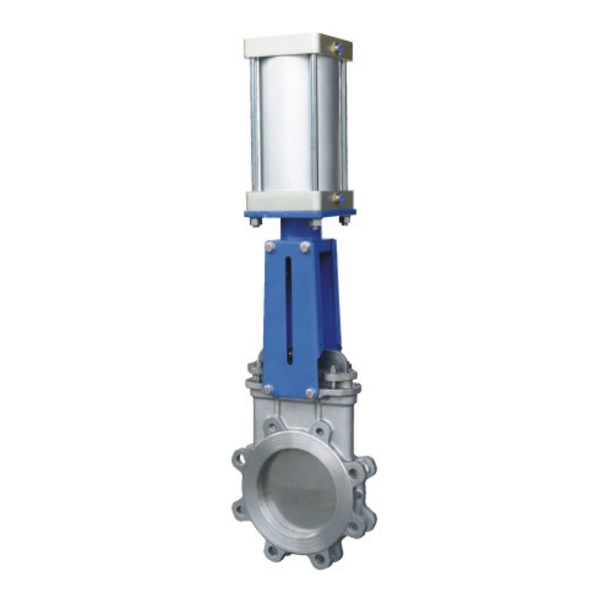

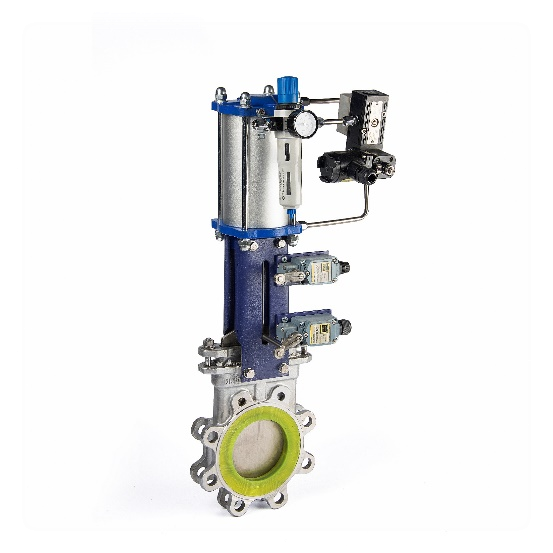

Las válvulas de compuerta de tipo cuchillo están disponibles en una variedad de métodos de accionamiento: manual, eléctrico y neumático.

Las válvulas de compuerta de tipo cuchillo están disponibles en dos configuraciones: vástago en ascenso y vástago oculto.

Materiales de las válvulas de compuerta de tipo cuchillo: hierro fundido, acero fundido, acero al carbono, acero inoxidable y revestido de flúor.

Los sellos de las válvulas de compuerta de tipo cuchillo están disponibles en una variedad de materiales: sellos duros, sellos blandos, sellos de un solo lado y sellos de doble lado. Las válvulas de compuerta de cuchillo se utilizan en las siguientes áreas:

1. Industrias mineras, de lavado de carbón y siderúrgicas — para tuberías de lavado de carbón, tuberías de lodo de filtro y tuberías de descarga de cenizas;

2. Plantas de depuración — para aguas residuales, lodos, suciedad y aguas clarificadas que contienen sólidos en suspensión;

3. Industria de la papelera — para pasta de cualquier consistencia y mezclas de material y agua;

4. Eliminación de cenizas en centrales eléctricas — para lodos de ceniza;

Rendimiento:

1. La válvula se puede controlar local y remotamente, y se puede implementar la visualización remota de la posición y el control centralizado según los requisitos del usuario.

2. Ligera: El cuerpo está hecho de acero al carbono, pesando aproximadamente un 20%-30% menos que las válvulas de compuerta tradicionales, lo que facilita la instalación y el mantenimiento.

3. El uso de esta válvula mejora la capacidad de sellado de los sistemas de tuberías, minimizando las fugas y contribuyendo activamente a mejorar la eficiencia de producción y proteger el medio ambiente.

4. La superficie de sellado está hecha de un material cerámico altamente resistente al desgaste y a la corrosión, y la tecnología de incrustación proporciona una alta resistencia a la corrosión y al desgaste, lo que resulta en una larga vida útil de la válvula y una rentabilidad 10 veces mayor que la de las válvulas ordinarias.

Características:

1. El sello de la compuerta elevadora raspa los escombros pegajosos y se limpia automáticamente.

2. La compuerta de acero inoxidable evita las fugas causadas por la corrosión.

3. El sello metálico totalmente endurecido garantiza resistencia al desgaste y cumple con los requisitos de sellado necesarios.

4. El soporte triangular ahorra material y garantiza las propiedades mecánicas necesarias.

5. La superficie de sellado del cuerpo de la válvula no tiene ranuras, lo que evita la acumulación y asegura una apertura flexible.

6. La construcción corta ahorra material y espacio de instalación mientras soporta eficazmente la resistencia de la tubería.

7. La caja de empaque de sello superior dise?ada científicamente garantiza un sello superior seguro, eficaz y duradero.

8. El bloque guía en el cuerpo de la válvula asegura el correcto movimiento de la compuerta, y cuatro bloques de compresión aseguran un sellado eficaz.

9. El dise?o de la nervadura de refuerzo del cuerpo de la válvula mejora la resistencia de la válvula.

10. El vástago de acero inoxidable es duradero, y los pernos pasantes aseguran una apertura y cierre rápidos.

11. Mecanismo de accionamiento opcional disponible. 12. Para diámetros DN150 y superiores, se utiliza una estructura totalmente cerrada para una apertura más efectiva y prevención de fugas.

13. La superficie de sellado de fluoroelastómero proporciona un sello fuerte y aumenta la temperatura de funcionamiento.

14. La superficie de sellado de goma se vulcaniza directamente en el cuerpo de la válvula y no se caerá.

El elemento de apertura y cierre de una válvula de compuerta de tipo cuchillo es el disco de compuerta, que se mueve perpendicularmente a la dirección del flujo. Las válvulas de compuerta de tipo cuchillo solo pueden estar completamente abiertas y completamente cerradas y no se pueden ajustar ni regular. Cuando está cerrada, la superficie de sellado se basa únicamente en la presión del medio para mantener un sellado hermético. La mayoría de las válvulas de compuerta de tipo cuchillo utilizan un sellado forzado, lo que significa que cuando la válvula está cerrada, se utiliza fuerza externa para presionar el disco de compuerta contra el asiento de la válvula para asegurar un sellado hermético.
