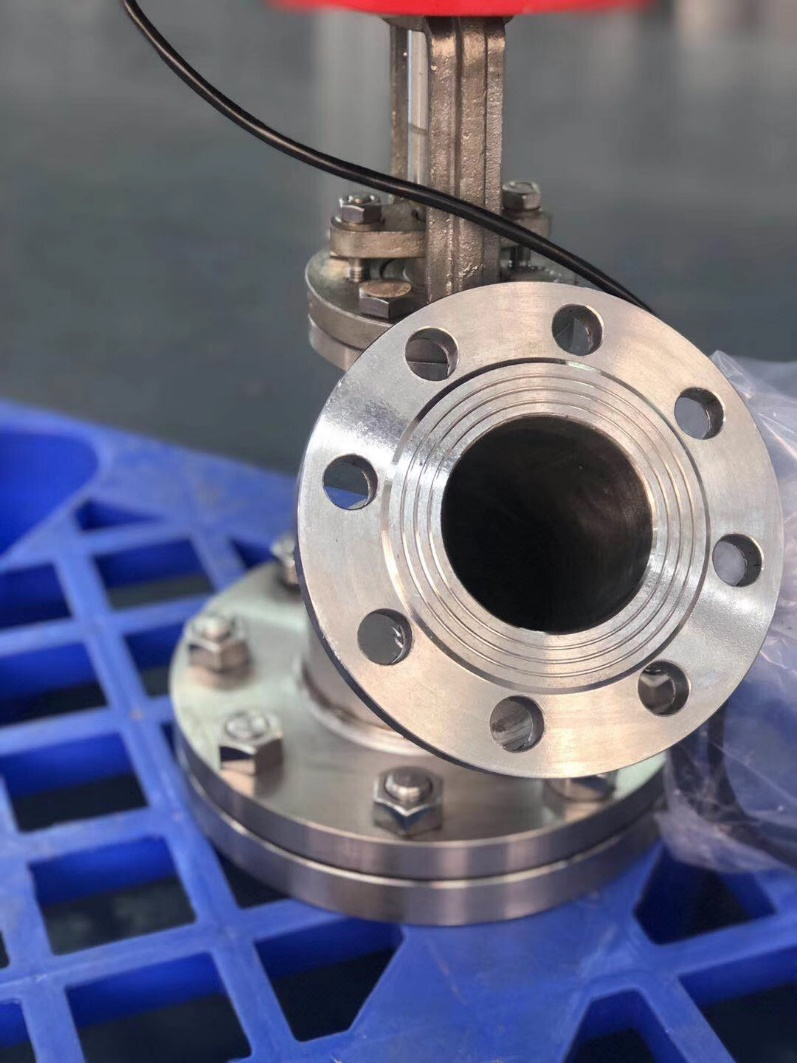

Válvula de descarga inferior compatible con calderas de reactor y contenedores, con cierre sin zonas muertas y conexión de brida

Válvula de descarga

Serie VTF-88-3

Descripción

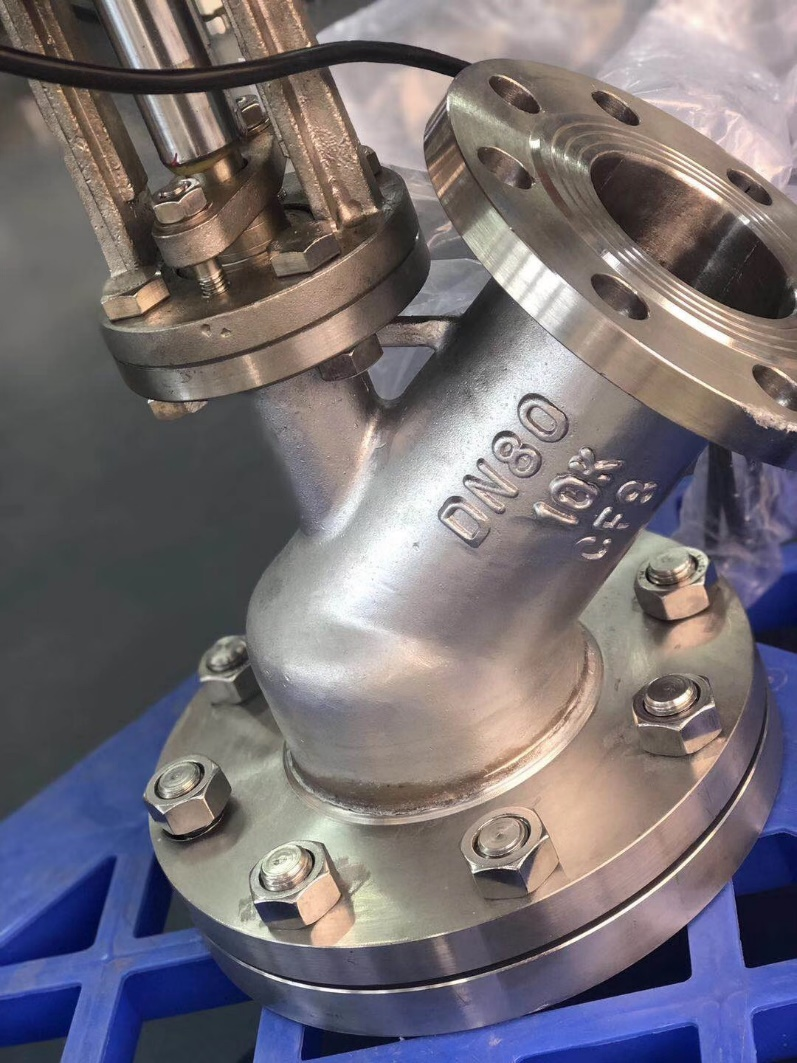

Acero al carbono, acero inoxidable, 316L. Presión de funcionamiento: PN10/PN16 Clase 150, temperatura de funcionamiento: 20°C - 425°C. Tama?os de válvulas DN25 - DN300. Conexión: Brida. Accionamiento: Manual, neumático. Medios aplicables: Aceites, ácidos, medios corrosivos, etc. Normas de fabricación: Normas nacionales.

Las válvulas de descarga de tipo superior se utilizan principalmente para la descarga por el fondo, el vaciado, el muestreo y el cierre de zonas muertas en reactores, tanques de almacenamiento y otros contenedores. La brida inferior de la válvula se solda al fondo del tanque u otro contenedor, eliminando la tendencia de los medios de proceso a acumularse en la salida del contenedor. La válvula de descarga está dise?ada según las necesidades reales, con un fondo plano y un cuerpo en forma de V. Están disponibles discos elevadores y descendentes. El cuerpo de la válvula contiene un sello resistente a la erosión y la corrosión. Durante la apertura de la válvula, el cuerpo de la válvula está protegido de la erosión y la corrosión de los medios. El anillo de sello se trata especialmente para alcanzar una dureza superficial de HRC5 - 62, lo que proporciona una alta resistencia al desgaste y la corrosión. El sello del disco se solda con carburo según sea necesario, y el elemento de sello utiliza un sello de alambre para garantizar la fiabilidad del sello y prevenir rayaduras. También se adopta un dise?o de disco de corto recorrido.

Selección de materiales:

WCB/A105/16Mn es principalmente adecuado para medios no corrosivos como aceite, gas, agua y polvos.

CF8/CF3/304/304L es principalmente adecuado para ácido nítrico y ácido tereftálico puro.

CF8M/CF3M/316/316L es principalmente adecuado para ácido acético y ácido tereftálico puro.

Las aleaciones a base de níquel y las aleaciones de titanio son principalmente adecuadas para ácido tereftálico puro y medios altamente corrosivos.

La selección específica del material debe determinarse en función de los medios reales utilizados. Clasificaciones de presión y temperatura

ASME B16.34 especifica las clasificaciones de presión y temperatura de varios materiales ASTM. Esta norma detalla la presión máxima admisible sin sobrepresión (presión manométrica) para varias clasificaciones de presión y materiales de carcasa a varias temperaturas de funcionamiento. Sirve como un punto de referencia clave para el dise?o y la selección de válvulas. Por lo tanto, al seleccionar una válvula de descarga, el material (carcasa) y la clasificación de presión (presión nominal) deben determinarse en función de la presión y la temperatura de funcionamiento de acuerdo con las clasificaciones de presión y temperatura en ASME B16.34. Una temperatura y presión de funcionamiento excesivas pueden da?ar la válvula. Al seleccionar una válvula, considere cuidadosamente todas las condiciones de funcionamiento para evitar sobrecargar la válvula.

Actuadores

Las válvulas de la serie VTF-88-3 dise?adas para entornos de funcionamiento hostiles pueden utilizar los siguientes actuadores:

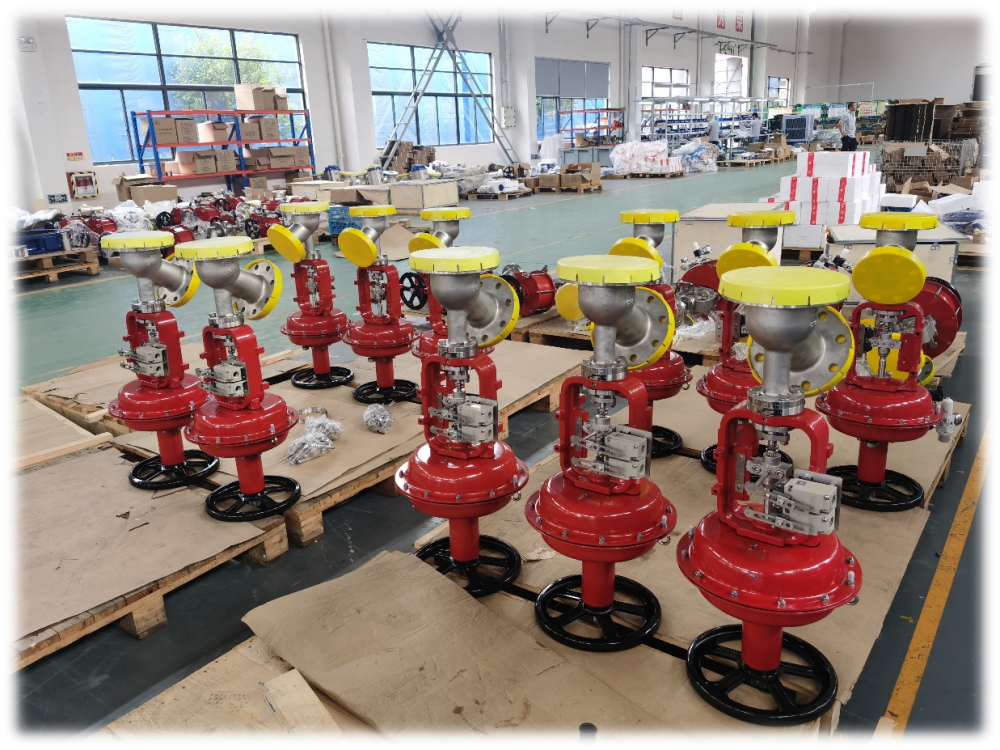

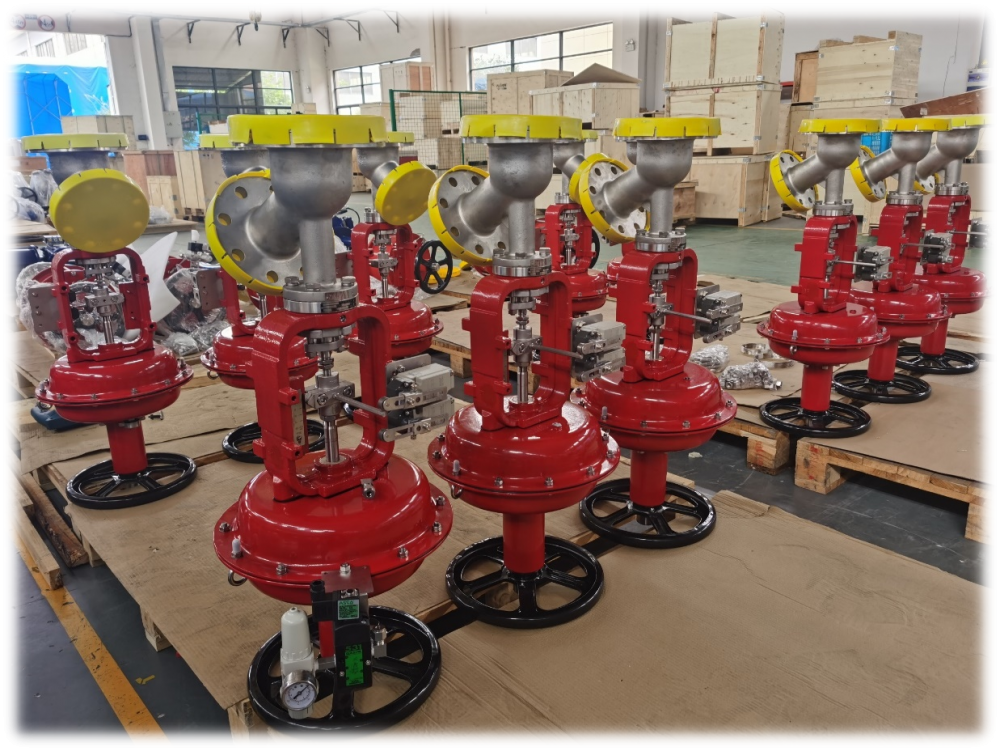

Actuadores de diafragma de acero inoxidable de acción simple de la serie VTP

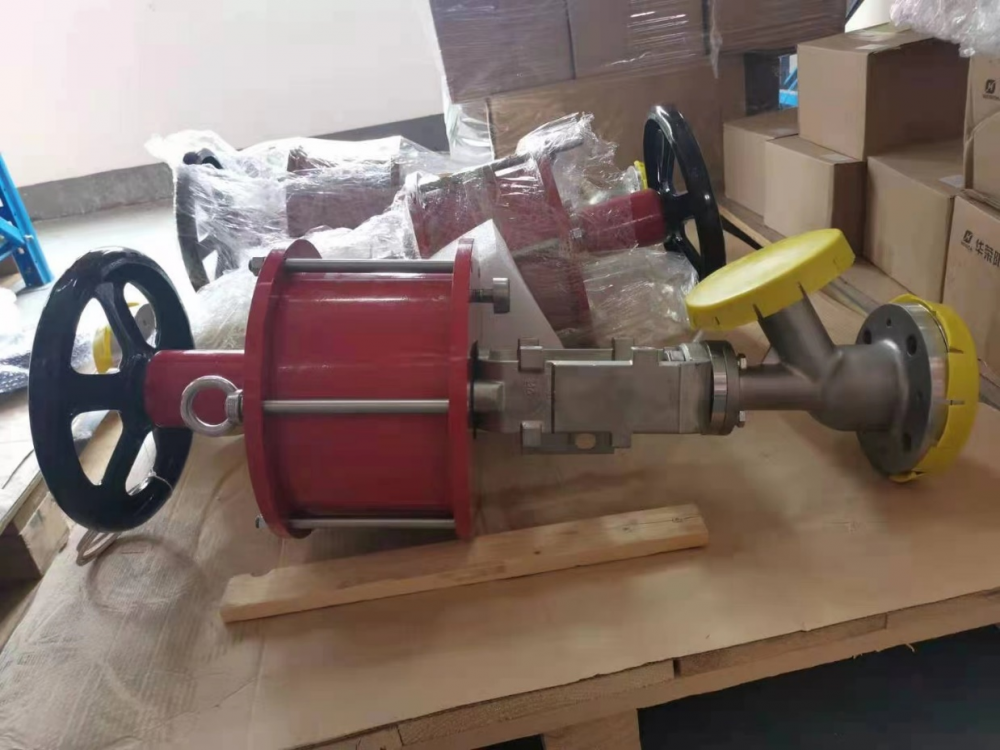

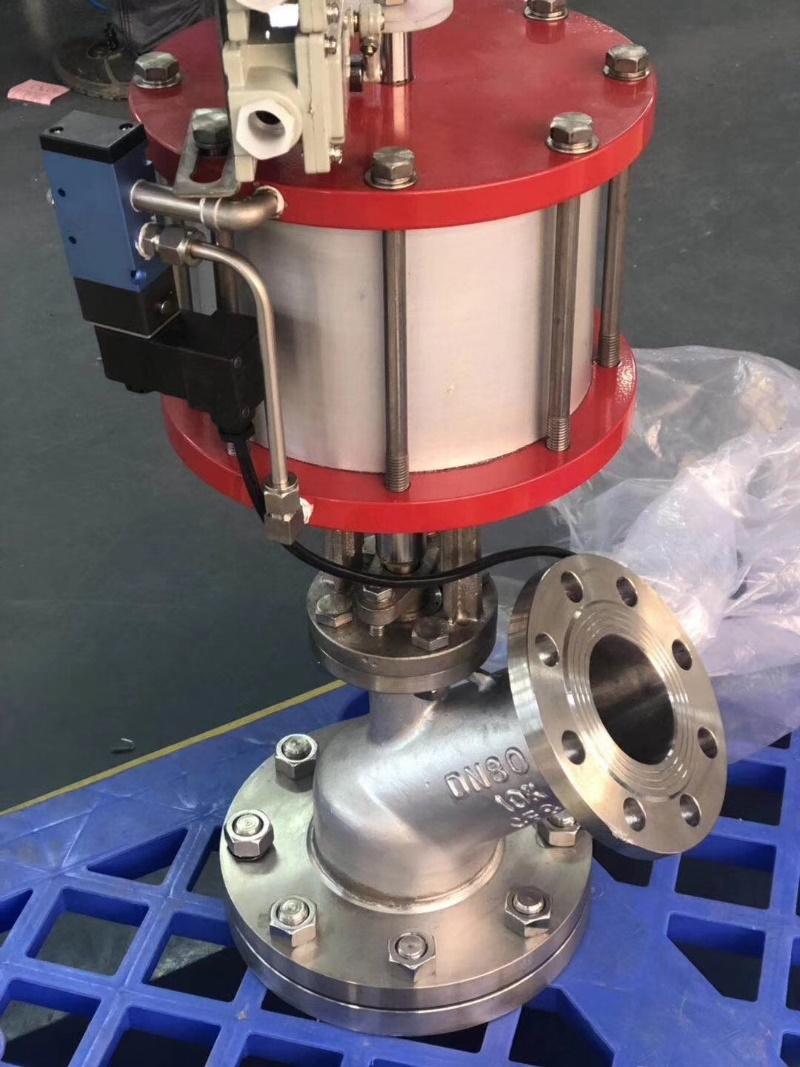

Actuadores de cilindro de doble acción de la serie VTZ, adecuados para cargas pesadas y aplicaciones de fuente atmosférica.

Actuadores eléctricos de la serie VTM, adecuados para cargas pesadas y aplicaciones de alto empuje.
