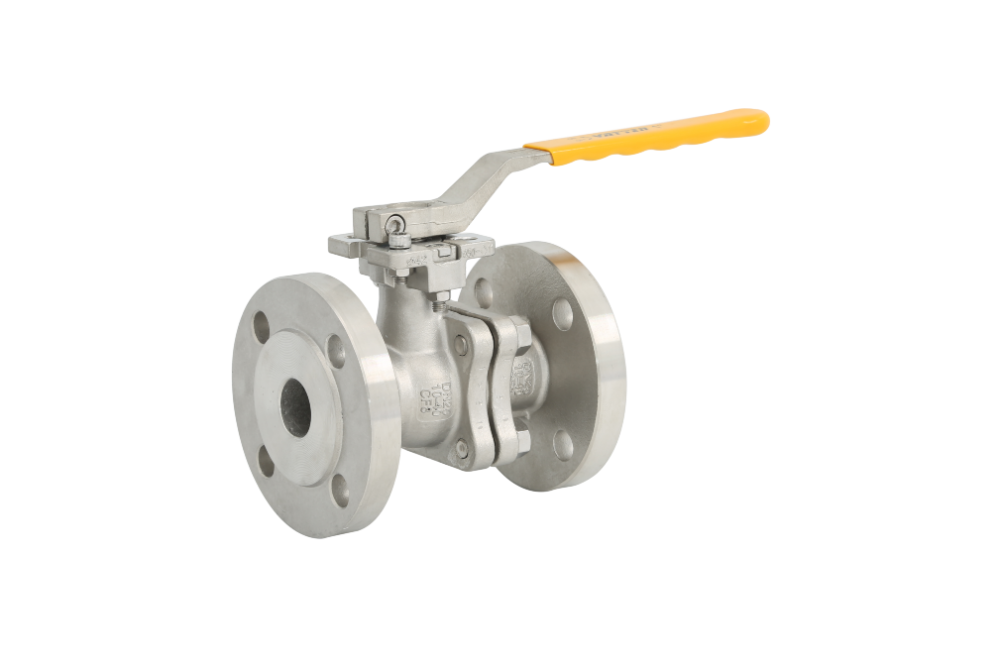

Válvula de bola con brida fundida por colada de sol de sílice de alta precisión DN15-300, 1.0-10.0MPa, certificada según API607 de resistencia al fuego para uso industrial

La fundición del cuerpo de válvula de las válvulas de bola de brida se realiza utilizando sol de sílice, con un dise?o de plataforma alta que elimina la necesidad de soportes, evitando errores de par y garantizando un cierre y apertura fiables. La bola tiene una alta precisión de mecanizado y es sólida, minimizando la retención de material durante el flujo y evitando la contaminación.

Nivel de parámetros

1. Presión nominal o clase de presión: 1.0MPa - 10.0MPa;

2. Diámetro nominal o tama?o de orificio: DN15 a 300;

3. Rango de temperatura aplicable: -20°C a 400°C;

4. Métodos de accionamiento: manual, transmisión por engranaje de tornillo sin fin, neumático, eléctrico;

5. Materiales del cuerpo de válvula: WCB, CF8 (304), CF3 (304L), CF8M (316), CF3M (316L), Ti. Otros materiales como acero dúplex y cerámica se pueden seleccionar para diferentes aplicaciones, incluyendo agua, vapor, productos petrolíferos, ácido nítrico, ácido acético y medios oxidantes;

6. Accesorios opcionales: válvula solenoides, interruptor de límite, posicionador, válvula reductora de filtro, embrague;

Características

1. La resistencia al fluido es peque?a, y su coeficiente de resistencia es igual al de un tramo de tubería de la misma longitud;

2. Estructura simple, tama?o compacto y ligero;

3. Tiene cierre hermético y fiable. Los materiales de la superficie de sellado de las válvulas de bola se fabrican ampliamente en plástico, ofreciendo una excelente capacidad de sellado.

También se ha utilizado ampliamente en sistemas de vacío;

4. Fácil de operar con apertura y cierre rápidos, requiriendo solo una rotación de 90° desde completamente abierta a completamente cerrada, lo que facilita el control a larga distancia;

5. Fácil de mantener: La válvula de bola neumática tiene una estructura simple, y el anillo de sellado generalmente es móvil, lo que hace que el desmontaje y reemplazo sean relativamente convenientes;

6. Cuando está completamente abierta o cerrada, las superficies de sellado de la bola y el asiento están aisladas del medio, evitando la erosión de las superficies de sellado de la válvula durante el flujo del medio;

7. Gran aplicabilidad, con diámetros que van desde unos pocos milímetros hasta varios metros, adecuada para su uso desde alto vacío hasta alta presión;

Ventaja competitiva

1. La fundición ha pasado la certificación alemana TUV, con fundición precisa de sol de sílice y una superficie fina y estéticamente agradable

2. Protección contra fuego y estática, conforme a las normas API 607/6FA

3. Equipada estándarmente con el sello Daikin M111, con par de fábrica equilibrado

4. Dise?o único de resorte del asiento de la válvula para un cambio más suave

5. Dise?o de tapa sumergida con compresión ajustable para la sección de empaque

6. Dise?o de empaque en forma de V garantiza la capacidad de sellado

7. Norma internacional ISO 5211 de Plataforma Alta

8. Fabricante con capacidad de producción en gran escala y lotes

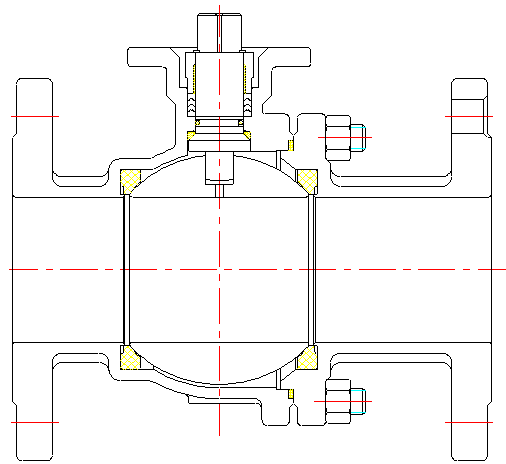

Ocho características y estándares de ejecución de dise?o de las válvulas de bola de brida

01 Dise?o de tercera selladura del anillo "O" de la vástago de la válvula

Cuando la vástago de la válvula gira, el anillo "O" puede reducir la fricción directa entre la vástago de la válvula y el cuerpo de la válvula, y también puede jugar un papel auxiliar en la resealación de la vástago de la válvula durante el uso a baja presión. Si el medio de la tubería es gas,

El efecto de sellado del "0" es mejor que el del PTFE.

02 Dise?o antiexplosión de la vástago de la válvula

El dise?o estructural de esta vástago de la válvula y el cuerpo puede prevenir el desalineamiento de la válvula y el da?o de la cavidad de la válvula

La presión es demasiado alta y sale del cuerpo de la válvula.

03 Dise?o de líneas de sellado

Dise?ar una estructura de sellado de posicionamiento circular concéntrico entre el cuerpo de la válvula y la tapa de la válvula para prevenir la fuga y el movimiento de material excedente cuando la tira de sellado está comprimida.

04 Dise?o de Plataforma Alta conforme a la norma ISO5211

La plataforma de instalación del accionador dise?ada de acuerdo con la norma ISO5211 puede instalar directamente varios tipos de arranques, y hay dos opciones PDC para que los clientes elijan.

05 Dise?o de glande sumergida

Este dise?o de tapa se puede apretar directamente con las tuercas de bloqueo A y B,

Para prevenir la fuga en la posición de sellado entre la vástago de la válvula y el cuerpo de la válvula,

No es necesario desmontar el dispositivo de arranque, lo que es conveniente para el uso en el sitio.

Dise?o del 06 Dispositivo de Proyectil en Forma de Mariposa de Dos Capas

Dos piezas de resorte en forma de mariposa que han sido precomprimidas aparecen en la vástago de la válvula

Una fuga mínima jugará un papel compensatorio al liberar su pre-fuga

Se deforma fuertemente y comprime de nuevo el empaque.

07 Dise?o antielectrostático

Al empujar el resorte detrás de la bola de acero antielectrostática,

Hacer que esté en contacto cercano con la ranura de la bola,

Conduciendo la electricidad estática a través de la fricción entre la bola y el asiento de la válvula en la vástago de la válvula.

08 Dise?o de protección contra incendios

Cuando ocurre un incendio en el sitio, el asiento de la válvula se ve afectado por la alta temperatura

Procesado a partir del cuerpo de la válvula después de la quema o vaporización

El asiento de válvula metálico auxiliar juega un papel de sellado.
