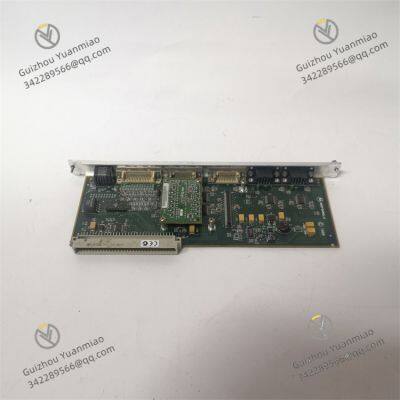

MOTOROLA MVME761-001 Módulo de transición

I. Resumen

Como módulo de procesador incrustado, MOTOROLA MVME761-001, con su excelente rendimiento y fuerte adaptabilidad, ocupa una posición importante en campos con requisitos extremadamente altos para la fiabilidad del equipo, como la automatización industrial, la industria aeroespacial y el equipo militar, brindando un sólido soporte de hardware para diversas tareas de control industrial.

II. Parámetros técnicos

(I) Procesador central y memoria

• Procesador: Equipado con un procesador de la serie Motorola PowerPC con una frecuencia principal de hasta 300MHz. Esta arquitectura de procesador es famosa por su conjunto de instrucciones eficiente y su excelente capacidad de procesamiento en tiempo real. Puede responder rápidamente a diversas instrucciones en el control industrial, procesar eficientemente algoritmos de control complejos y datos en tiempo real, y satisfacer los estrictos requisitos de rendimiento en tiempo real y rendimiento de cálculo en escenarios industriales.

• Configuración de memoria: Equipado con 64MB de memoria SDRAM. La SDRAM tiene las características de lectura y escritura de datos de alta velocidad, lo que puede proporcionar un espacio de caché y intercambio de datos rápido para el procesador, reducir la latencia de acceso a datos y garantizar el funcionamiento fluido del sistema al procesar una gran cantidad de datos en tiempo real. Al mismo tiempo, el módulo también incluye 8MB de memoria Flash para almacenar sistemas operativos, programas de arranque y datos de configuración clave. La característica no volátil de la memoria Flash garantiza que los datos no se perderán después de un corte de energía, asegurando que el sistema pueda volver rápidamente a funcionar normalmente en la próxima iniciación.

•


(II) Parámetros de interfaz

• Interfaz de comunicación: Integra 2 interfaces Ethernet de 10/100Mbps, adoptando el tipo de interfaz RJ45, y soporta protocolos de red principales como TCP/IP. Puede realizar una comunicación de datos de alta velocidad con computadoras superiores y otros módulos de control en la red Ethernet industrial, satisfaciendo las necesidades de monitorización remota, compartición de datos y control colaborativo en el control industrial. Además, también está equipado con 4 interfaces serie RS-232, que soportan comunicación asíncrona, y es adecuado para conectar periféricos de baja velocidad, como impresoras serie, módems y sensores, brindando una solución flexible para las diversas necesidades de comunicación de los sitios industriales.

• Interfaz de E/S: Incluye 16 canales de entrada digital y 16 canales de interfaz de salida digital. El rango de voltaje de entrada es de 5-24V DC, y la corriente de salida puede alcanzar 200mA, lo que puede conectarse directamente a dispositivos, como válvulas solenoides, relés y luces indicadoras en sitios industriales, para realizar el control de conmutación y la monitorización del estado de dispositivos externos. Al mismo tiempo, el módulo también proporciona 2 canales de interfaces de entrada analógica (resolución de 12 bits) y 2 canales de interfaces de salida analógica (resolución de 12 bits), que pueden recopilar se?ales analógicas, como temperatura y presión, y enviar se?ales de voltaje o corriente de control para accionar actuadores, satisfaciendo las necesidades de procesamiento de se?ales analógicas en el control industrial.

• Interfaz de expansión: Equipado con interfaz de bus PCI e interfaz VMEbus. Entre ellos, VMEbus, como un estándar de bus industrial de alto rendimiento, soporta la conexión en paralelo de múltiples módulos y la transmisión de datos de alta velocidad, lo que facilita a los usuarios expandir diversos módulos funcionales, como tarjetas de adquisición de datos y tarjetas de comunicación, según las necesidades reales, mejorando en gran medida la capacidad de expansión y la flexibilidad del sistema.

•


(III) Parámetros ambientales y de alimentación

• Entorno de trabajo: El rango de temperatura de funcionamiento es de 0℃-60℃, lo que puede adaptarse a los cambios de temperatura en entornos comunes, como talleres industriales y salas de control. La humedad relativa es del 5%-95% (sin condensación), y puede funcionar de manera estable en entornos húmedos, como talleres de procesamiento de alimentos y plantas de tratamiento de aguas residuales. En términos de rendimiento antivibración, el módulo puede soportar impactos de vibración con un rango de frecuencia de 10-2000Hz y una aceleración de 5g, garantizando que no falle en el entorno de vibración generado por el funcionamiento de equipos industriales.

• Parámetros de alimentación: Adopta una alimentación de corriente continua de doble canal de +5V y +12V. Los rangos de entrada de alimentación son de +4.75V-+5.25V y +11.4V-+12.6V respectivamente. Tiene cierta tolerancia a las fluctuaciones de voltaje y puede ser compatible con sistemas de alimentación industrial de diferentes especificaciones. El consumo de potencia nominal es de aproximadamente 15W. El dise?o de bajo consumo no solo reduce el consumo de energía, sino que también reduce la generación de calor del módulo, lo que ayuda a prolongar su vida útil.

III. Características funcionales

(I) Poderosa capacidad de procesamiento en tiempo real

La combinación del procesador PowerPC y la memoria de alta velocidad en el módulo MVME761-001 le otorga una excelente capacidad de procesamiento en tiempo real. En el control industrial, puede recopilar se?ales de múltiples sensores en tiempo real, como temperatura, presión y flujo, y analizar y calcular rápidamente a través de algoritmos de control incorporados, generar instrucciones de control a tiempo y enviarlas a los actuadores para garantizar el control preciso de los procesos industriales. Por ejemplo, en el control de calderas de reacción en la producción química, el módulo puede monitorear en tiempo real los cambios de temperatura y presión en la caldera de reacción, ajustar la potencia de calentamiento y la velocidad de alimentación según la lógica de control preestablecida, mantener el proceso de reacción en el mejor estado y mejorar la calidad del producto y la eficiencia de producción.

(II) Ricas interfaces y flexibilidad de expansión

El módulo integra múltiples interfaces, como Ethernet, interfaz serie, E/S digital y E/S analógica, que pueden conectarse directamente con diversos dispositivos en sitios industriales sin necesidad de equipos de conversión de interfaz adicionales, simplificando la arquitectura de hardware del sistema. Al mismo tiempo, las interfaces de expansión VMEbus y PCI proporcionan un amplio espacio para la expansión de las funciones del sistema. Cuando cambian los requisitos de control industrial, los usuarios pueden agregar nuevos módulos funcionales a través de las interfaces de expansión, como aumentar los canales de adquisición de datos para monitorear más parámetros o agregar módulos de comunicación para soportar nuevos protocolos de comunicación, para adaptarse rápidamente a diferentes escenarios de aplicación y mejorar en gran medida la flexibilidad y la capacidad de expansión del sistema.

(III) Alta fiabilidad y estabilidad

La adopción de componentes de grado industrial y procesos de producción estrictos permite que el módulo MVME761-001 tenga una excelente fiabilidad y estabilidad. En el dise?o del circuito, se toman medidas, como optimizar el cableado y agregar condensadores de filtrado, para mejorar efectivamente la capacidad de resistencia a la interferencia electromagnética del módulo, garantizando un funcionamiento estable en el complejo entorno electromagnético de los sitios industriales. Además, el módulo también tiene una función completa de autoinspección de fallas, que puede monitorear su propio estado de funcionamiento en tiempo real, como el voltaje de alimentación y la temperatura. Cuando se detecta una situación anómala, enviará una se?al de alarma a tiempo, lo que facilita a los técnicos de mantenimiento solucionar rápidamente las fallas, reducir el tiempo de inactividad del sistema y garantizar la continuidad de la producción industrial.
