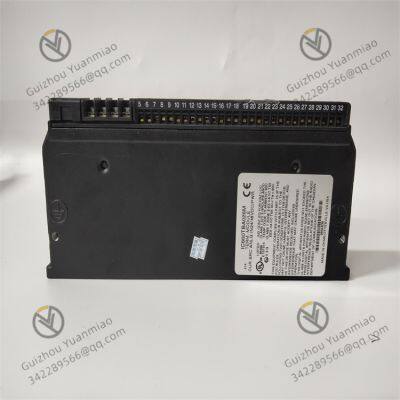

GE IC660TBA026M Módulo de bloque de terminales de la serie I/O

GE IC660TBA026M Serie de terminales de entrada/salida (I/O) módulo de bloque de terminales

Principio de funcionamiento

Recepción y conversión de se?ales digitales: El módulo está conectado al controlador (como un PLC) a través de circuitos internos para recibir se?ales de control digitales enviadas por el controlador. Estas se?ales digitales generalmente representan los valores de salida esperados, como los códigos digitales correspondientes a la apertura de la válvula que se necesita controlar, la velocidad del motor, etc. El circuito de conversión digital a analógico (DAC) dentro del módulo convierte estas se?ales digitales en se?ales de voltaje analógico, que son proporcionales a la cantidad digital de entrada.

Generación de salida de corriente: La se?al de voltaje analógico convertida pasa a través del circuito de conversión de corriente para transformarla en una se?al de corriente analógica estándar de 4 - 20mA. Esto se debe a que en el control industrial, la se?al de corriente de 4 - 20mA tiene las ventajas de una fuerte capacidad de anti - interferencia y una larga distancia de transmisión. Habrá un circuito de fuente de corriente constante preciso dentro del módulo para garantizar que la se?al de corriente de salida sea estable y no se vea afectada por factores como cambios de carga.

Salida de se?al y control: La se?al de corriente de 4 - 20mA generada se conecta a dispositivos de campo externos como válvulas de control e inversores a través de los terminales de salida del módulo. Los dispositivos externos realizan operaciones correspondientes en función de la magnitud de la se?al de corriente recibida. Por ejemplo, la válvula reguladora ajustará el grado de apertura de la válvula según la se?al de corriente, controlando así la tasa de flujo del fluido. El inversor ajustará la velocidad del motor según la se?al de corriente.

Retroalimentación de salida y diagnóstico de fallas: El módulo está equipado con una función de comprobación de retroalimentación de salida, que puede monitorear la se?al de corriente de salida en tiempo real. Cuando se producen situaciones anómalas como una retroalimentación de salida inferior a 1.5mA, el módulo puede detectar y determinar que es una falla, y enviar una se?al de alarma al controlador o al operador a través de la luz indicadora o la interfaz de comunicación para recordarles que la manejen.

Otras funciones auxiliares: El módulo también tiene la función de mantener el último estado de salida. Cuando se interrumpe la comunicación con la CPU, puede mantener la salida en el último estado válido según la configuración, evitando la pérdida de control del dispositivo debido a una falla de comunicación. Además, admite la función de escalado de circuito. Los usuarios pueden configurar el rango de se?al de salida y otros parámetros según sus necesidades reales para adaptarse a diferentes escenarios de aplicación.

Campos de aplicación principales:

Líneas de producción automatizadas industriales: En líneas de producción automatizadas como la fabricación de automóviles y la producción de equipos electrónicos, se pueden utilizar para controlar la precisión de movimiento de los brazos robóticos. El motor servo se controla mediante la salida de una se?al de corriente de 4 - 20mA para ajustar precisamente la posición y el ángulo de las articulaciones del robot, logrando operaciones de ensamblaje de piezas de alta precisión, etc. También se puede utilizar para controlar la velocidad de la cinta transportadora en la línea de producción, ajustándola en tiempo real según el ritmo de producción para garantizar la precisión y estabilidad de la transmisión de materiales.

Industria de control de procesos: En el control de temperatura de recipientes de reacción en industrias como la química y la farmacéutica, este módulo puede convertir las se?ales digitales del sistema de control en se?ales de corriente analógicas para controlar la potencia de los equipos de calentamiento o enfriamiento y regular precisamente la temperatura dentro del recipiente de reacción. En las plantas de tratamiento de aguas residuales, se puede utilizar para controlar la tasa de flujo de las bombas. Basándose en parámetros como el nivel de líquido de las aguas residuales y el volumen de tratamiento, se utiliza la se?al de corriente de salida del módulo para controlar el inversor de la bomba, ajustando así la velocidad de rotación de la bomba para lograr el transporte y tratamiento razonables de las aguas residuales.

Sistema eléctrico: En las subestaciones, se puede utilizar para monitorear y controlar los parámetros de funcionamiento de los equipos eléctricos. Por ejemplo, las se?ales de los sensores como la temperatura del aceite del transformador y la temperatura del devanado se convierten en se?ales de corriente de 4 - 20mA y se transmiten al sistema de control para lograr la monitorización en tiempo real del estado de funcionamiento del transformador. También se puede utilizar en dispositivos de compensación de potencia reactiva. De acuerdo con la demanda de potencia reactiva de la red eléctrica, se emiten se?ales de corriente para controlar la conexión y desconexión de bancos de condensadores o reactores, manteniendo la estabilidad del factor de potencia de la red eléctrica.

Sistema HVAC: En el sistema HVAC de edificios comerciales grandes o plantas industriales, se puede controlar la velocidad de los ventiladores de la unidad de aire acondicionado, el grado de apertura de la válvula de agua refrigerada, etc. Basándose en las se?ales de retroalimentación de los sensores de temperatura y humedad internos, este módulo emite se?ales de corriente para regular los equipos relacionados, logrando un control cómodo del entorno interior y una operación de ahorro de energía.
