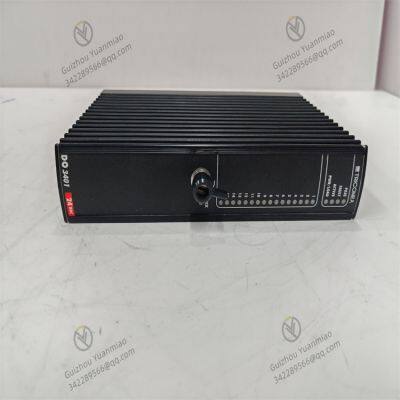

Triconex/Schneider DO3401 Digitalausgangsmodul

Das TRICONEX DO3401 Modul ist ein Relaisausgangsmodul mit hoher Zuverl?ssigkeit und hoher Belastbarkeit, das auf einer TMR (Triple Modular Redundancy) - Architektur und einem Fail - Safe - Design basiert. Es wandelt die Sicherheitsentscheidungen des Tricon - Controllers in physikalische Aktionen um und steuert direkt kritische Sicherheitsausrüstungen. Seine robusten Diagnosef?higkeiten gew?hrleisten die Integrit?t des Ausgangskreises, was es zu einem unverzichtbaren Schlüsselausführungselement in Sicherheitsinstrumentierungssystemen (SIS) macht.

• Modultyp: Digitales Ausgangsmodul

• Systemplattform: Geh?rt zum Triconex Tricon V9/V10 - System oder zur Tricon CX - Plattform.

• Sicherheitsstufe: Entworfen, um die Sicherheitsintegrit?tsstufe SIL 3 (IEC 61508/61511) zu erreichen und dient als Kernkomponente von Sicherheitsabschaltungsringen.

• Hauptrolle: Steuert das Ein - und Ausschalten der Stromversorgung der lokalen Ausrüstung gem?? den Anweisungen des Controllers, beispielsweise:

• Ausl?sen der Aktion von Magnetventilen in Notabschaltventilen (ESD)

• Abschalten kritischer Pumpen oder Kompressoren

• Aktivieren von Feuer - und Gas - Schutzsystemen

• Einschalten von Alarmh?rnern oder Indikatorlampen

• Triple Modular Redundancy (TMR): ?hnlich wie das DI3361 enth?lt das DO3401 intern drei unabh?ngige Ausgangskreise. Drei Hauptprozessoren steuern diese drei Ausgangskan?le jeweils, und die Ausgabe wird über einen Festk?rper - Stimmkreis verwaltet. Die lokale Ausrüstung wird nur aktiviert, wenn mindestens zwei Prozessoren sich über die Ausgabe einig sind. Dies stellt sicher, dass ein einzelner Fehler keine Fehlausl?sung oder Ausfall der Ausl?sung verursacht.
• Fail - Safe - Design:

• Abfallen bei Spannungsausfall: Dies ist ein Standarddesign für SIS - Ausg?nge. W?hrend des normalen Betriebs gibt das DO - Modul eine Spannung aus, um die lokale Ausrüstung "zu bestromen" oder "zu halten" (z. B. ein Magnetventil bestromen, um die Ventil?ffnung aufrechtzuerhalten). Wenn eine Sicherheitsaktion erforderlich ist, befiehlt der Controller dem DO - Modul, die Ausgabe abzuschneiden; die Ausrüstung verliert die Stromversorgung, wodurch das Ventil unter Federkraft schlie?t und der Prozess in einen sicheren Zustand eintritt. Das DO3401 hat standardm??ig einen trockenen Kontaktausgang (Normally Open, NO), wobei die Kontakte bei Spannungsausfall ?ffnen.

• Ausgangstyp: Trockener Kontaktrelaisausgang. Der Stimmkreis im Inneren des Moduls steuert Hochleistungs - und hochzuverl?ssige magnetische Kipprelais. Diese Relais bieten eine echte physikalische Isolierung und arbeiten mit extrem niedrigem Stromverbrauch.

• Hinweis: Das Modul selbst gibt "trockene Kontakte" aus, was bedeutet, dass es keine integrierte Stromversorgung hat. Diese Kontakte erfordern eine externe Laststromversorgung, um schlie?lich die lokale Ausrüstung (z. B. Magnetventile) anzutreiben.

• Lokale Verkabelung und Schutz: Verbindung mit den lokalen Kabeln über eine spezielle Feldanschlussbaugruppe (FTA), wie die 4353B. Die FTA ist mit Sicherungen, Varistoren (zur überspannungsschutz), Diagnose - LEDs und Anschlüssen für die Verbindung von externen Laststromversorgungen und lokaler Ausrüstung ausgestattet, wodurch das Hauptmodul geschützt wird.
• Robuste Diagnosef?higkeiten: Das Modul führt kontinuierlich Selbstdiagnosen durch, einschlie?lich:

• Diagnose des Ausgangskreis - Stimmkreises

• überwachung des Relaiskontaktzustands (in der Lage, Fehler wie Kontaktverschwei?ungen zu erkennen)

• überwachung der Spannung der lokalen Laststromversorgung (über die FTA)

• überwachung des Ausgangskreisstroms (Erkennung von Kurzschlüssen oder Unterbrechungen)
  Jeder Fehler wird sofort an den Hauptcontroller gemeldet und kann eine Systemalarm ausl?sen.

• Hot - Swappable: Unterstützt die Installation oder Entfernung des Moduls ohne Abschalten des Systems.

1. Logische Entscheidungsfindung: Der Tricon - Hauptcontroller trifft Ausgangsentscheidungen basierend auf der Eingangslogik und den Benutzerprogrammen.

2. Interne Abstimmung: Die drei Prozessoren stimmen über den Ausgangsbefehl ab.

3. Relaisansteuerung: Nach Bestehen der Abstimmung bestromt das Modul das interne magnetische Kipprelais, wodurch seine Kontakte schlie?en.

4. Schlusskreisbildung: Wenn die DO - Kontakte schlie?en, schlie?en sie den Stromkreis der externen Laststromversorgung (z. B. 24 V DC).

5. Ausrüstungsansteuerung: Der Strom flie?t von der Laststromversorgung, passiert die Sicherung auf der FTA, flie?t durch die geschlossenen Kontakte des DO - Moduls und erreicht schlie?lich die lokale Ausrüstung (z. B. ein Magnetventil), um deren Aktion auszul?sen.

6. Diagnose: Die FTA und das DO - Modul überwachen kontinuierlich die Spannung der Laststromversorgung, den Kreisstrom und den Kontaktzustand, um einen normalen Betrieb sicherzustellen.

• ?l und Gas (Offshore - Plattformen, Raffinerien, Flüssiggas - Terminals, Notabschaltung von Pipelines)

• Chemie und Petrochemie (Notabschaltung von Reaktoren, Freisetzung von Hochdruckgas)

• Kraftwerke (Turbinen - überdrehzahlschutz, Kessel - Schutz)

• ?l - und Gasbrenner - Managementsysteme (BMS)
