GE 489-P5-HI-A20-E-H Stromschutzrelaismodul

GE  489-P5-HI-A20-E-H  Leistungsschutzrelais-Modul

I. Grundlegende Modulinformationen

• 489: Serienkennzeichnung, die die Motor-Schutz- und -Steuerungsproduktreihe von GE Multilin darstellt.

• P5: M?glicherweise gibt es den Spannungstyp oder die Leistungsangabe an (im Vergleich zum Niederspannungs-?LO“ des P1-Modells k?nnte P5 ?HI“ für die Hochspannungsanpassung sein).

• HI: Kennzeichnet eindeutig den Spannungstyp als Hochspannung. Es wird angenommen, dass die Steuerungsspannung einen weiten Bereich von AC/DC-Eing?ngen unterstützt (z. B. 100 - 240VAC oder DC), geeignet für herk?mmliche industrielle Stromversorgungssysteme.

• A20: Entspricht dem 489-P1-Modell und repr?sentiert einen 2-Kanal-4 - 20mA-Analogausgang, der zur übertragung von elektrischen Parametern (z. B. Strom, Spannung, Temperatur usw.) an PLC/DCS-Systeme verwendet wird.

• E-H: K?nnte Kommunikationsschnittstellen oder erweiterte Funktionen anzeigen (z. B. steht E für eine Ethernet-Schnittstelle, H für eine h?here Kommunikationsgeschwindigkeit oder spezifische Protokolle).

•


II. Analyse der Kernfunktionen und -merkmale1. Spannungsversorgung und Ein-/Ausgangskonfiguration

• Leistungseigenschaften:
  Als ?HI“-Typ k?nnte die Steuerungsspannung 100 - 240VAC (50/60Hz) oder 90 - 250VDC unterstützen und sich an die herk?mmlichen Spannungen von industriellen Stromnetzen anpassen. Es sind keine zus?tzlichen Niederspannungswandler erforderlich, und es ist für die g?ngigen Stromversorgungssysteme geeignet.

• Stromeingang:
  K?nnte einen 5A-Phasen-CT-Sekund?rstrom unterstützen (im Vergleich zu 1A bei P1) und sich an die Stromüberwachung von Motoren oder Leistungseinrichtungen mit gr??erer Kapazit?t anpassen, um die Anforderungen von Mittel- und Hochspannungssystemen zu erfüllen.

• Analog- und Digitaleing?nge/Ausg?nge:

• 2-Kanal-4 - 20mA-Analogausgang (A20) zur Echtzeitübertragung von elektrischen Parametern;

• Programmierbare Digitaleing?nge/Ausg?nge: M?glicherweise sind 6 - 8 Digitaleing?nge (kompatibel mit trockenen/feuchten Kontakten) zur Aufnahme externer Steuersignale vorhanden; 4 - 6 Relaisausg?nge (Nennstrom z. B. 5A@250VAC) für Ausl?sung, Alarmierung oder logische Steuerung.

2. Verbesserte Schutzfunktionen

• Elektrischer Fehler-Schutz: überstromschutz (instantan/inverser Zeitverlauf), Unterspannungs-/überspannungsschutz, Erdschluss-Schutz (Nullsequenzstromüberwachung), Phasenfolgen-/Phasenausfallschutz usw., geeignet für Mittel- und Hochspannungsmotoren oder Transformatoren.

• Spezieller Motorschutz: Blockierschutz, überhitzungsschutz (unterstützt den Anschluss von PT100/PT1000-Temperatursensoren), Lager-Temperaturüberwachung, Lastungleichverteilungsschutz usw., um die Besch?digung von Hochleistungsmotoren durch Fehler zu verhindern.

• Adaptiver Schutzlogik: M?glicherweise unterstützt die automatische Anpassung der Schutzschwellenwerte an die Motorkapazit?t und Startmethoden (z. B. Stern-Dreieck-Start), um die Zuverl?ssigkeit zu erh?hen.

3. Kommunikations- und Interaktionsf?higkeiten

• Kommunikationsschnittstellen:

• Standard-RS485-Schnittstelle (Modbus RTU-Protokoll) supporting multi-device networking;

• "E" may represent an Ethernet interface (such as Modbus TCP, DNP3, or IEC 61850 protocol), supporting high - speed data transmission and remote monitoring, adapting to smart grids or industrial IoT systems.

• Human - Machine Interaction:

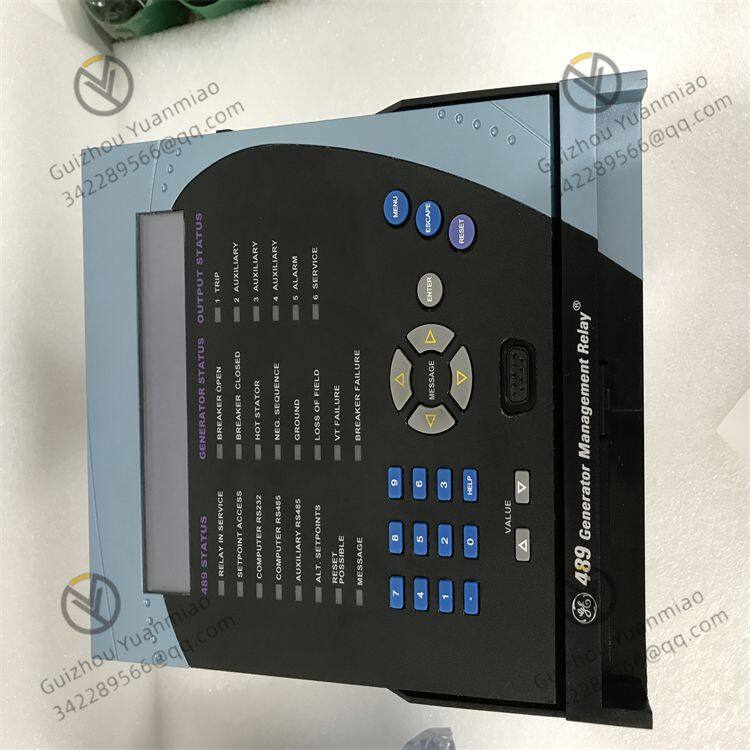

  May be equipped with an LCD display (such as 4 lines × 20 characters) to show real - time parameters, fault codes, and setting menus; the front panel is equipped with status LEDs (operation/fault/alarm) and operation buttons for convenient on - site debugging.

4. Environmental and Reliability Design

• Electrical Compatibility: Complies with industrial standards (such as IEC 61000 - 6 - 2), with strong anti - electromagnetic interference capability, suitable for complex industrial environments.

• Protection Level: The housing may reach IP20 (panel mounting), internal components have undergone high - temperature aging tests, and the operating temperature range is - 20°C to + 60°C, meeting the requirements of workshops, substations, and other scenarios.

III. Comparison with 489 - P1 - LO - A20 - T - H

IV. Typical Application Industries and ScenariosPower Industry

• Medium - high voltage substations: Used for overload, short - circuit, and ground fault protection of transformers and high - voltage motors (such as water pumps, fans), and realizes remote monitoring in conjunction with integrated protection systems.

• Power plants: Protects generator excitation systems and station service motors, preventing shutdowns caused by voltage fluctuations or faults.

Petroleum and Natural Gas

• Drilling platforms, oil pumping stations: Protects high - power motors (such as compressors, mud pumps), adapts to the high - reliability requirements in flammable and explosive environments, and supports communication with SCADA systems.

Metallurgy and Mining

• Blast furnace blowers, rolling mill drive motors: Handles high - current and high - load conditions, provides locked rotor and overheat protection, and accesses industrial automation systems through Ethernet interfaces to improve production efficiency.

Chemical and Pharmaceutical Industries

• Reactor agitator motors, distillation column drive equipment: Meets explosion - proof grade requirements (such as ATEX/IECEx certification), prevents safety accidents caused by electrical faults, and supports remote parameter adjustment.

Municipal and Infrastructure

• High - voltage water pumps in sewage treatment plants, urban water supply pumping stations: Automatically controls motor start and stop based on water level, and realizes unattended monitoring of pumping stations in combination with Ethernet.

•


V. Conclusion
