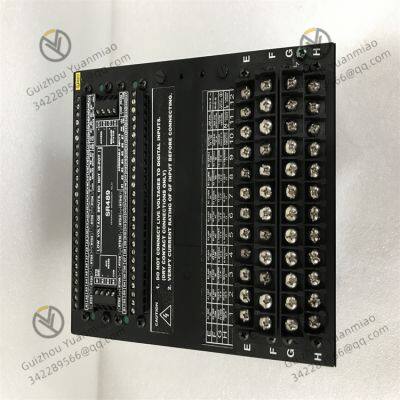

GE 489-P5-HI-A20-E-H Módulo de relé de prote??o de energia

GE  489-P5-HI-A20-E-H  Módulo de relé de prote??o de energia

I. Informa??es básicas do módulo

• 489: Identificador da série, representando a série de produtos de prote??o e controle de motores da GE Multilin.

• P5: Possivelmente indica o tipo de fonte de alimenta??o ou a potência nominal (em compara??o com o "LO" de baixa tens?o do modelo P1, o P5 pode ser "HI" para adapta??o de alta tens?o).

• HI: Designa claramente o tipo de fonte de alimenta??o como alta tens?o. é inferido que a fonte de alimenta??o de controle suporta entrada AC/DC de ampla faixa (como 100-240VAC ou DC), adequada para sistemas de energia industriais convencionais.

• A20: Consistente com o modelo 489-P1, representando saída analógica de 4-20mA de 2 canais, usada para transmitir parametros elétricos (como corrente, tens?o, temperatura, etc.) para sistemas PLC/DCS.

• E-H: Pode indicar interfaces de comunica??o ou fun??es estendidas (por exemplo, E representa uma interface Ethernet, H representa maior velocidade de comunica??o ou protocolos específicos).

•


II. Análise das fun??es e características principais1. Alimenta??o e configura??o de E/S

• Características de alimenta??o:
  Como um tipo "HI", a fonte de alimenta??o de controle pode suportar 100-240VAC (50/60Hz) ou 90-250VDC, adaptando-se às tens?es convencionais das redes elétricas industriais. N?o requer dispositivos de convers?o de baixa tens?o adicionais e é adequado para os principais sistemas de energia.

• Entrada de corrente:
  Pode suportar secundário de CT de fase de 5A (em compara??o com 1A do P1), adaptando-se ao monitoramento de corrente de motores ou equipamentos elétricos de maior capacidade para atender aos requisitos de sistemas de média e alta tens?o.

• Interfaces analógicas e digitais:

• Saída analógica de 4-20mA de 2 canais (A20) para transmiss?o em tempo real de parametros elétricos;

• Entradas/saídas digitais programáveis: Possivelmente equipadas com 6-8 entradas digitais (compatíveis com contatos secos/úmidos) para receber sinais de controle externos; 4-6 saídas de relé (corrente nominal, por exemplo, 5A@250VAC) para desligamento, alarme ou controle lógico.

2. Fun??es de prote??o aprimoradas

• Prote??o contra falhas elétricas: Prote??o contra sobrecorrente (instantanea/tempo inverso), prote??o contra sub-tens?o/sobre-tens?o, prote??o contra falha de terra (monitoramento de corrente de sequência zero), prote??o contra sequência de fase/perda de fase, etc., adequada para motores ou transformadores de média e alta tens?o.

• Prote??o especial de motores: Prote??o contra bloqueio de rotor, prote??o contra superaquecimento (suportando acesso de sensor de temperatura PT100/PT1000), monitoramento da temperatura do mancal, prote??o contra desequilíbrio de carga, etc., para evitar danos a motores de alta potência devido a falhas.

• Lógica de prote??o adaptativa: Pode suportar o ajuste automático dos limites de prote??o com base na capacidade do motor e nos métodos de partida (por exemplo, partida em estrela-delta) para melhorar a confiabilidade.

3. Capacidades de comunica??o e intera??o

• Interfaces de comunica??o:

• Interface RS485 padr?o (protocolo Modbus RTU) que suporta rede de vários dispositivos;

• "E" pode representar uma interface Ethernet (por exemplo, Modbus TCP, DNP3 ou protocolo IEC 61850), suportando transmiss?o de dados de alta velocidade e monitoramento remoto, adaptando-se a redes elétricas inteligentes ou sistemas de IoT industrial.

• Intera??o homem-máquina:
  Pode ser equipado com um display LCD (por exemplo, 4 linhas × 20 caracteres) para mostrar parametros em tempo real, códigos de falha e menus de configura??o; o painel frontal é equipado com LEDs de status (opera??o/falha/alarm) e bot?es de opera??o para depura??o on-site conveniente.

4. Projeto ambiental e de confiabilidade

• Compatibilidade elétrica: Cumpre com os padr?es industriais (por exemplo, IEC 61000-6-2), com forte capacidade de resistência a interferência eletromagnética, adequada para ambientes industriais complexos.

• Nível de prote??o: A carca?a pode atingir IP20 (montagem em painel), os componentes internos foram submetidos a testes de envelhecimento a alta temperatura e a faixa de temperatura de opera??o é de -20°C a +60°C, atendendo aos requisitos de oficinas, subesta??es e outros cenários.

III. Compara??o com o 489-P1-LO-A20-T-H

IV. Indústrias e cenários de aplica??o típicosIndústria de energia

• Subesta??es de média e alta tens?o: Usadas para prote??o contra sobrecarga, curto-circuito e falha de terra de transformadores e motores de alta tens?o (por exemplo, bombas d'água, ventiladores) e realiza monitoramento remoto em conjunto com sistemas de prote??o integrados.

• Centrais elétricas: Protege os sistemas de excita??o de geradores e motores de servi?o da esta??o, evitando paradas causadas por flutua??es de tens?o ou falhas.

Petróleo e gás natural

• Plataformas de perfura??o, esta??es de bombeamento de petróleo: Protege motores de alta potência (por exemplo, compressores, bombas de lama), se adapta aos requisitos de alta confiabilidade em ambientes inflamáveis e explosivos e suporta comunica??o com sistemas SCADA.

Metalurgia e minera??o

• Ventiladores de alto-forno, motores de acionamento de laminadores: Lida com condi??es de alta corrente e alta carga, fornece prote??o contra bloqueio de rotor e superaquecimento e acessa sistemas de automa??o industrial por meio de interfaces Ethernet para melhorar a eficiência produtiva.

Indústrias químicas e farmacêuticas

• Motores de agitador de reator, equipamento de acionamento de coluna de destila??o: Atende aos requisitos de nível de explos?o (por exemplo, certifica??o ATEX/IECEx), evita acidentes de seguran?a causados por falhas elétricas e suporta ajuste remoto de parametros.

Municipal e infraestrutura

• Bombas d'água de alta tens?o em esta??es de tratamento de esgoto, esta??es de bombeamento de abastecimento de água urbana: Controla automaticamente o início e a parada do motor com base no nível da água e realiza monitoramento sem assistência humana de esta??es de bombeamento em combina??o com Ethernet.

•


V. Conclus?o
