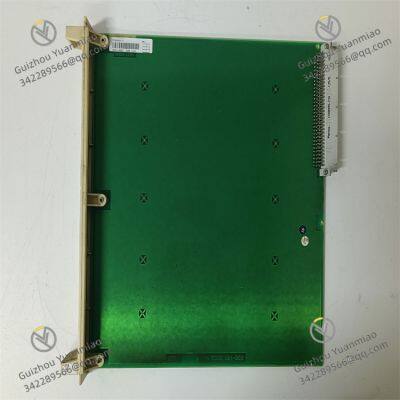

ABB DSBB110A 57330001-Y Shield Board

Unterstützt mehrere industrielle Kommunikationsprotokolle und kann als Master oder Slave in verschiedene Busnetze (z. B. PROFIBUS DP, Modbus RTU, EtherCAT usw.) eingebunden werden.

Realisiert die Datenzuordnung und -konvertierung zwischen verschiedenen Protokollen (z. B. die Konvertierung von Ethernet-Daten in das PROFIBUS-Format), um die Kommunikationskompatibilit?t zwischen heterogenen Systemen sicherzustellen.

Hohe Datenübertragungsgeschwindigkeit (typische übertragungsrate 12 Mbps, konkret abh?ngig vom Protokoll), unterstützt den schnellen Austausch von Echtzeitsteuerdaten.

Ausgestattet mit Datenzwischenspeicherungs- und Fehlersprüfungsfunktionen (z. B. CRC-Prüfung), um den Kommunikationspaketverlust und Datenfehler zu reduzieren.

Kompatibel mit ABB-Steuerungssystemsoftware (z. B. Control Builder M, 800xA Engineering Tool), erm?glicht die Konfiguration von Busparametern und Kommunikationsadressen über eine grafische Benutzeroberfl?che.

Unterstützt das Hot-Swapping, erleichtert das Austauschen des Moduls w?hrend des Systembetriebs ohne Beeintr?chtigung der gesamten Kommunikation.

Breiter Betriebstemperaturbereich (z. B. -20°C bis +60°C), passt sich an raue industrielle Umgebungen an.

Entwurf gegen elektromagnetische St?rungen (konform mit CE-, UL-Zertifizierungen) gew?hrleistet einen stabilen Betrieb in Szenarien mit starken elektromagnetischen St?rungen.

Hardwareumgebung: Geeignet für ABB-Steuerungsschr?nke oder Standard-DIN-Schienen, gew?hrleistet eine gute Belüftung und h?lt sich von starken elektromagnetischen Quellen (z. B. Motoren, Transformatoren) fern.

Werkzeuge und Zubeh?r: Schraubendreher, antistatische Handb?nder, Buskabel (z. B. PROFIBUS-Schirmkabel), Endwiderst?nde (für Busenden).

Sicherheitsvorkehrungen: Betrieb mit abgeschalteter Spannung, tragen Sie antistatische Ausrüstung, vermeiden Sie das Berühren der Modulplatine; best?tigen Sie, dass der Bustyp mit der Modulschnittstelle übereinstimmt.

Rack-Installation (z. B. ABB AC 800M-Steuerungsrack): Stecken Sie es in die angegebene Steckdose und verriegeln Sie es mit Befestigungsclips oder Schrauben, um einen festen Kontakt zu gew?hrleisten.

Unabh?ngige Schieneninstallation: Befestigen Sie die DIN-Schiene im Steuerungsschrank, klicken Sie das Modul auf die Schiene und verriegeln Sie es mit Clips oder Schrauben, halten Sie einen Abstand von ≥ 20 mm für die W?rmeableitung ein.

Stromversorgungskabel: Verbinden Sie es mit der 24-V-DC-Stromversorgung (markiert mit "+24V" und "GND"), verwenden Sie 2,5 mm2-Kabel und beachten Sie die Polarit?t.

Buskabel:

Erdungsbehandlung: Der Erdungspunkt des Moduls ist mit der Systemerdungsleitung verbunden, und die Schirmung des Buskabels wird einseitig geerdet (auf der Steuerungsschrankseite).

Hardwareprüfung: Best?tigen Sie, dass das Modul fest installiert ist, die Kabel keine Kurzschlüsse oder Unterbrechungen aufweisen, und messen Sie die Versorgungsspannung (24 V DC ±10%) mit einem Multimeter.

Systemkonfigurationsprüfung: Fügen Sie das Modell (DSBB110A) in der ABB-Steuerungssystemsoftware hinzu und weisen Sie Busadressen und Protokollparameter (z. B. Baudrate, Datenbits, Parit?tsbits) zu.

Beobachten Sie die Anzeigelampen nach dem Einschalten:

Konfigurieren Sie in der Steuerungssystemsoftware:

Laden Sie die Konfiguration auf das Modul herunter und starten Sie es neu, damit die Parameter wirksam werden.

Ping-Test (Ethernet): Ping Sie die Modul-IP-Adresse von einem Computer aus, um die Netzwerkverbindung zu best?tigen (Paketverlustrate ≤ 1%).

Datenlese-/Schreibtest: Verwenden Sie Bus-Debugging-Tools (z. B. PROFIBUS Diagnostic), um Slave-Daten zu lesen oder Befehle über die PLC zu senden, um die Genauigkeit der Modulannahme und Weiterleitung zu best?tigen.

Echtzeit-Test: Senden Sie periodische Daten (z. B. im Abstand von 100 ms) und messen Sie die Datenübertragungsverz?gerung, um sicherzustellen, dass sie die Steuerungsanforderungen erfüllt (typische Verz?gerung ≤ 5 ms).

Prozesssteuerungsfeldern: Integration verschiedener Busger?te in der Chemie-, Erd?l- und Energieindustrie (z. B. die Interkonnektion von PROFIBUS-Instrumenten und Ethernet-Steuerungen).

Herstellung: Kommunikationszentren für Mehrprotokollger?te in Produktionslinien (z. B. die Verbindung von Modbus-Frequenzumrichtern und EtherNet/IP-Robotersystemen).

Geb?udeautomation: Protokollkonvertierung von Ger?ten verschiedener Hersteller in Geb?udesteuerungssystemen (z. B. die Verbindung von LonWorks-Sensoren mit BACnet-Netzen).

Energieverwaltungssysteme: Kommunikationsintegration von PLCs mit intelligenten Z?hlern und Schutzger?ten in Photovoltaikanlagen und Substationen.
