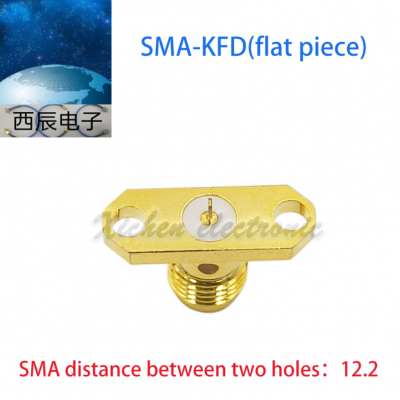

Плоский элемент SMA-KFD

Серия продуктов SMA - это широко применяемые малогабаритные коаксиальные соединения с резьбовым соединением. Они обладают надежными характеристиками, широкой полосой пропускания, превосходной работоспособностью на высоких частотах и длительным сроком службы. Подходят для микроволнового оборудования и элементов цифровых систем связи, а также для соединения кабелей или микрополосных линий в высокочастотных цепях.

1 Технические характеристики

1.1 Диапазон температур                                           -65^o-+165^o

^{1.2 Вибрация                                                                        MIL-STD-202, Метод 213}

^{1.3 Импеданс                                                                     50Ω}

^{1.4 Диапазон частот                                                         DC-12.4GHz (полужесткий кабель 0-18GHz)}

^{1.5 Рабочее напряжение                                                            335V макс (действительное значение)}

^{1.6 Предел прочности на напряжение                                                          1000V действующее значение (минимум на уровне моря)}

^{1.7 Сопротивление контакта                                                         центральный контакт     ≤3мΩ    наружный контакт ≤2мΩ}

^{1.8 Изоляционное сопротивление                                                       ≥5000МΩ}

^{1.9 Потери на вставку                                                                   ≤0.15дБ/6ГГц}

^{1.10 ВСВР                                                                            прямая:   гибкий кабель     ≤1.10+0.002f}

                                                                                                                ^{полужесткий кабельs≤1.05+0.001f}

                                                                                                ^{прямой угол:гибкий кабель  ≤1.20+0.003f}

                                                                                                                  ^{полужесткие кабели≤1.10+0.001f}

1.11 Прочность (сцепление)                                                              ≥500 раз (циклов)

^{2 Материалы (покрытие)}

^{2.1 Корпус                                                                                     латунь              покрытие золотом}

^{2.2 Штырь контакта                                                                           латунь              покрытие золотом}

^{2.3 Разъем                                                                                  бериллий         покрытие золотом}

^{2.4 Эластичный контакт                                                                      бериллий         покрытие золотом}

^{2.5 Изолятор                                                                                ПТФЭ}

^{2.6 Стыковочная втулка                                                                       медный сплав       покрытие никелем или золотом}

^{2.7 Герметизирующее кольцо O-образного сечения                                                                       6146 силиконовый каучук}

^{3 Применяемые стандарты}

^MIL-C-39012;

^CECC22110;

^{IEC 60169-15}
