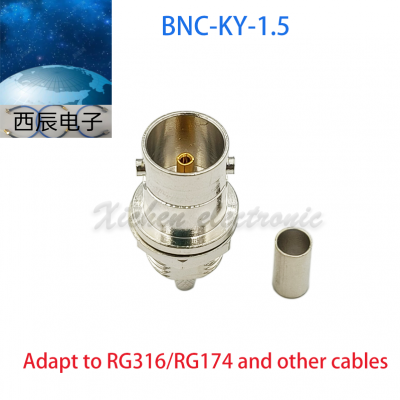

BNC-75KY1.5

Серия BNC представляет собой один из типов карт, которые соединяют разъем с радиочастотным коаксиальным соединительным устройством. Она обеспечивает быстрый подключение и надежную связь, и широко применяется в радиоаппаратуре и электронно-лучевых приборах для соединения радиочастотных коаксиальных кабелей.

1 Технические характеристики

1.1 Диапазон температур                                           -65^o-+165^o

^{1.2 Вибрация                                                                        MIL-STD-202, Метод 213}

^{1.3 Импеданс                                                                     50Ω,75Ω}

^{1.4 Диапазон частот                                                         DC-4GHz}

^{1.5 Рабочее напряжение                                                           500В макс(действительное значение)}

^{1.6 Предел прочности на напряжение                                                          1500В эффективное(минимальный уровень моря)}

^{1.7 Сопротивление контакта                                                         центральный контакт     ≤1.5мΩ    наружный контакт ≤1мΩ}

^{1.8 Изоляционное сопротивление                                                       ≥5000МΩ}

^{1.9 Потери на вставку}

^{1.10 КСВР                                                                            прямая   :гибкий кабель     ≤1.22}

                                                                                                                ^{полужёсткий кабель≤1.3}

1.11 Прочность(сочетание)                                                              ≥500 раз(циклов)

^{2 Материал(Покрытие)}

^{2.1 Корпус                                                                                     латунь              золотое покрытие}

^{2.2 Штырь-контакт                                                                    латунь              золотое или серебряное покрытие}

^{2.3 Разъем                                                                                  бериллий         золотое или серебряное покрытие}

^{2.4 Эластичный контакт                                                                      бериллий         золотое или серебряное покрытие}

^{2.5 Изолятор                                                                                ПТФЭ}

^{2.6 Ступица для ковыряния                                                               медный сплав       никелевое или золотое покрытие}

^{2.7 Герметизирующее кольцо O-образного сечения                                                                       6146 силиконовый каучук}

^{3 Применяемый стандарт}

^MIL-C-39012;

^CECC22120;

^{IEC 60169-8}
