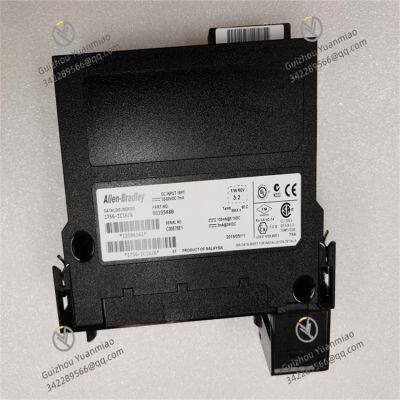

Allen-Bradley 1756-IC16 Модуль дискретных входов

Рабочая температура: может нормально работать в температурном диапазоне от 0°C до 60°C, адаптируясь к изменениям температуры на промышленных производствах, и может стабильно работать как в высокотемпературных производственных цехах, так и в нормальных температурных контрольных комнатах.

Относительная влажность: может выдерживать 5% - 95% относительной влажности без конденсации и все еще сохранять надежную производительность при сборе сигналов в влажных средах, таких как пищевые цеха и водоподготовительные станции.

Подготовка: убедитесь, что установочная среда соответствует требованиям адаптации модуля к окружающей среде, и питание стойки выключено. Подготовьте необходимые инструменты, такие как отвертки, и проверьте, нет ли повреждений на внешнем виде модуля и его разъемах.

Установка в стойку: выровняйте модуль 1756-IC16 с свободным слотом стойки серии 1756 ControlLogix, вставьте его плавно по направляющим до тех пор, пока модуль не войдет в плотный контакт с задней панелью стойки, а затем закрепите обе стороны модуля винтами, чтобы предотвратить расхождение модуля.

Подключение проводов: в соответствии с схемой подключения модуля и типом сигнала датчика/передатчика используйте экранированные провода для подключения выходного сигнала внешнего устройства к соответствующему входному клеммнику модуля. Обратите внимание на правильное определение положительных и отрицательных полюсов сигнала и заземляющего клеммника, убедитесь, что проводка надежно и правильно подключена, и экран должен быть правильно заземлен, чтобы повысить помехоустойчивость. После подключения проводки тщательно проверьте, правильно ли она подключена.

Включение питания: после подтверждения правильности всех подключений включите питание стойки, модуль начнет инициализацию, и в этот момент можно наблюдать индикатор состояния модуля, чтобы определить, запускается ли модуль нормально.

Подготовка программного обеспечения: установите программное обеспечение Studio 5000 на программирующем компьютере и убедитесь, что версия программного обеспечения совместима с модулем. Подключите компьютер к процессору ControlLogix с помощью программирующего кабеля, чтобы установить связь.

Добавление модуля: откройте соответствующий проект в программном обеспечении Studio 5000, войдите в интерфейс настройки ввода-вывода, добавьте модуль 1756-IC16 в соответствии с фактическим местом установки модуля в стойке, и программное обеспечение автоматически определит модель модуля.

Настройка параметров: в соответствии с типом сигнала датчика/передатчика в реальном применении (например, 4-20 мА, 0-10 В и т.д.) настройте соответствующий тип сигнала и диапазон для каждого канала в программном обеспечении. В то же время можно установить параметры фильтрации сигнала (например, время фильтрации) по мере необходимости, чтобы уменьшить влияние шума сигнала.

Калибровка каналов: для сценариев применения с чрезвычайно высокими требованиями к точности можно калибровать каждый канал модуля с помощью программного обеспечения (включая калибровку нуля и полного диапазона), чтобы обеспечить точность собранных данных. Процесс калибровки требует использования стандартного источника сигнала и последовательного выполнения пошаговых инструкций программного обеспечения.

Сопоставление данных: связать данные, собранные каждым каналом модуля, с внутренними тегами процессора, чтобы процессор мог считывать и обрабатывать собранные аналоговые данные. После завершения настройки загрузите проект в процессор ControlLogix.

Некорректный сбор сигналов: если данные, собранные определенным каналом, не точны или нет сигнала, сначала проверьте, работает ли внешний датчик/передатчик нормально и находится ли выходной сигнал в диапазоне модуля. Проверьте, надежно и правильно ли подключена проводка, и хорошо ли экранирование заземлено. Можно использовать мультиметр или генератор сигналов для проверки входного сигнала, чтобы исключить проблемы с внешним оборудованием и проводкой. Если внешние условия нормальные, попробуйте повторно калибровать канал или проверить, нет ли неисправности канала в модуле.

Некорректный индикатор состояния: если индикатор состояния модуля показывает аномалию (например, светится индикатор неисправности), можно просмотреть диагностическую информацию модуля с помощью программного обеспечения Studio 5000, чтобы получить конкретную причину неисправности (например, отключение питания, перегрузка канала и т.д.), и провести целенаправленное лечение в соответствии с подсказками.

Неисправность связи: если процессор не может прочитать данные или информацию о настройке модуля, проверьте, плотно ли подключен модуль к задней панели стойки и нормально ли работает связь между компьютером и процессором. Можно попробовать перезагрузить настройку или заменить слот модуля для тестирования, чтобы исключить проблемы с контактом или связью.

Общая неисправность модуля: если модуль не может запуститься или имеет серьезную неисправность, и после исключения проблем с питанием, проводкой и настройкой, возможно, что аппаратное обеспечение модуля повреждено, и необходимо обратиться к профессиональным сервисным инженерам для ремонта или замены.
