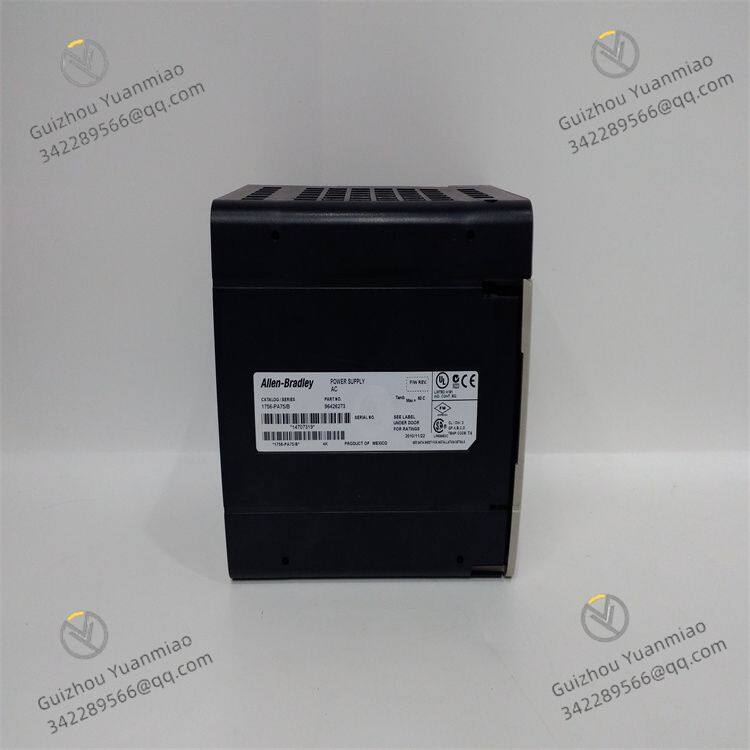

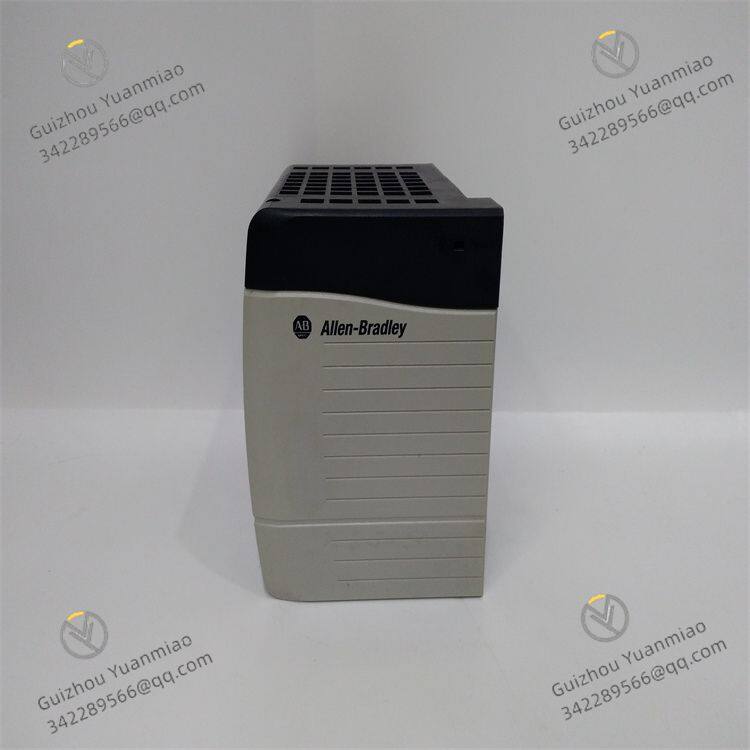

Allen-Bradley 1756-PA75 ControlLogix блок питания на переменный ток

Основное выходное напряжение составляет 5 В постоянного тока, которое является стандартным рабочим напряжением для большинства модулей серии ControlLogix. Выходной ток может достигать 15 А (конкретные параметры указаны в инструкции по продукту), что позволяет обеспечить достаточную мощность для нескольких модулей на стойке.

Некоторые модели могут также иметь вспомогательный выход 24 В постоянного тока для питания некоторых небольших датчиков или исполнительных механизмов. Выходной ток обычно невелик (например, 2 А, конкретные параметры указаны в инструкции по продукту).
Мощность выхода: Номинальная выходная мощность составляет 75 Вт (отсюда и название ?PA75? в модели), что позволяет удовлетворить потребности по питанию средних систем управления ControlLogix и гарантировать стабильную работу всех модулей в системе при полной нагрузке.
Эффективность: Имеет высокую эффективность преобразования, обычно выше 80% (конкретное значение эффективности указано в инструкции по продукту). Может эффективно снизить потери энергии, уменьшить эксплуатационные расходы, снизить нагревание самого модуля и продлить его срок службы.
Функции защиты:

Защита от перегрузки по току: Когда выходной ток превышает номинальное значение, модуль автоматически ограничивает выходной ток или отключает выход, чтобы предотвратить повреждение блока питания и подключенного оборудования из-за перегрузки.

Защита от перегрузки по напряжению: Если выходное напряжение аномально повышается выше установленного порога, модуль активирует механизм защиты, чтобы избежать повреждения нижележащих модулей из-за высокого напряжения.

Защита от короткого замыкания: При возникновении короткого замыкания на выходе модуль может быстро среагировать и отключить выход. После устранения короткого замыкания он может восстановить нормальную работу, обеспечивая безопасность системы.

Защита от перегрева: Когда внутренняя температура модуля превышает заданный предел, он автоматически снижает выходную мощность или останавливает выход, чтобы предотвратить повреждение модуля из-за перегрева.
Приспособленность к окружающей среде:

Рабочая температура: Может стабильно работать в температурном диапазоне от 0°C до 60°C и адаптироваться к обычным температурным колебаниям на промышленных площадках.

Относительная влажность: Может нормально функционировать в среде с относительной влажностью от 5% до 95% (без конденсации), что делает его подходящим для влажных производственных цехов и других окружений.

Устойчивость к вибрациям и ударам: Соответствует соответствующим промышленным стандартам (например, IEC 61131-2), имеет определенные возможности противостоять вибрациям и ударам и может надежно работать в местах с незначительными вибрациями (например, рядом с производственными линиями и станками).

Неисправность входного питания: Проверьте, нормально ли входное напряжение переменного тока (от 100 В переменного тока до 240 В переменного тока), а также есть ли разрыв, плохой контакт или сгоревший предохранитель в входной линии. Используйте мультиметр для измерения входного напряжения, починьте входную линию или замените сгоревший предохранитель, чтобы обеспечить нормальное входное питание.

Внутренняя неисправность модуля: Если входное питание нормально, но все еще нет выхода, внутренняя цепь модуля может быть повреждена (например, неисправность силового устройства, неисправность управляющей цепи и т.д.). Свяжитесь с профессиональными сервисными сотрудниками для проверки и, при необходимости, замените блок питания.

Функция защиты не была сброшена после срабатывания: Если модуль отключил выход из-за срабатывания функции защиты, вызванного перегрузкой по току, коротким замыканием и другими неисправностями, может потребоваться отключить питание, а затем снова включить его, чтобы сбросить цепь защиты после устранения неисправности. Попробуйте отключить входное питание, подождать немного, а затем снова подключить его и наблюдать, восстановит ли модуль нормальный выход.

Слишком сильные колебания входного напряжения: Проверьте, стабильно ли входное напряжение переменного тока и есть ли большие колебания напряжения или мгновенные импульсы. Если напряжение в сети нестабильно, можно установить стабилизатор напряжения или защитник от перенапряжений на входной стороне, чтобы уменьшить воздействие колебаний напряжения на модуль.

Слишком большая нагрузка на модуль: Если на стойке подключено слишком много модулей и суммарное потребление энергии превышает номинальную выходную мощность (75 Вт) 1756-PA75, выходное напряжение будет нестабильным. Проверьте общую нагрузку системы, удалите ненужные модули или добавьте дополнительные блоки питания, чтобы распределить нагрузку, обеспечивая, чтобы нагрузка была в пределах номинального диапазона.

Неисправность внутренней стабилизирующей цепи напряжения модуля: Если входное напряжение и нагрузка нормальны, внутренняя стабилизирующая цепь напряжения модуля может быть повреждена. Свяжитесь с профессиональными сервисными сотрудниками для проверки и, при необходимости, замените блок питания.

Плохая вентиляция: Плохая вентиляция вокруг модуля не позволяет тепло отводиться вовремя. Проверьте установочную среду, чтобы обеспечить достаточное пространство вокруг стойки, чтобы вентилятор (если есть) работал нормально, и очистите пыль и мусор на модуле и вокруг него, чтобы улучшить условия охлаждения.

Слишком большая нагрузка: Долгосрочная работа на полной нагрузке или перегрузке увеличивает нагревание модуля. Проверьте нагрузку системы, чтобы обеспечить, чтобы она не превышала номинальную выходную мощность модуля. При необходимости добавьте блоки питания, чтобы распределить нагрузку.

Высокая температура окружающей среды: Рабочая температура окружающей среды превышает номинальную рабочую температуру модуля (от 0°C до 60°C). Примените меры охлаждения (например, установите кондиционер, вентилятор), чтобы понизить температуру окружающей среды и обеспечить работу модуля в заданном температурном диапазоне.

Точка короткого замыкания или перегрузки в нагрузке: Проверьте каждый модуль и соединительную линию на стойке, чтобы выяснить, есть ли короткое замыкание (например, короткое замыкание на выходе модуля, повреждение изоляции линии) или перегрузка определенного модуля (например, слишком большой ток нагрузки, подключенный к модулю ввода/вывода). Используйте мультиметр для обнаружения изоляции линии и тока нагрузки модуля, устраните точки короткого замыкания или замените перегруженные модули, чтобы обеспечить нормальную нагрузку.

Неправильная работа цепи защиты: В редких случаях внутренняя цепь защиты модуля может неисправно работать. Свяжитесь с профессиональными сервисными сотрудниками для проверки и настройки модуля и, при необходимости, замените блок питания.
