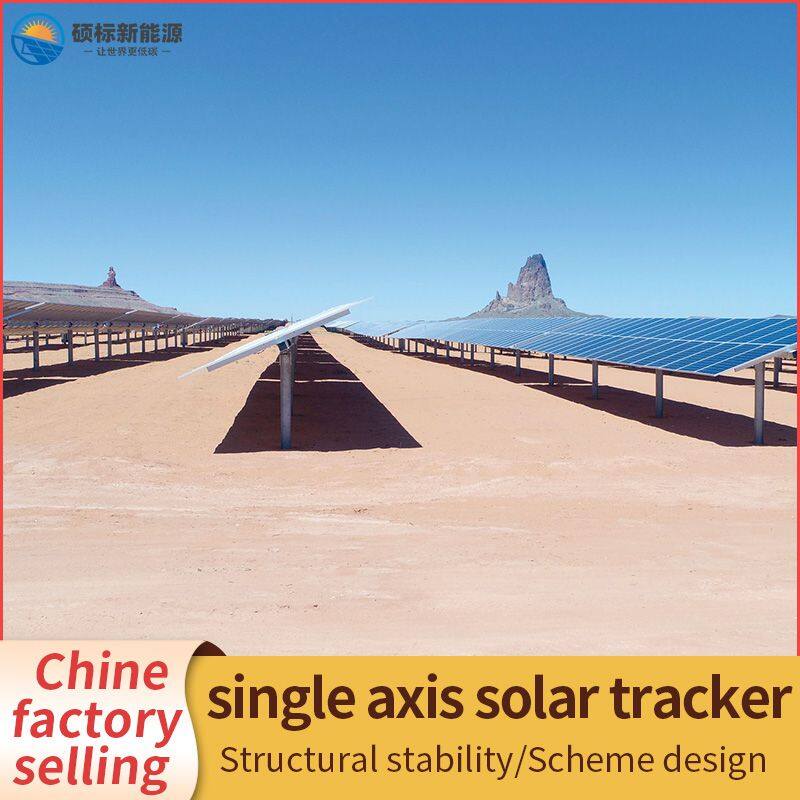

2*26 фотоэлектрический солнечный трекерный кронштейн для солнечных панелей

A 2×26 солнечная фотоэлектрическая (ФЭ) панельная трекерная система относится к системе крепления, предназначенной для установки 52 солнечных панелей (2 ряда по 26 панелей в каждом) с функцией слежения за солнцем, позволяющей панелям следовать за движением солнца для увеличения выработки энергии. Ниже приведены ключевые детали этой системы:

1. Обзор системы

- Расположение панелей: 2 ряда × 26 панелей (всего 52 панели).

- Тип слежения: Скорее всего, одноосной трекер (горизонтальный или наклонный) или двухосной трекер (более точный, но дорогой).

- Мощность панелей: Зависит от размера панелей (например, панели мощностью 500 Вт → ~26 кВт всего на систему).

- Материал конструкции: Обычно алюминий (легкий, устойчивый к коррозии) или оцинкованный сталь (более прочный для ветреных районов).

2. Основные компоненты

A. Механизм слежения

- Управляющая система: Моторные приводы или поворотные приводы регулируют углы панелей.

- Система управления: Использует датчики (положение солнца, GPS или алгоритмы) для оптимизации наклона.

- Питание: Может интегрировать ФЭ-питание двигателей или подключение к электросети.

B. Конструкция крепления

- Торсионные трубы/каркасы: Вращающиеся балки, которые удерживают панели на месте.

- Основание: Грунтовые винты, балластные блоки или бетонные опоры (зависит от состояния почвы/ветра).

- Подшипники и шарниры: Обеспечивают плавное вращение (критично для долговечности).

C. Прикрепление панелей

- Клеммы: Безрельсовые или на основе рельсов системы фиксируют панели на трекере.

- Управление проводами: Кабельные лотки защищают провода от износа, вызванного движением.

3. Преимущества слежения по сравнению с фиксированным наклоном

- Прирост энергии: Одноосное слежение повышает выход на 15–25%, двухосное на 30–40% (по сравнению с фиксированным).

- Эффективность использования земли: Более высокая выработка энергии на квадратный метр.

- Адаптивность: Лучшая работа в условиях низкой освещенности или рассеянного солнечного света.

4. Рассмотрения при проектировании

- Ветровая нагрузка: Системы слежения должны выдерживать динамические силы (стандарты IEC 61427).

- Антизатенение: Предотвращает загораживание между рядами в начале и конце дня.

- Наклон и рельеф местности: Может потребовать выравнивания или специальных оснований.

- Техническое обслуживание: Движущиеся части нуждаются в смазке и периодическом обслуживании.

5. Этапы установки

1. Подготовка места: Выравнивание грунта, установка оснований.

2. Сборка структуры трекера: Торсионные трубы, опоры, приводы.

3. Установка панелей: Прикрепление клеммами, подключение проводов.

4. Калибровка слежения: Проверка выравнивания датчиков и пределов вращения.
