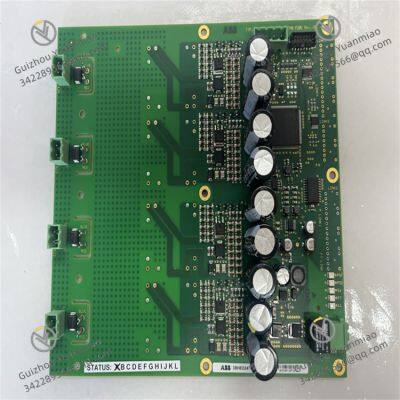

ABB GDC801A101 3BHE024747R0101 Панель управления

ABB GDC801A101 3BHE024747R0101 представляет собой высокопроизводительный цифровой выходной модуль, принадлежащий к линейке продуктов системы промышленной автоматизации управления ABB. В области промышленной автоматизации он в основном отвечает за преобразование цифровых сигналов из системы управления в управляющие команды, которые могут приводить в действие исполнительные механизмы, выступая в качестве важного моста, соединяющего систему управления и оборудование на месте выполнения работ.

Благодаря стабильной выходной характеристике, надежной работе и хорошей совместимости с системой этот модуль может быть безупречно интегрирован с системами управления ABB, такими как ПЛК, DCS и другими. Он широко применяется в промышленных сценариях, где требуется точный контроль действий исполнительных механизмов, обеспечивая мощную поддержку управления для автоматизированной работы промышленных производственных процессов и гарантируя, что все исполнительные устройства стабильно работают в соответствии с предварительно заданной логикой.

•


• Электрические параметры: Рабочее питание - 24В постоянного тока, допустимый диапазон напряжения ±10%, что позволяет адаптироваться к колебаниям напряжения в промышленных сетях питания и обеспечивать надежное питание для стабильной работы модуля.

• Выходные каналы: Экипирован 16 цифровыми выходными каналами, которые могут одновременно управлять 16 исполнительными механизмами, удовлетворяя потребности в совместном управлении несколькими устройствами в средних и крупных промышленных сценариях управления.

• Тип выходного сигнала: Используется реле-выходной режим. Каждый выход может обеспечить напряжение 250В переменного тока/30В постоянного тока, максимальный выходной ток на канал - 5А, что позволяет приводить в действие различные промышленные исполнительные устройства, такие как контакторы, электромагнитные клапаны и индикаторные лампы.

• Время отклика: Время отклика выходного сигнала не превышает 10 мс, что позволяет быстро реагировать на команды системы управления, гарантируя, что исполнительный механизм может действовать в срок, чтобы соответствовать требованиям реального времени управления.

• Изоляционные свойства: Каждый выходной канал и между каналами и источником питания имеют электрические изоляционные функции, напряжение изоляции до 2500В переменного тока, эффективно противодействуя внешним помехам, предотвращая перекрестное влияние сигналов между каналами и повышая помехоустойчивость системы.

• Параметры окружающей среды: Диапазон рабочих температур - от -5°C до +55°C, диапазон температур хранения - от -40°C до +85°C; относительная влажность - 5%-95% (без конденсации); уровень защиты - IP20, что подходит для установки в шкафы управления, чтобы предотвратить попадание пыли и посторонних предметов.

• Габариты: Применен компактный дизайн, размеры примерно 160 мм × 100 мм × 80 мм (длина × ширина × высота, точные размеры уточняйте по фактическому продукту), что облегчает установку и размещение в шкафу управления, экономя пространство.

•


• Многоканальное выходное управление: Конфигурация из 16 цифровых выходных каналов позволяет одновременно управлять несколькими исполнительными механизмами, обеспечивая совместную работу нескольких устройств, упрощая систему проводки и логику управления и повышая эффективность промышленного управления.

• Надежный реле-выход: Реле-выходной режим обладает высокой нагрузочной способностью и хорошими электрическими изоляционными характеристиками, что позволяет адаптироваться к требованиям по напряжению и току различных типов исполнительного оборудования. Кроме того, реле имеет длительный срок службы контактов, обеспечивая долгосрочную стабильную работу модуля.

• Высокая помехоустойчивость: Совершенный электрический изоляционный дизайн эффективно блокирует влияние внешних электромагнитных помех на выходной сигнал, гарантирует точную передачу управляющих команд, уменьшает нежелательные срабатывания исполнительного оборудования из-за помех и повышает безопасность и надежность системы.

• Удобная интеграция в систему: В качестве стандартного модуля системы промышленной автоматизации ABB он может быть безупречно соединен с системой управления ABB без сложных процессов адаптации и настройки, упрощая процесс интеграции системы и сокращая сроки реализации проекта.

• Индикация состояния и диагностика: На поверхности модуля установлены светодиодные индикаторы, которые могут наглядно отображать рабочее состояние (включено или выключено) каждого выходного канала, что облегчает операторам отслеживать состояние работы оборудования в режиме реального времени; также он имеет базовые функции диагностики неисправностей. Когда у модуля возникают проблемы, такие как неисправность питания или неисправность реле, он может сигнализировать с помощью индикаторов или сигналов аварийной системы, облегчая ремонтникам быстро выявить неисправности.
