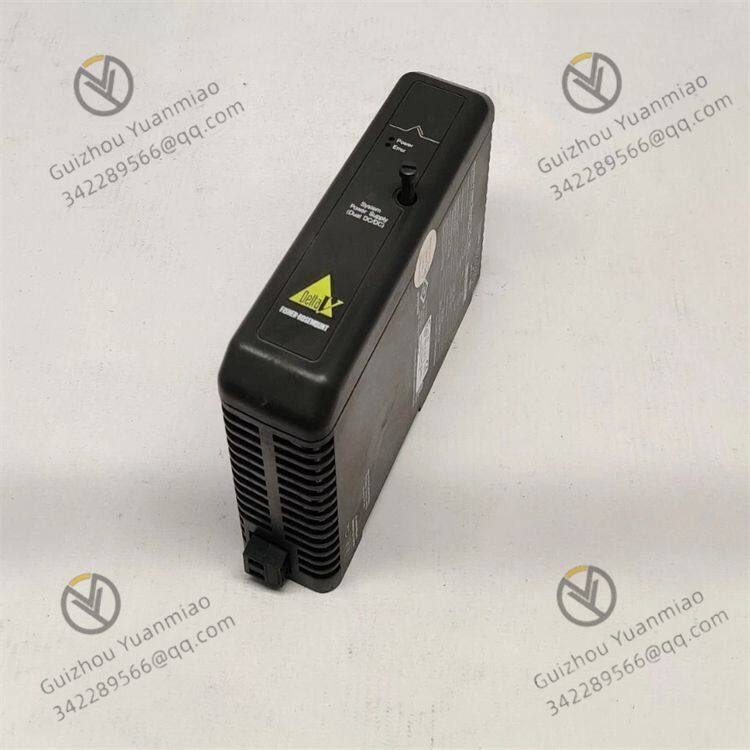

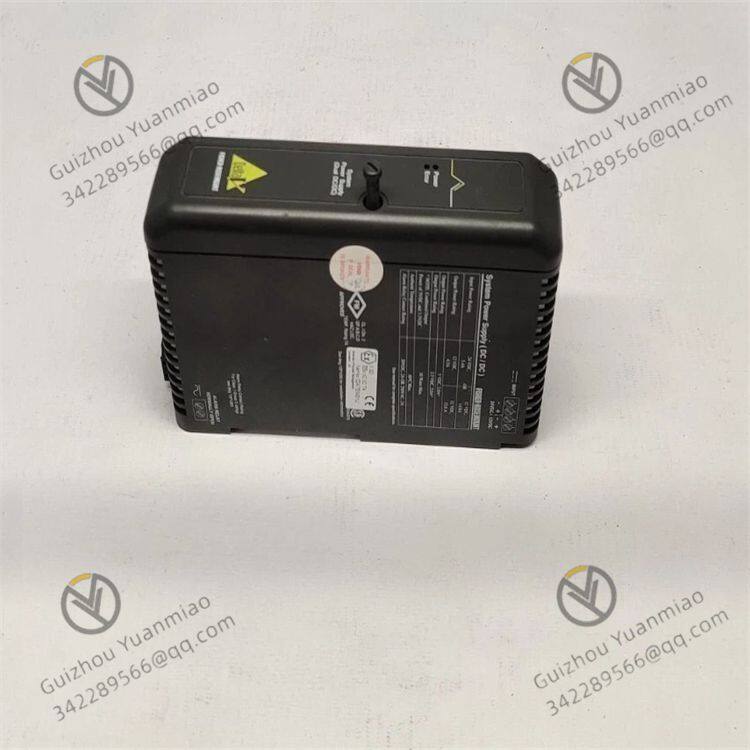

Модуль Emerson KJ1501X1-BC1

Отсутствие выходного напряжения 24 В DC, и нижележащее оборудование отключается от питания;

Выходное напряжение ниже 24 В DC (например, 20 - 23 В DC), что вызывает нестабильную работу оборудования;

Выходное напряжение выше 24 В DC (например, 25 - 28 В DC), что может привести к выходу из строя нагрузочного оборудования.

Входное напряжение (120/240 В AC) не подключено или нестабильно, или входная линия имеет расщелки или плохой контакт.

Решение: Использовать мультиметр для проверки нормальности входного напряжения; проверить крепкость вводных клемм и вилок питания и заменить поврежденные кабели или разъемы.

Ток нагрузки нижележащего оборудования превышает номинальный выходной ток модуля (например, более 10 А), или выходная линия имеет короткое замыкание (например, повреждение кабеля, короткое замыкание нагрузки), что запускает защитный механизм модуля.

Решение: Отключить все нагрузки и проверить выход модуля отдельно, чтобы увидеть, возвращается ли он в нормальное состояние; подключать нагрузки пошагово, чтобы проверить наличие перегруженного оборудования или точек короткого замыкания; перезапустить модуль после замены неисправной нагрузки.

Выходные выпрямительные диоды и фильтрующие конденсаторы износятся (например, конденсаторы выпуклые, протекают), или PWM-управляющий чип и переключающий транзистор (MOSFET) повреждены, что приводит к неисправности регулирования напряжения.

Решение: После отключения питания разобрать модуль (операцию должны проводить профессионалы), проверить внешний вид конденсаторов, диодов и других компонентов; заменить поврежденные компоненты (рекомендуется использовать оригинальные запчасти); если повреждена основная цепь, модуль необходимо заменить целиком.

Выходной резистор для отбора напряжения и компоненты оптоизолятора обратной связи неисправны, что приводит к тому, что управляющая цепь не может точно контролировать выходное напряжение и возникает неисправность регулирования напряжения.

Решение: Определить параметры компонентов цепи обратной связи (например, сопротивление резистора, проводимость оптоизолятора), заменить неисправные компоненты; калибровать опорное напряжение цепи обратной связи.

Температура корпуса модуля слишком высока (превышает верхний предел рабочей температуры 70°C);

Модуль внезапно отключается во время работы, может запуститься на короткое время после охлаждения, и неисправность повторяется.

Недостаточная вентиляция места установки, температура окружающей среды превышает 70°C, или на поверхности модуля накапливается пыль, блокирующая отверстия для отведения тепла.

Решение: Очистить пыль с поверхности модуля и отверстий для отведения тепла; скорректировать место установки, чтобы обеспечить зазоры для вентиляции (рекомендуется ≥10 см); установить вентиляторы или охлаждающие устройства в условиях высокой температуры.

Выходной ток близок или достигает номинального значения в течение длительного времени (например, 10 А), что приводит к увеличению тепловыделения компонентов, таких как переключающие транзисторы и трансформаторы.

Решение: Проверить общий ток нагрузки; если он превышает номинальное значение модуля, необходимо разделить нагрузку или заменить модуль на более мощный (например, параллельно подключить модули одного и того же типа для распределения тока).

Охлаждающий вентилятор (если есть) поврежден, радиатор расшатан или термопаста изношена, что приводит к снижению эффективности отведения тепла.

Решение: Заменить неисправный вентилятор; снова закрепить радиатор и нанести новую термопасту; проверить, не заблокирован ли канал отведения тепла внутренними компонентами.

Термистор неисправен или порог термозащиты сместился, что приводит к ложному отключению модуля при нормальной температуре.

Решение: Определить, нормально ли сопротивление термистора (обычно около 10 кОм при комнатной температуре); калибровать или заменить компоненты термозащитной цепи.

После подключения к сети переменного тока верхний автоматический выключатель или встроенный предохранитель модуля сразу же срабатывают.

Входной выпрямительный мост поврежден (диод перегорел), и EMI-фильтрующий конденсатор имеет короткое замыкание, что приводит к мгновенному превышению входного тока.

Решение: Отключить входное питание, использовать мультиметр для проверки наличия короткого замыкания в выпрямительном мосте и фильтрующем конденсаторе; заменить поврежденные компоненты и сгоревший предохранитель (номинальный ток должен соответствовать, например, как указано в оригинальной документации завода).

Переключающий транзистор перегорел, и обмотка высокочастотного трансформатора имеет короткое замыкание, что приводит к короткому замыканию между первичной и вторичной обмотками.

Решение: Определить сопротивление изоляции между стоком и истоком переключающего транзистора (MOSFET) и между первичной и вторичной обмотками трансформатора (должно быть ≥10 МОм); заменить неисправные компоненты; если трансформатор поврежден, рекомендуется заменить модуль целиком.

Входное напряжение значительно превышает диапазон 120/240 В AC (например, ошибочно подключено к 380 В AC), что приводит к повреждению компонентов из-за перегрузки напряжением.

Решение: Подтвердить, соответствует ли напряжение входного питания техническим характеристикам модуля; заменить компоненты, поврежденные из-за перегрузки напряжением (например, вальстисты, выпрямительные мосты), и проверить, не было ли ошибочного действия с верхним автоматическим выключателем.

Нижележащее оборудование (например, датчики, контроллеры) имеет колебания данных и неправильные действия; пульсации выходного напряжения, зарегистрированные осциллографом, превышают нормативное значение (обычно требуется ≤100 мВ пик - пик).

Емкость электролитических конденсаторов снижается, и ESR (эквивалентное последовательное сопротивление) увеличивается, что делает невозможным эффективную фильтрацию высокочастотных пульсаций.

Решение: Заменить выходной фильтрующий конденсатор (необходимо соответствие емкости и напряжения, например, 470 мкФ/50 В часто используется для выхода 24 В DC).

Плохая заземка экранирующего слоя трансформатора или плохая изоляция между первичной/вторичной обмотками, что приводит к появлению высокочастотного шума на выходе.

Решение: Проверить, надежно ли заземлен экранирующий слой трансформатора; перемотать обмотки или заменить трансформатор (требуется профессиональное обслуживание).

Форма импульсов PWM, выходящая из управляющего чипа, искажена, что приводит к нестабильному времени включения/выключения переключающего транзистора и появлению дополнительных пульсаций.

Решение: Определить, стабильно ли напряжение питания PWM - управляющего чипа; заменить неисправный управляющий чип или окружающие компоненты генерации колебаний (например, кварцевый резонатор, резистор).

Индикатор состояния не горит или мерцает необычно, или состояние питания (например, напряжение, ток, температура) не может быть отслежено через систему DeltaV.

Коммуникационный кабель расшатан, разъем окислен, или внутренний коммуникационный чип модуля (например, чип Modbus/HART) поврежден.

Решение: Переподключить коммуникационный кабель и очистить разъем; определить питание и сигналы контактов коммуникационного чипа и заменить поврежденный чип.

Индикаторный светодиод поврежден или токограничивающий резистор сгорел.

Решение: Заменить неисправный светодиод или резистор; если индикатор управляется основным управляющим чипом, необходимо проверить, нормально ли чип выводит управляющий сигнал.

Внутренняя программа прошивки модуля имеет ошибку, или коммуникационные параметры (например, адрес, скорость передачи) не соответствуют системе.

Решение: Перезаписать прошивку модуля через систему DeltaV; проверить и изменить коммуникационные параметры, чтобы они соответствовали системе.

Регулярный осмотр: Проверять внешний вид модуля (отсутствие выпуклости, протечки, ожоговых следов), крепкость вводных и выводных клемм каждые 3 - 6 месяцев и измерять, стабильно ли выходное напряжение.

Профилактическая замена: Для модулей, которые работают более 5 лет, рекомендуется заранее заменить фильтрующие конденсаторы (срок службы электролитических конденсаторов обычно составляет 5 - 8 лет), чтобы избежать внезапных неисправностей.

Запасные части: В важных промышленных сценариях сохранять модули одного и того же типа, чтобы обеспечить быструю замену в случае неисправности и сократить время простоя.
