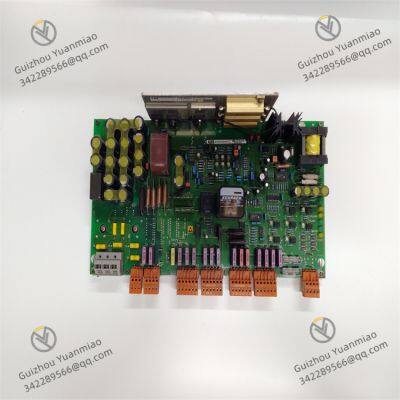

ABB KUC720AE01 3BHB000652R0001 Панель управления

Функция: Является вычислительным ядром, выполняющим алгоритмы управления роботом, алгоритмы планирования траекторий (например, полиномиальная интерполяция, вычисление сплайновых кривых) и обрабатывающим данные в реальном времени от датчиков (например, энкодеры, датчики усилия).

Принцип: Использует высокоскоростной процессор (обычно многоядерный чип) для решения в реальном времени обратной кинематики каждой оси робота (преобразование декартовых координат в углы сочленений) и генерации сигналов привода двигателя, обеспечивая точное движение манипулятора по заданному пути.

Оперативная память (RAM): Времено хранит запущенные программы, данные датчиков и промежуточные результаты планирования траекторий, поддерживая высокоскоростные операции чтения и записи для обеспечения реального времени управления.

Флэш-память: Хранит операционную систему робота (например, RobotWare от ABB), пользовательские программы, параметры конфигурации и журналы неисправностей, сохраняя целостность данных при отключении питания.

Принцип: Подключается к ручным пультам управления, датчикам (например, трекерам шва сварки) или сторонним устройствам, передавая данные конфигурации низкой скорости или диагностическую информацию.

Принцип: Позволяет осуществлять реальное время коммуникации с сервоприводами каждой оси робота, внешними ПЛК или хост-компьютерами, передавая управляющие команды и обратную связь о статусе (например, положение, скорость, ток двигателя) с циклом коммуникации до миллисекунд (≤1мс) для обеспечения синхронизации движения.

Промышленные Ethernet-интерфейсы (например, EtherCAT, Ethernet/IP):

Сериальные порты (RS-232/485) и интерфейс CANopen:

Функция: Преобразует команды движения, вычисленные CPU, в аналоговые (например, ±10В для управления скоростью) или цифровые (импульсы ШИМ) сигналы, распознаваемые сервоприводами.

Принцип: Генерирует высокоточные сигналы привода с помощью цифро-аналоговых преобразователей (ЦАП) и схем усиления сигнала, управляя скоростью, крутящим моментом и положением сервомоторов для плавного движения манипулятора.

Функция: Интегрирует аппаратные схемы безопасности (например, обработку сигналов аварийной остановки, обнаружение конечных выключателей), мгновенно запуская безопасную тормозную систему и отключая приводной питание при обнаружении аномалий (например, выход робота за пределы, перегрев двигателя).

Принцип: Регулярно контролирует ключевые сигналы в реальном времени с помощью независимого от CPU чипа безопасности (например, двухканальная избыточная схема), обеспечивая время реакции на безопасность ≤10мс, соответствующее промышленным стандартам безопасности (например, ISO 13849).

Система RobotWare: Основана на реальном времени операционной системе QNX или VxWorks (RTOS), обладающей планированием задач с миллисекундной точностью для приоритизации задач управления движением (например, интерполяции траекторий) и предотвращения отклонений движения, вызванных прерываниями системы.

Принцип реального времени: Управляет приоритетами прерываний, устанавливая цикл управления двигателем (например, 4мс) как наивысший приоритет, чтобы обеспечить выполнение команд траектории в срок с ошибкой ≤±0.1мс.

Принцип: Преобразует декартовы координаты (X/Y/Z/Rx/Ry/Rz) конечного исполнительного элемента робота в углы сочленений (θ1-θ6) с помощью матриц однородного преобразования, обеспечивая контроль пространственного положения.

Принцип: Принимает точки пути, запрограммированные пользователем (например, точечное перемещение PTP, непрерывный путь CP), вычисляет целевую позицию, скорость и кривые ускорения (например, S-образное ускорение/замедление) каждого сервомотора сочленения с помощью кинематических алгоритмов, предотвращая механические удары при запуске/остановке.

Планирование траектории:

Преобразование координат:

Принцип: Реальное время обратная связь о положении двигателя (разрешение до 16-24 бит, то есть точность до 0.01°) с помощью энкодеров, сравнение с целевой позицией, отправленной CPU, генерация сигналов ошибки и коррекция сигналов привода с помощью PID-регулятора (пропорционально-интегрально-дифференциальный регулятор), формируя замкнутый контур управления "команда-выполнение-обратная связь-коррекция" для обеспечения точности позиционирования (например, ±0.02мм).

PROFINET/EtherCAT: Синхронизируется с ПЛК производственной линии, получает команды производственного процесса (например, "захватить деталь") и передает обратную связь о статусе робота (например, "задача выполнена").

Modbus/TCP: Обменивается данными с датчиками или интеллектуальными приборами (например, реальные значения усилия от датчиков усилия), применяется в сценариях шлифования с управлением усилием, сборки и других.

Мониторинг температуры чипов на материнской плате с помощью датчиков температуры, снижение частоты или отключение при превышении порога (например, 85℃); обнаружение колебаний напряжения (например, 24?！?0%) с помощью цепей мониторинга питания, отключение несущественных нагрузок при аномалиях.

Реальное время сканирование на аномалии сигналов привода (например, перегрузка двигателя, отключение энкодера), запись кодов неисправностей (например, "20201" для перегрузки двигателя) с помощью индикаторов LED (например, POWER, RUN, ERROR) и системных журналов, поддержка удаленной отладки (например, подключение к контроллеру с помощью ABB PC SDK).
