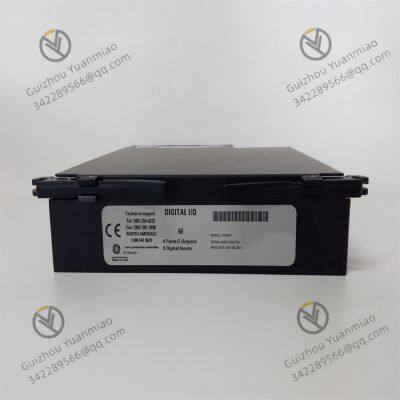

GE UR6EV группа изолирующих терминалов контактного ввода

Основные функции: Он имеет 24 сухих контактных входа и может быть подключен к двум решетчатым клеммникам на клеммной плате контактного ввода с групповой изоляцией для приема сигналов переключателей от внешних устройств. Схема подавления шума на контактном входе может защитить от перенапряжений и высокочастотных помех, обеспечивая стабильность входного сигнала. Поддерживает односторонние и TMR-приложения, может работать с VTCC/VCRC, подключаться к VME-рейкам и обеспечивать надежное поступление контактных сигналов в систему.

Рабочий принцип

Ввод сигнала: UR6EV имеет 24 сухих контактных входа и может быть подключен к двум решетчатым клеммникам на клеммной плате контактного ввода с групповой изоляцией. Сигналы переключателей внешних устройств подключаются к этим клеммам через проводку, тем самым вводя состояние переключателя на физическом уровне в модуль.

Обработка сигнала: Схема подавления шума на контактном входе может обработать входной сигнал, защитив его от перенапряжений и высокочастотных помех, и обеспечить стабильность и точность входного сигнала. Обработанный сигнал может быть подключен к VME-рейку и работать совместно с VTCC/VCRC и т. д., чтобы передать сигнал в последующие системы управления, такие как I/O-процессоры, для логического анализа и управления системой.

Питание: Для возбуждения контактов TBCI (клеммная плата контактного ввода) связана с источником постоянного тока, и номинальное напряжение обычно составляет 24 В постоянного тока. В некоторых приложениях, например, при сухом контактном вводе на H1, питание осуществляется от плавающего источника постоянного тока 125 В (100 - 145 В постоянного тока), управляемого турбиной, и ток этого источника ограничивается в распределительном модуле, чтобы обеспечить безопасную и стабильную работу системы.

Механизм диагностики: Модуль измеряет напряжение возбуждения. Если возбуждение ниже 40% номинального напряжения, компонент/плата I/O установит и заблокирует диагностическое предупреждение. Все входы распределительных щитов могут быть установлены в состояние открытого контакта (безопасного отказа), и входы, не прошедшие диагностический тест, будут принудительно переведены в режим безопасности. Сбой также произойдет, если вход с этой платы не соответствует TMR-значениям голосования со всех трех плат. Кроме того, каждый разъем клеммной платы имеет свое собственное идентификационное устройство. Компонент/плата I/O запросит информацию от этого устройства, чтобы точно идентифицировать и диагностировать состояние каждого подключения и входа.

Сценарии применения

Промышленная автоматизация: Его можно использовать для мониторинга состояния работы производственного оборудования, например, запуска и остановки двигателей и открытия и закрытия клапанов, точно вводя эти сигналы переключателей в систему управления, чтобы обеспечить автоматическое управление и мониторинг производственного процесса. Например, на автомобильной производственной линии он используется для мониторинга состояния работы оборудования на каждой рабочей станции, обеспечивая сигнальные поддержки для согласованной работы производственной линии.

Процессное управление: В таких отраслях, как химическая промышленность, нефтяная промышленность и фармацевтика, он может контролировать дискретные состояния в процессе производства, например, состояние давления в реакторе и сигналы положения клапанов трубопроводов, помогая системе управления оперативно получить информацию о ключевых состояниях в процессе производства и обеспечить точное управление процессом и безопасность.

Автоматизация зданий: Его можно использовать для мониторинга состояния переключателей в здании, например, открытия и закрытия дверей и окон, состояния работы лифтов, состояния световых переключателей и т. д., а также для мониторинга состояния безопасности оборудования, таких как системы контроля доступа, датчики тревоги и т. д. Передача этих сигналов в систему автоматизации зданий позволяет обеспечить интеллектуальное управление оборудованием здания и мониторинг безопасности.

Управление энергетикой: Его можно использовать для мониторинга и управления состоянием переключателей и датчиков в энергетических системах, например, состоянием открытия и закрытия переключателей в подстанциях и состоянием работы генераторов в электростанциях, обеспечивая данные для стабильной работы и оптимизированного распределения энергетических систем.

Транспортная система: В таких аспектах, как управление светофорами и мониторинг дорожного движения, его можно использовать для определения дорожной обстановки, например, сигнала от датчиков транспортных средств и состояния включения/выключения светофоров, что способствует интеллектуальному управлению дорожными сигналами и мониторингу и управлению транспортным потоком.
