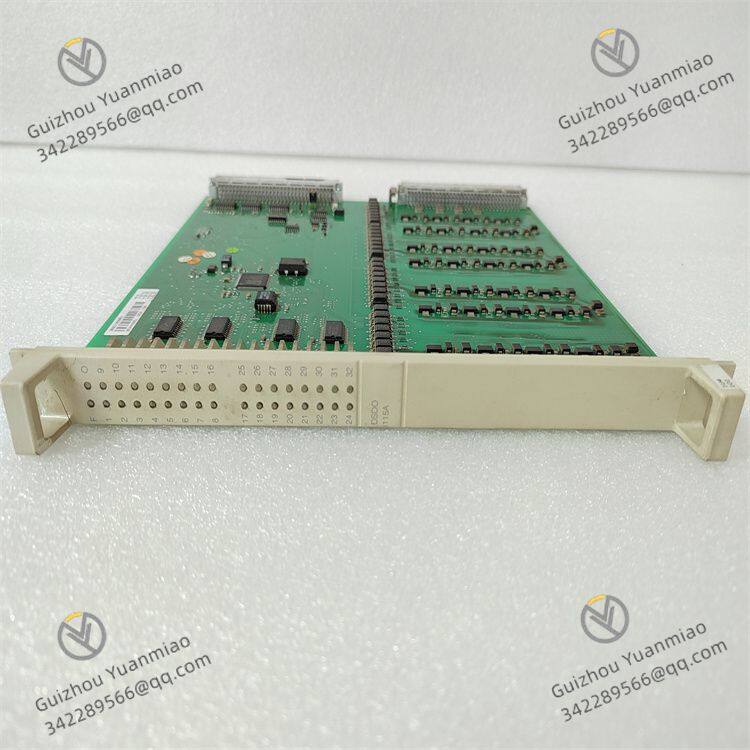

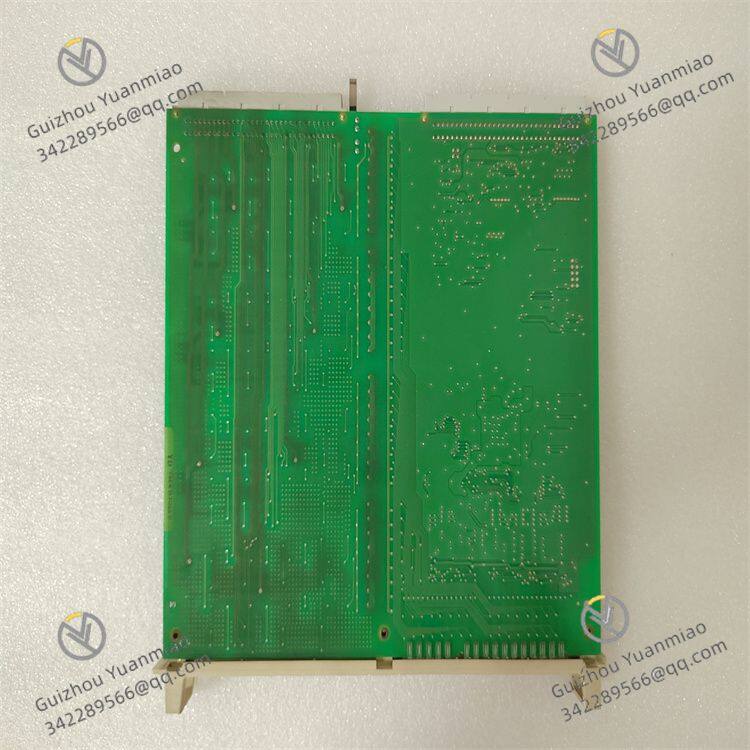

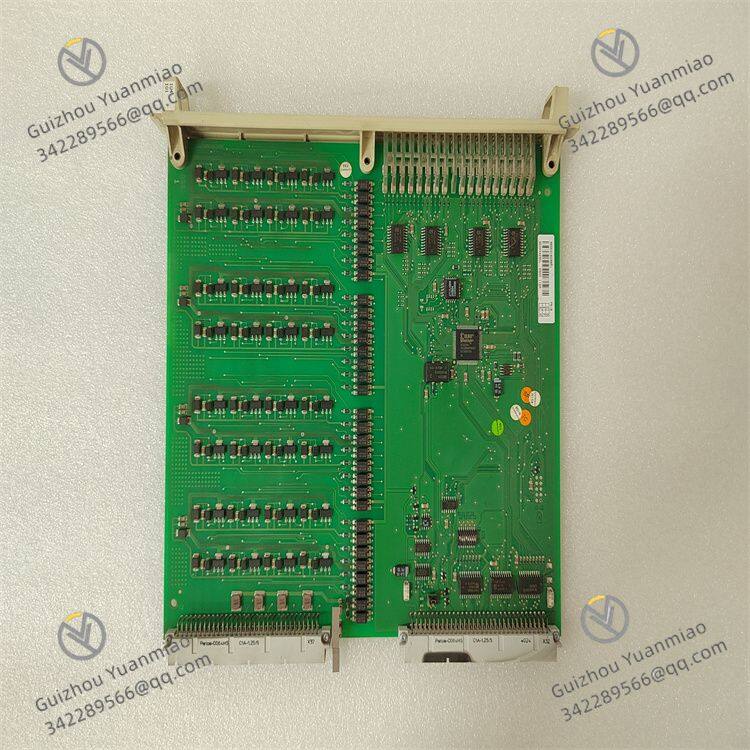

ABB DSDO115A 3BSE018298R1 Дискретная плата вывода

Выходные каналы: 8 независимых цифровых выходов, поддерживающих сигналы DC 24V (логический ?1?: выход DC 24V, логический ?0?: выход 0V), способных управлять резистивными и индуктивными нагрузками (например, реле, электромагнитные клапаны).

Электрическая изоляция: Каждый канал оптически изолирован от системы с напряжением изоляции ≥500V AC, чтобы предотвратить влияние внешнего помеха на контроллер.

Механизмы защиты: Встроенная защита от короткого замыкания и перегрузки автоматически отключает выход при аномалиях нагрузки, чтобы избежать повреждения модуля; поддерживает поглощение перенапряжения (например, защиту от обратной ЭДС для индуктивных нагрузок при отключении питания).

Индикаторы LED: Каждый канал имеет соответствующий индикатор статуса (включен при наличии действительного выходного сигнала), на верхней части модуля есть индикаторы POWER и FAULT для отображения статуса работы в режиме реального времени.

Диагностика неисправностей: Поддерживает детектирование неисправностей на уровне канала (например, короткое замыкание, разрыв цепи, перегрузка), информация о неисправностях передается на контроллер по шине для быстрого определения места проблемы.

Коммуникационный интерфейс: Общается с контроллером через заднюю панель S800 I/O, поддерживает настройку параметров (например, полярность выхода, режим реакции на неисправности) с помощью программного обеспечения ABB Control Builder.

Поддержка горячего переключения: Позволяет заменять модуль без отключения питания, уменьшая время простоя системы и подходящая для сценариев непрерывной работы.

Способы установки:

Требования к окружающей среде: Удерживать от сильных электромагнитных источников, относительная влажность воздуха ≤95% (без конденсации), оставить ≥10мм зазор для охлаждения.

Соединение питания: Использовать экранированные кабели сечением 1.5мм2 для подключения питания DC 24V (+24V/GND) с правильной полярностью, рекомендуется серийный предохранитель на 2А.

Соединение выходных сигналов:

Заземление: Подключить клемму заземления модуля к шине заземления системы (сопротивление заземления ≤10Ом), чтобы уменьшить электромагнитное помеха.

Проверка аппаратного обеспечения: Убедиться, что модуль надежно установлен, питание и выходные провода не имеют коротких замыканий, клеммы COM правильно подключены, и диоды свободного хода для индуктивных нагрузок имеют правильную полярность.

Настройка программного обеспечения: Добавить модель модуля (DSDO115A) в ABB Control Builder, настроить тип выхода и режим реакции на неисправности, и назначить адреса ввода-вывода (например, %Q0.0-%Q0.7).

Тест функциональности: Отправить выходные сигналы через контроллер, наблюдать, зажигаются ли соответствующие индикаторы LED каналов, и измерить напряжение на нагрузке, чтобы подтвердить, что оно соответствует ожиданиям (24V или 0V).

POWER: Светится постоянно → нормальное питание; не горит → проверить проводку питания или предохранитель.

FAULT: Не горит → нормальная работа; светится постоянно → неисправность модуля (возможное короткое замыкание выхода, перегрузка или аномалия внутренней схемы), требуется отключить питание для проверки нагрузки или замены модуля.

Индикатор LED канала: Светится постоянно → действительный выходной сигнал; не горит → отсутствие выходного сигнала или разрыв цепи (проверить повреждение нагрузки или неплотное соединение проводов).

Отсутствие выходного сигнала на канале: Проверить неплотное соединение проводов, короткое замыкание нагрузки или провести тест с заменой канала.

Аномальное нагревание выхода: Скорее всего, из-за перегрузки или короткого замыкания нагрузки, требуется отключить нагрузку для пошаговой диагностики.

Неисправность нескольких каналов: Возможно, вызвано электромагнитным помеха; усилить заземление или использовать экранированные кабели, и убедиться, что нагрузки соответствуют техническим характеристикам.

Производственные линии: Управлять электромагнитными клапанами цилиндров и контакторами двигателей конвейеров для сортировки деталей или управления запуском/остановкой оборудования, например, управление движением роботов на линиях упаковки продуктов питания.

Электроснабжение системы: Управлять катушками включения выключателей и разъединителей, подключать к ПЛК для автоматизированного управления подстанцией.

Автоматизация технологического процесса: Управлять питательными клапанами и запуском/остановкой двигателей мешалок в химических реакторах, взаимодействовать с системами безопасности.

Автоматизация зданий: Управлять электромагнитными замками систем контроля доступа и дымоотводными заслонками пожарных систем, подключать к системам BA для обеспечения безопасности и пожарной защиты.
