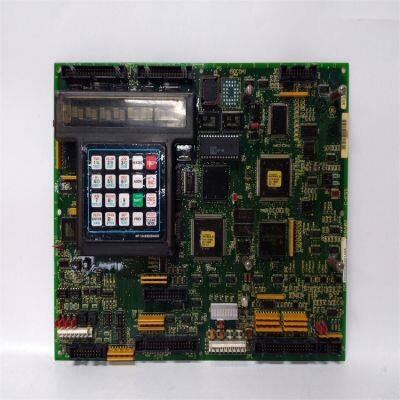

DS200LDCCH1AGA Сетевой (LAN) коммуникационный модуль

• Вес: Приблизительно 0,76 кг.

• Габариты: Компактные, подходящие для установки в шкафах управления и другом оборудовании с ограниченным пространством.

• Электрические характеристики: Он имеет рабочее напряжение 24 В DC и разработан с учетом энергоэффективности для долговременной стабильной работы.

• Диапазон температур: Может работать в диапазоне температур от - 30℃ до 65℃, адаптируясь к различным промышленным условиям.

• Антиинтерференционная способность: У него есть определенные антипромышленные меры, чтобы обеспечить надежную работу в сложных промышленных электромагнитных средах.

Советы по аппаратуре и технические характеристики Как и у любого устройства из серии Mark V компании General Electric; функциональность этой платы DS200LDCCH1AGA представлена за счет включения в ее внутреннее устройство определенной серии аппаратных компонентов и характеристик компонентов. В коммуникационной карте DS200LDCCH1AGA на борту установлено четыре микропроцессора. Доступен процессор управления локальной сетью (LCP), который может принимать пять различных типов шин, подаваемых на привод. Также имеется процессор управления приводом (DCP), который обрабатывает аналоговые и цифровые преобразования ввода-вывода. DCP также может управлять и преобразовывать периферийные устройства ввода-вывода, такие как энкодеры и таймеры. Предоставлен процессор управления двигателем (MCP) для обработки цифрового ввода-вывода, отправляемого на привод. Если для вычислений требуется дополнительная вычислительная мощность, которую не может обеспечить DCP, то дополнительную мощность для выполнения этих функций обеспечит сопроцессор двигателя (CMP). На плате есть буквенно-цифровая клавиатура, используемая для системного программирования и диагностических целей. Шесть вспомогательных ПРОМ в конструкции этой платы управления приводом/коммуникационной локальной сети DS200LDCCH1AGA отвечают за хранение конфигурационных данных этого устройства DS200LDCCH1AGA. Каждый из этих ПРОМ был запрограммирован на заводе, хотя в оригинальном инструкционном руководстве к DS200LDCCH1AGA отмечается, что их можно перепрограммировать в полевых условиях по необходимости. Для диагностики и адаптации к возможным и распространенным функциональным неисправностям в конструкцию этой платы DS200LDCCH1AGA также включена отдельная кнопка сброса. При отправке от AX Control плата DS200LDCCH1AGA будет упакована в защитный статически-стойкий пластиковый пакет. Прежде чем извлечь устройство из транспортного контейнера, пожалуйста, ознакомьтесь с параметрами установки, предоставленными производителем карты. В обоих руководствах по серии и соответствующем техническом описании платы содержится полное руководство по электропроводке этой коммуникационной карты. Все модели серии Mark V получали техническую поддержку от General Electric. Модель DS200LDCCH1AGA имеет настраиваемые в полевых условиях параметры; одним из них является EEPROM U9, который будет запрограммирован для загрузки значений конфигурации привода, необходимых для правильной работы блока LDCC. Программное обеспечение EEPROM U9 можно передать непосредственно в блок LDCC, переставив U9 с другой платы управления приводом.

Часто задаваемые вопросы о DS200LDCCH1AGA Какой тип приводов предоставляет DS200LDCCH1AGA? DS200LDCCH1AGA обеспечивает основные функции привода и управления вводом/выводом для приводов и возбудителей Directo - Matic 2000 от General Electric. Какие есть контрольные точки и их определения на модели DS200LDCCH1AGA? Некоторые из контрольных точек на этой модели - это P5, DCOM1/DCOM2 и FCLK. Контрольная точка P5 используется для регулировки 5 - вольтного источника питания. Контрольные точки DCOM1/DCOM2 контролируют общий нулевой опорный потенциал, используемый для всех тестовых сигналов. Контрольная точка FCLK показывает, что устройство работает, и 8 МГц выход поступает от генератора на выходе процессора контроллера двигателя по мере необходимости. Для всех остальных контрольных точек обратитесь к Таблице 1 на странице пять в руководстве LDCC. Какое руководство следует использовать с DS200LDCCH1AGA? С DS200LDCCH1AGA используйте Руководство GEI - 100216. Это руководство для DS200LDCCH1AGA - это Руководство по плате управления приводом/сетевым коммуникациям двигателей и промышленных систем от GE. Хотя это не полное руководство по установке, эксплуатации и техническому обслуживанию DS200LDCCH1AGA, это руководство поможет вам понять DS200LDCCH1AGA.
