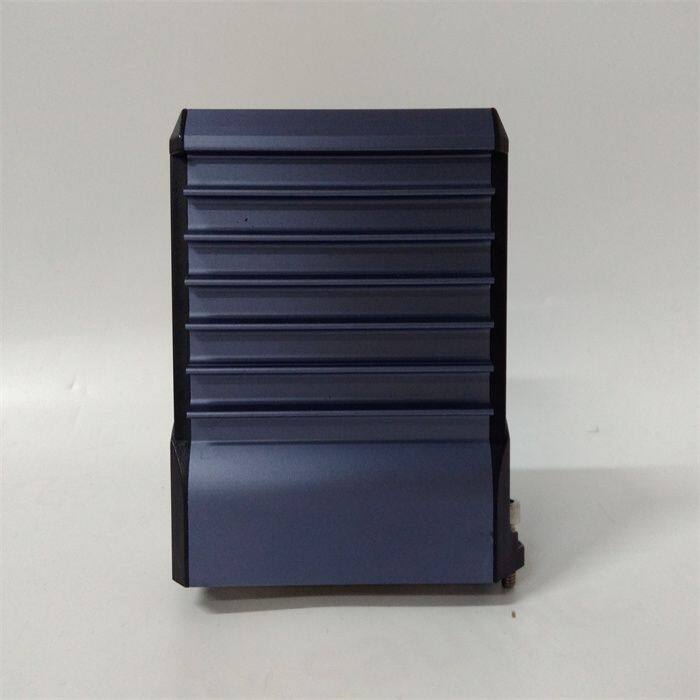

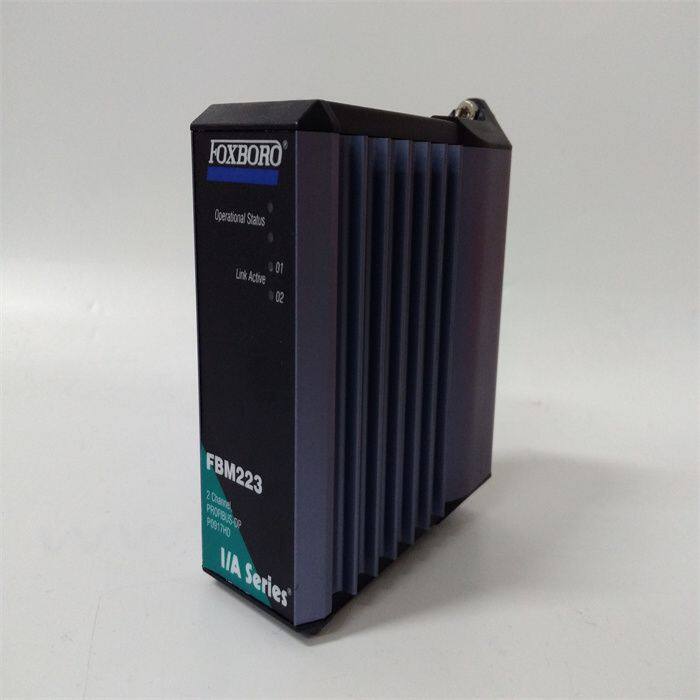

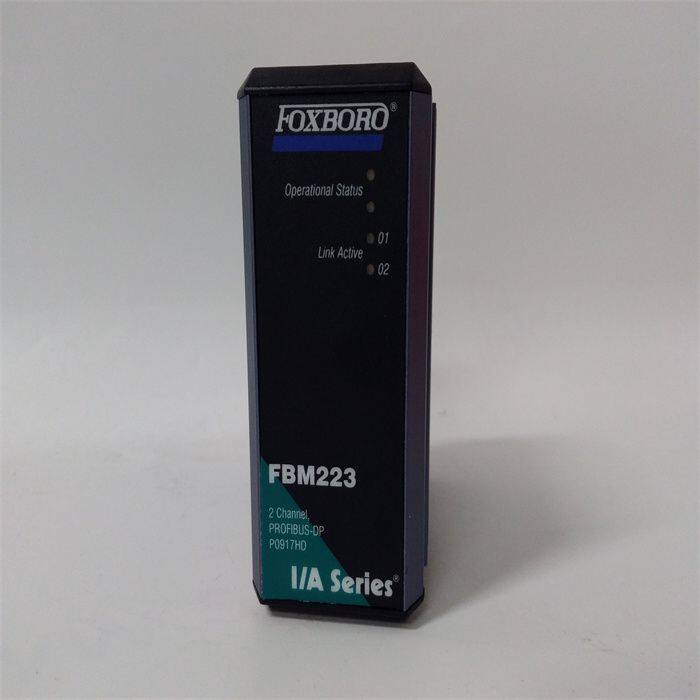

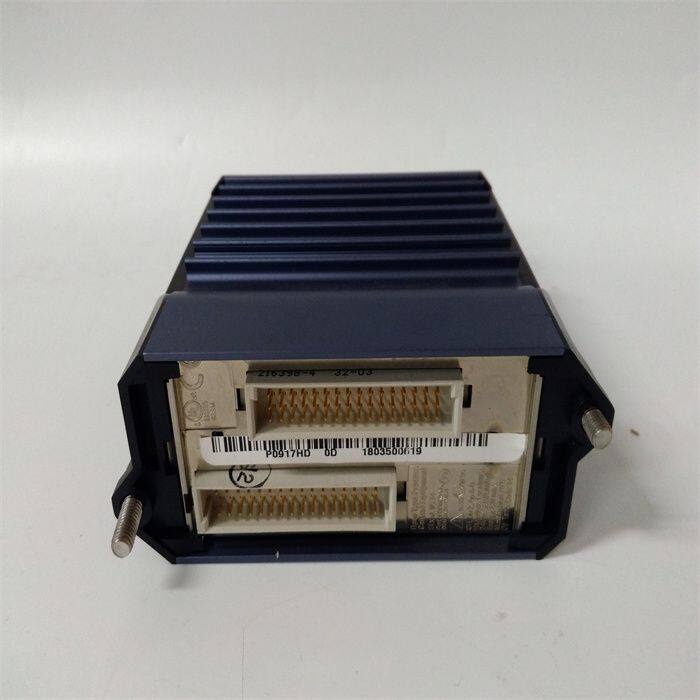

Foxboro FBM223 P0917HD Интерфейсный модуль шинного ввода-вывода

Foxboro FBM223 (P0917HD) - это цифровой модуль ввода/вывода, который в основном используется для подключения цифровых устройств на месте (например, датчиков близости, электромагнитных клапанов, контакторов и т.д.) к системе управления, обеспечивая сбор цифровых сигналов и вывод управляющих сигналов. Он является важной частью распределенной системы управления (DCS). Характеристики ввода: обычно имеет несколько цифровых входных каналов, которые могут принимать сигналы от сухих или влажных контактов. Эти каналы могут быстро и точно собирать сигналы состояния устройств на месте, таких как работа/остановка устройств, открытое/закрытое состояние клапанов и т.д., и преобразовывать их в цифровые сигналы для передачи в систему управления. Характеристики вывода: имеет соответствующее количество цифровых выходных каналов, которые могут выводить сигналы высокого или низкого уровня для управления действиями устройств на месте. Выходные каналы имеют определенную мощность, и могут напрямую управлять некоторыми небольшими реле, индикаторными лампами и другими устройствами. Они также могут управлять более мощными устройствами с помощью промежуточных реле и другими методами.Интерфейс связи: Он обменивается данными с главным контроллером или другими модулями с помощью протоколов полевых шин, таких как Foundation Fieldbus, обеспечивая быстрый обмен и общий доступ к данным и облегчая интеграцию в сложные промышленные автоматизированные системы управления. Функция диагностики: Он имеет функцию самодиагностики и может в реальном времени отслеживать состояние работы самого модуля и состояние сигналов каждого канала. При возникновении неисправности (например, короткого замыкания канала, разрыва цепи, неисправности связи и т.д.) он может оперативно послать сигнал тревоги и предоставить подробную информацию о неисправности с помощью индикаторов или методами связи, что позволяет обслуживающему персоналу быстро определить место неисправности и устранить ее. Области применения: Он широко используется в автоматизированных системах управления многих промышленных отраслей, таких как нефтяная, химическая, энергетическая, металлургическая, фармацевтическая, пищевая и напитковая промышленности и др. В этих отраслях он применяется для выполнения функций, таких как логическое управление, мониторинг состояния и безопасные блокировки различных устройств. Физические характеристики: Он имеет компактную модульную конструкцию, что облегчает установку в стандартных шкафах или стойках. Он обладает хорошей помехоустойчивостью, может адаптироваться к сложной электромагнитной среде промышленного предприятия и может стабильно работать при определенных условиях температуры, влажности и вибрации. Его параметры, такие как диапазон рабочих температур и требования к источнику питания, могут различаться в зависимости от конкретных характеристик продукта, и обычно они могут удовлетворить требованиями к окружающей среде большинства промышленных предприятий.

Общие этапы установки: Подготовительная работа Подтвердить оборудование и аксессуары: Проверить, полный ли модуль и его аксессуары, включая сам модуль, монтажный рельс, клеммные блоки, винты и т. д. Проверить внешний вид модуля на наличие повреждений, деформаций и т. д. Подготовить инструменты: Подготовить инструменты, необходимые для установки, такие как отвертки, ключи, штифтеры и т. д. Определить место установки: Выбрать подходящее место для установки. Установочная среда должна иметь хорошее вентиляция и быть сухой, а температура и влажность должны быть в допустимом диапазоне эксплуатации модуля (как правило, диапазон рабочей температуры от -40°C до +70°C, а относительная влажность - 5% - 95% без конденсации). В то же время его следует держать подальше от сильных источников электромагнитного помеха, чтобы избежать влияния на нормальную работу модуля. Если он устанавливается в шкафу, убедиться, что в шкафу есть достаточно места для отвода тепла и прокладки проводов. Проверить систему электропитания и шин связи: Убедиться, что электропитание и система шин связи, к которой будет подключен модуль, работают нормально, напряжение электропитания соответствует требованиям модуля, а связь по шине связи нормальная.Установите модуль на рейку Установите рейку: закрепите монтажную рейку на шкафу или монтажной плате. Используйте подходящие винты, чтобы убедиться, что рейка надежно установлена и горизонтальна. Рейка должна быть способна нести вес модуля, а место установки должно быть удобным для последующих операций по прокладке кабелей и техническому обслуживанию. Установите модуль на рейку: протолкните модуль FBM223 P0917HD вдоль пазов рейки до полного фиксирования модуля на месте. Убедитесь, что модуль надежно установлен на рейке и не будет дрожать или ослабевать. Закрепите модуль: используйте крепежные винты, прилагаемые к рейке, или собственное крепежное устройство модуля, чтобы дополнительно закрепить модуль на рейке и предотвратить смещение модуля по причинам, таким как вибрация во время работы.

Подключите источник питания Определите интерфейс питания: тщательно проверьте маркировки на модуле, чтобы определить расположение и полярность интерфейса входа питания. Как правило, на модуле будут четкие маркировки, например, "+" для положительного полюса и "-" для отрицательного полюса. Подключите кабель питания: используйте кабель питания соответствующих характеристик. Подключите один конец кабеля к интерфейсу входа питания модуля, а другой конец - к источнику постоянного тока, соответствующему требованиям модуля по питанию. При подключении убедитесь в правильной полярности источника питания, чтобы избежать повреждения модуля из - за обратного подключения. Проверьте соединение питания: после завершения подключения еще раз проверьте, надежно ли подключен кабель питания и нет ли расхватов или плохого контакта. Вы можете немного потянуть за кабель, чтобы убедиться в устойчивом соединении.

Подключите шину полей. Выберите подходящую шинную кабель: В соответствии с типом шин полей (например, Foundation Fieldbus) выберите шинный кабель соответствующих характеристик. Кабель должен иметь хорошие электрические характеристики и способность противодействовать помехам. Подключите шинный интерфейс: Подключите один конец шинного кабеля к интерфейсу шин полей модуля, а другой конец - к шинному интерфейсу главного контроллера или других соответствующих модулей. При подключении убедитесь, что интерфейс надежно подключен, и следуйте правилам подключения шины. Установите концевые резисторы: Если система шин полей требует установки концевых резисторов, необходимо правильно установить концевые резисторы на обоих концах шины в соответствии с нормами, чтобы обеспечить стабильность шинной связи.

Проверьте установку. Проверьте проводку: Еще раз проверьте, правильно ли и надежно проведены все провода, а также есть ли такие ситуации, как короткое замыкание или разрыв цепи. Особое внимание уделите электропроводке и шинной проводке, чтобы убедиться, что нет неправильных соединений или расцеплений. Проверьте установку модуля: Проверьте, надежно ли модуль установлен на рельсе, затянуты ли винты и не наклонен ли или не смещен ли модуль. Очистите место: Уберите мусор и отходы, образовавшиеся в процессе установки, чтобы сохранить чистоту места установки.
