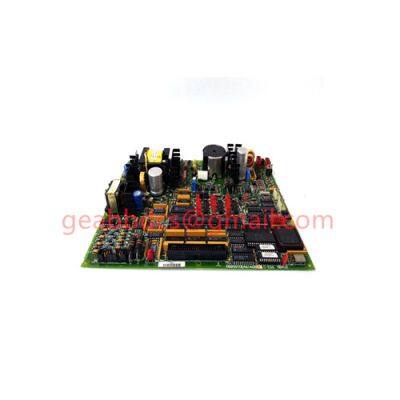

DS200VPBLG2A

Это устройство можно непосредственно установить за главным станцией Profibus DP для преобразования одной кабельной шины в резервную шину; оно также может быть установлено на подчиненной станции для преобразования резервных шин в некредандантные кабели, при этом обладает такими характеристиками, как оптоэлектронное развязка и снижение помех. Продукт имеет промышленный дизайн, уровень защиты IP30, гофрированный алюминиевый усиленный корпус, монтаж на рейке 35 мм, широкий диапазон входного напряжения постоянного тока (9-36) В, а также такие преимущества, как выход сигнала тревоги на реле, резервность питания от двух источников и изоляционная защита.

Особенности:

*Поддерживает предопределенные скорости связи в соответствии со стандартами спецификации

*Поддержка ручной настройки всех стандартных скоростей или адаптации скорости для переключателей номера (скорости всех электрических интерфейсов должны быть одинаковыми)

*6 двузвенных светодиодных индикаторов статуса, выходной сигнал тревоги реле при отключении питания

*Защита от молнии для электрического интерфейса 4000 В, переток 1,5 А, защита от перенапряжения 600 Вт. Индустриальный дизайн, сертификация по испытаниям электромагнитной совместимости (ЭМС)

*Широкополосный резервный двухконтурный источник питания DC9 - 36В, электрическая изоляция питания DC1500В, защита от обратного включения

*Уровень защиты IP30, корпус с армированной гофрированной алюминиевой оболочкой, установка по стандартному промышленному способу на направляющую рельс 35 мм

Показатели производительности:

Электрический интерфейс данных:

*9-звенный разъем Sub_D сконфигурирован и имеет назначение контактов в соответствии с протоколом Profibus DP

*Поддерживает стандарт шины Profibus DP

*Скорость связи: 9,6 кбит/с, 19,2 кбит/с, 45,45 кбит/с, 93,75 кбит/с, 187,5 кбит/с, 500 кбит/с, 1,5 Мбит/с, 6 Мбит/с и 12 Мбит/с

*Обеспечены функции защиты от молнии 4000В, защиты от перетоков 1,5А и защиты от перенапряжений 600Вт;

*Концевой сопротивление: Данное устройство не оснащено концевым сопротивлением. Подключите его внешним образом по необходимости.

Питание и защита:

*Питание: Двойной вход питания с резервированием, постоянное напряжение (9 - 36) В, типичное постоянное напряжение 24В, потребление мощности менее 4Вт, с функцией galvanic isolation напряжения постоянного тока 1500В и обратной защиты, промышленный интерфейс терминала

*Релевая выходная сигнализация: Выходная сигнализация об аварии связи и аварии питания, емкость контактов: постоянное напряжение 48В/1А, промышленный интерфейс терминала

Механические характеристики:

*Внешние размеры: 13
