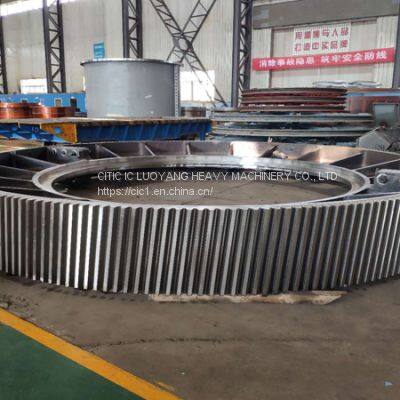

Щелевой колесо

Цена FOB

Договороспособный / Set

1 Set(Мин.заказ)

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Описание продукта

CIC является центром литья и ковки в южно-центральной части Китая, оснащенным 50-тонной электродуговой печью, 60-тонной печью для литья с лaddle refining (LF) и 60-тонной печью для вакуумной дегазации (VD/VOD) и т.д. В качестве производителей ободных шестерен , мы можем разливать 350 тонн жидкой стали за один раз и производить более 200 000 тонн высококачественной жидкой стали, а также изготовлять высококачественную сталь более чем 260 марок, таких как углеродистая сталь, конструкционная легированная сталь, конструкционная сталь, жаростойкая сталь и нержавеющая сталь с особыми требованиями. Максимальная масса литых изделий, серых литых изделий, графитовых чугунных изделий и цветных металлов составляет соответственно 200 тонн, 30 тонн, 20 тонн и 205 тонн.

Особенности ободной шестерни печи

l??Диапазон модулей: от 10-м модуля до 70-м модуля.

l??Диаметр: от минимального 800 мм до 16000 мм.

l??Вес: максимально 120 тонн за одну деталь.

l??Три различных конструкции: сварной стальной - кованный кольцевой - прокатанный лист.

?Стандарты/Сертификаты: ? UNI EN ISO ? AWS ? ASTM ? ASME ? DI

Наши преимущества rotary kiln girth gear?

l??Продукты по проектам заказчиков

l??Сильные возможности механической обработки и термической обработки

l??Строгий контроль качества

l??Срочная доставка

?Опыт сотрудничества с компаниями из списка Fortune 500

Процесс изготовления Grith Gear

l??Ковка или литье

l??Нормализация и закалка - механическая обработка

l??Закалка и отпуск

?Финишная механическая обработка (шлифование зубьев)

Технические параметры Grith Gear

№	Пункт	Описание
1	Диаметр	≤15 м
2	Модуль	≤45
3	Материал	Литой легированный сталь, литой углеродистый сталь, кованый легированный сталь, кованый углеродистый сталь
4	Конструкция	Целостная, полураздельная, четырехдетальная и многодетальная
4	Конструкция
5	Тепловая обработка	Отпуск после закалки, отпуск после нормализации, закалка и отпуск после цементации
5	Тепловая обработка
6	Профиль зуба	Внутреннее колесо, наружный зубчатый венец
7	Стандарт	ISO, EN, DIN, AISI, ASTM, JIS, IS, GB

План контроля и испытаний венечного зубчатого колеса

№	Пункт	Область контроля	Критерии приемки	Этап контроля	Сертификаты
1	Химический Состав	Образец	Требования к материалу	При плавке После термообработки	Химический состав Отчет
2	Механические Свойства	Образец (Пробная штанга на корпусе шестерни)	Технические требования	После термообработки	Механические свойства Отчет
3	Тепло Обработка	Целое тело	Стандарт производства	Во время термообработки	Отчет о термообработке Кривые термообработки Термообработка
4	Твердость Тест	Поверхность зуба, 3 точки на каждые 90°	Технические требования	После термообработки	Отчет о тесте твердости
	Твердость Тест	Поверхность зуба, 3 точки на каждые 90°	Технические требования	После полуфабрикатного Механической обработки	Отчет о тесте твердости
5	Измерение размеров Контроль	Весь корпус	Чертёж	После полуготовой Обработки	Отчёт о контроле размеров Отчёт
	Измерение размеров Контроль	Весь корпус	Чертёж	Финишная обработка	Отчёт о контроле размеров Отчёт
6	Магнитный контроль (МТ)	Поверхность зуба	Согласованный стандарт	После финишной Фрезеровки зубчатого колеса	Отчёт по МТ
7	UT	Части спиц	Согласованный стандарт	После черновой обработки	Отчет по УЗ-контролю
				После сварки
				После полуфабрикатного обработки
8	PT	Область дефекта	Дефекты не обнаружены	После вырытия После сварки	Запись по ПТ-контролю
9	Контроль маркировки	Весь корпус	Стандарт производства	Контроль готовой продукции	Фотографии
10	Внешний вид Контроль	Весь корпус	Требования CIC	До упаковки (Контроль готовой продукции)	Фотографии
11	Контроль против коррозии Контроль	Весь корпус	Согласованный антикоррозийный агент	До упаковки	Фотографии
12	Упаковка Контроль качества	Целое изделие	Согласованная форма упаковки	Во время упаковки	Фотографии

Частичные характеристики венцового колеса

№	Материал	Внешний диаметр/мм	Модуль	Применение	Клиент
1	T30MoCrNi14	10394	28	SAG	Румыния
2	T30MoCrNi14	8356	28	Ball Mill	Румыния
3	G35CrNiMo6-6	5910	39	Rotary Kiln	KHD
4	G34CrMo4	6180	30	Cement Mill
5	G35CrNiMo6-6	6362	42	Вращательная печи
6	G35CrNiMo6-6	6362	42	Вращательная печи
7	G34CrMo4	5909	39	Вращательная печи
8	G34CrMo4	6362	42	Вращательная печи
9	G34CrMo4	6621	39	Вращательный печь
10	ZG 35CrNiMo	5452	45	Вращательный печь	Тунис
11	ZG 35CrMo	4868	22	Цементный мельница	Тунис
12	G34CrMo4	6362.5	42	Цементный вращающийся печь	Giant→KHD
13	G35CrNiMo6-6	7369	45	Цементный вращающийся печь
14	G34CrMo4	5964	42	Цементный вращающийся печь
15	ASTM 4140	7289	25.4	/	American Rexnord
16	ZG42CrMo	6972	25	Цементный вращающийся печь	Гонконг
17	ZG42CrMo	3400	25	Сахарный сушильный аппарат	Япония TSK
18	ZG42CrMo	3480	20	Сахарный сушильный аппарат	Япония TSK
19	ZG310-570	3360	20	Сушилка удобрений	Малайзия
20	ZG310-570	3640	20	Гранулятор удобрений
21	ZG42CrMo	4100	32	Охладитель удобрений
22	ZG42CrMo	5550	25	Сушилка удобрений
23	ZG42CrMo	3040	20	Гранулятор удобрений
24	GS35CrMoV	7318	20.32	/	Венесуэла
25	ASTM 4140	7560	40	Сушильный аппарат	Венесуэла
26	ZG42CrMo	6633	25.4	Вращательный печь	Корея
27	ZG42CrMo	5688	36	PTA Dryer	Japan TSK

Как один из производителей тяжелой техники, у нас также есть различные типы центрифуги для шлама в продаже. Если у вас есть потребность, пожалуйста, свяжитесь с нами.
