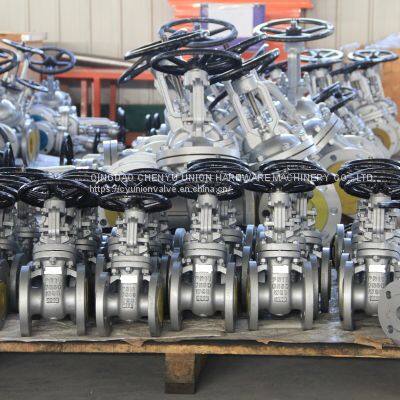

ЗАВОДНОСТУПЕНЧАТЫЙ КЛАПАН ДИН-типа

Цена FOB

Договороспособный / Piece

20 Pieces(Мин.заказ)

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Название бренда	без бренда или OEM	Материал	Литейное производство
Структура	Ворота	Стандартный или нестандартный	Стандартный
Давление	Высокое давление	Мощность	Другое
Медиа	Масло	Температура среды	Высокая температура

Описание продукта

техническая информация:

1. КОНСТРУКЦИЯ И ИЗГОТОВЛЕНИЕ: API 600

2. РАЗМЕРЫ ПРОМЕЖУТКА МЕЖДУ СОЕДИНЕНИЯМИ: ASME B16.10

3. РАЗМЕРЫ ФЛАНЦЕВ НА КОНЦАХ: ASME B16.5

таблица материалов:

ПОЗИЦИЯ	НАЗВАНИЕ ДЕТАЛИ	МАТЕРИАЛЫ	ПОЗИЦИЯ	НАЗВАНИЕ ДЕТАЛИ	МАТЕРИАЛЫ
1	КОРПУС	ASTM A216 WCB	12	НАКОНЕЧНИК ГАЙКА (возможно, опечатка в исходном тексте "RERANING NUT")	СТАЛЬ
2	КРЫШКА	ASTM A216 WCB	13	МАЗНЫЙ КЛАПАН	СБОРКА
3	БОЛТ КРЫШКИ	ASTM A193 B7	14	ФЛАНЕЦ УПАКОВОЧНОГО КОЛЬЦА	ASTM A216 WCB
4	ГАЙКА КРЫШКИ	ASTM A194 2H	15	УПАКОВОЧНОЕ КОЛЬЦО	2CR13
5	ЗАМКНУТЫЙ ГОЛОВОЙ БОЛТ УПАКОВОЧНОГО КОЛЬЦА	ASTM A193 B7	16	УПАКОВКА	ГРАФИТ
6	ГЛАНДОВАЯ ГАЙКА	ASTM A194 2H	17	ЗАДНЯЯ НАСТИЛКА	2CR13
7	ПРОКЛАДКА	СТАЛЬ	18	СТВОЛ	2CR13
8	ШТИФТ	СТАЛЬ	19	ПРОКЛАДКА	SS304+ГРАФИТ
9	РУЧНОЙ КОЛЕСО	ЧУГУН С КУКОЛКОВЫМ ГРАФИТОМ	20	ДИСК	ASTM A216 WCB+13CR
10	ГАЙКА РУЧНОГО КОЛЕСА	СТАЛЬ	21	САДЛО	ASTM A105+13CR
11	ГАЙКА СТВОЛА	ЧУГУН С КУКОЛКОВЫМ ГРАФИТОМ

размеры:

NB	d	L	D	W	R	t	f	D0	H	N-φh
2"	50.8	178	150	120.7	92.1	14.3	2	200	395	4-19
2-1/2"	63.5	190	180	139.7	104.8	15.9	2	200	437	4-19
3"	76.2	203	190	152.4	127	17.5	2	250	465	4-19
4"	101.6	229	230	190.5	157.2	22.3	2	280	560	8-19
5"	127	254	255	215.9	185.7	22.3	2	280	661	8-22
6"	152.4	267	280	241.3	215.9	23.9	2	315	759	8-22
8"	203.2	292	345	298.5	269.9	27	2	350	960	8-23
10"	254	330	405	362	323.8	28.6	2	400	1155	12-26
12"	304.8	356	485	431.8	381	30.2	2	450	1357	12-26
14	336.6	381	535	476.3	412.8	33.4	2	500	1500	12-29
16	387.4	406	595	539.8	469.9	35	2	560	1698	16-29
18	438.2	432	635	577.9	533.4	38.1	2	600	1980	16-32
20	489	457	700	635	584.2	41.3	2	700	2220	20-32
24	590.6	508	815	749.3	692.2	46.1	2	800	2610	20-35
