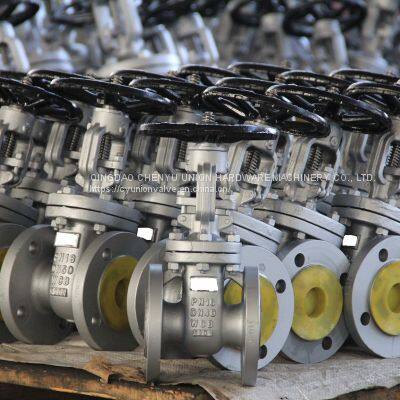

ЗАВОДНЫЙ КЛАПАН ИЗ СПЛАВА WCB ПО СТАНДАРТУ ANSI

Цена FOB

Договороспособный / Piece

20 Pieces(Мин.заказ)

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Название бренда	без бренда или ОЕМ	Материал	Литейное производство
Структура	Ворота	Стандартный или нестандартный	Стандартный
Давление	Высокое давление	Мощность	Другое
Медиа	Масло	Температура среды	Высокая температура

Описание продукта

техническая информация:

1. ДИЗАЙН И ИЗГОТОВЛЕНИЕ:API 600?

2. РАЗМЕРЫ МЕЖДУ СОПРЯЖЕННЫМИ ПОВЕРХНОСТЯМИ:ASME B16.10

3. РАЗМЕРЫ ФЛАНЦЕВ НА КОНЦАХ:ASME B16.5

таблица материалов:

ПОЗИЦИЯ	НАЗВАНИЕ ДЕТАЛИ	МАТЕРИАЛЫ	ПОЗИЦИЯ	НАЗВАНИЕ ДЕТАЛИ	МАТЕРИАЛЫ
1	КОРПУС	ASTM A216 WCB	12	НУТ РЕГУЛИРОВОЧНАЯ (вероятно ошибка в исходном тексте "RERANING NUT")	СТАЛЬ
2	КРЫШКА	ASTM A216 WCB	13	ЗАПРАВОЧНЫЙ НОСОК	СБОРКА
3	БОЛТ КРЫШКИ	ASTM A193 B7	14	ФЛАНЕЦ НАДВОДКА	ASTM A216 WCB
4	НУТ КРЫШКИ	ASTM A194 2H	15	НАДВОДКА	2CR13
5	ГАЙКА С ОКОМ ДЛЯ НАДВОДКИ	ASTM A193 B7	16	УПЛОТНИТЕЛЬНОЕ МАТЕРИАЛ	ГРАФИТ
6	ГАЙКА ЗАДНЕЙ ПОДШИПНИКОВОЙ ПОДТВЕРЖДАЮЩЕЙ ГРУППЫ	ASTM A194 2H	17	ПОДШИПНИКОВАЯ ВСТАВКА ЗАДНЕЙ ГРУППЫ	2CR13
7	ШПИЛИК	СТАЛЬ	18	СТВОЛ	2CR13
8	ЗАПИН	СТАЛЬ	19	ПРОКЛАДКА	SS304+ГРАФИТ
9	РУЧНОЙ КОЛЕСО	ЧУГУН С ФЕРРИТНО-МАРТЕНСИТНОЙ СТРУКТУРОЙ	20	ДИСК	ASTM A216 WCB+13CR
10	ГАЙКА РУЧНОГО КОЛЕСА	СТАЛЬ	21	СИДЕНЬЕ	ASTM A105+13CR
11	ГАЙКА СТВОЛА	ЧУГУН С ФЕРРИТНО-МАРТЕНСИТНОЙ СТРУКТУРОЙ

размеры:

NB	d	L	D	W	R	t	f	D0	H	N-φh
2"	50.8	178	150	120.7	92.1	14.3	2	200	395	4-19
2-1/2"	63.5	190	180	139.7	104.8	15.9	2	200	437	4-19
3"	76.2	203	190	152.4	127	17.5	2	250	465	4-19
4"	101.6	229	230	190.5	157.2	22.3	2	280	560	8-19
5"	127	254	255	215.9	185.7	22.3	2	280	661	8-22
6"	152.4	267	280	241.3	215.9	23.9	2	315	759	8-22
8"	203.2	292	345	298.5	269.9	27	2	350	960	8-23
10"	254	330	405	362	323.8	28.6	2	400	1155	12-26
12"	304.8	356	485	431.8	381	30.2	2	450	1357	12-26
14	336.6	381	535	476.3	412.8	33.4	2	500	1500	12-29
16	387.4	406	595	539.8	469.9	35	2	560	1698	16-29
18	438.2	432	635	577.9	533.4	38.1	2	600	1980	16-32
20	489	457	700	635	584.2	41.3	2	700	2220	20-32
24	590.6	508	815	749.3	692.2	46.1	2	800	2610	20-35
