2x2 Механический автоматический оптический коммутаторный модуль Пассивный компонент

Цена FOB

Договороспособный / Piece

1 Piece(Мин.заказ)

Способность снабжения 1 Piece / Pieces в месяц

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Название бренда	GEZHI или OEM		Место производства	China
Модельный номер	GZ-2x2 Optical Switch

Описание продукта

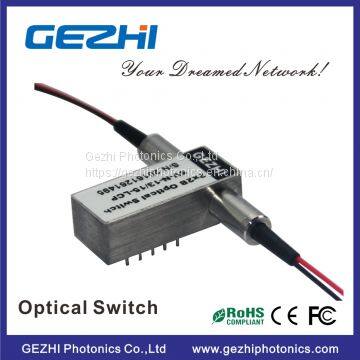

2x2 Механический Автоматический Оптический Коммутаторный Модуль Пассивный Компонент

Особенности

Низкие потери вставки
Широкий диапазон длин волн
Низкая перекрестная помеха
Высокая стабильность, высокая надежность
Отсутствие эпоксидной смолы на оптическом пути
С фиксацией или без фиксации

Оптический коммутатор GZ-FSW-2x2 от GEZHI Photonics знаменит высокой производительностью, низкими потерями вставки и компактными размерами. Это идеальный компонент для OADM, OXC, систем мониторинга и защиты. Благодаря компактной упаковке, он легко интегрируется в высокочастотную оптическую систему связи.
?
Все 2x2 Механические Оптические Коммутаторы на волоконном оптике (2X2 Оптические Коммутаторы) от GEZHI Photonics поддерживают все длины волн в диапазоне 1260нм~1650нм или многомодовые длины волн 850нм, обеспечивают сверхвысокую надежность, низкие потери вставки, высокую скорость переключения, а также двунаправленную работу. Оптические коммутаторы широко используются в оптических сетях, системах защиты, защите передатчиков и приемников, системах тестирования сетей и измерительном оборудовании.

Колышки

Тип	Состояние	Оптический путь	Электропривод				Датчик статуса
2×2			Колышек 1	Колышек 5	Колышек 6	Колышек 10
Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Захват	A	P1-P2,P3-P4	--	--	GND	V+	Закрыть	Открыть	Открыть	Закрыть
Захват	B	P1-P4,P3-P2	V+	GND	--	--	Открыть	Закрыть	Закрыть	Открыто
Не сохраняющее положение	A	P1-P2,P3-P4	--	--	--	--	Закрыто	Открыто	Открыто	Закрыто
Не сохраняющее положение	B	P1-P4,P3-P2	V+	--	--	GND	Открыто	Закрыто	Закрыто	Открыто

Оптический маршрут

Статус A	Статус B
?? ? ? ??? ? ? ??	??? ? ? ? ? ? ? ? ?? ? ? ? ?

Технические характеристики

Параметры		GZ-FSW-2×2
Диапазон длин волн	нм	850±40/1300±40	1260-1650
Рабочая длина волны	нм	850/1300	1310/1490/1550/1625/1650
Вставной потеря	дБ	Тип:0.8 Макс:1.2	Тип:0.8 Макс:1.0
Потери от отражения	дБ	ММ≥30 СМ≥50
Перекрестная помеха	дБ	ММ≥35 СМ≥55
ПДЛ	дБ	≤0.05
ВДЛ	дБ	≤0.25
ТДЛ	дБ	≤0.25
Повторяемость	дБ	≤±0.02
Питание	В	3.0 или 5.0
Срок службы	раз	≥10⁷
Время переключения	мс	≤8
Мощность передачи	мВт	≤500
Температура эксплуатации	°C	-20 - +70
Температура хранения	°C	-40 - +85
Вес	г	16
Размеры	мм	(Д)27.0×(Ш)12.0×(В)8.2. Возможна индивидуальная настройка.

?Информация о заказе

Режим	Длина волны	Тип напряжения	Модель управления	Тип волокна	Диаметр волокна	Длина волокна	Соединитель
S=ММ (монорежимное) M=ММ (мультирежимное)	85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X=Другое	3=3 В 5=5 В	L=С фиксацией N=Без фиксации	5=50/125 6=62.5/125 9=9/125 X=Другое	25=250 мкм 90=900 мкм 20=2.0 мм 30=3.0 мм X=Другое	1=1 м 2=1.5 м X=Другое	0=Нет 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC
