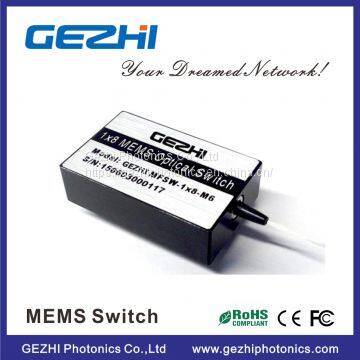

Одномодовые MEMS-оптические коммутаторы 1x8 миниатюрные

Цена FOB

Договороспособный / Piece

1 Piece(Мин.заказ)

Способность снабжения 1 Piece / Pieces в месяц

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Название бренда	GEZHI или OEM		Место производства	China
Модельный номер	GZ-MEMS Optical Switch

Описание продукта

Одномодовые 1х8 МЭМС-оптические коммутаторы миниатюрного размера, 850 нм, для сетей DWDM

МЭМС-оптические коммутаторы компании GEZHI Photonics (Микроэлектромеханические системы) работают в диапазоне длин волн: для одномодовых и многомодовых волокон - 1310±20 или 1550±20 или 1625±20, 850±20 или 1310±20 или 1550±20, длина волны для испытаний.

Одномодовые МЭМС-коммутаторы компании GEZHI Photonics разработаны для простой интеграции в оптические системы. Высокореliable технология МЭМС характеризуется длительным сроком службы, высокой надежностью и высокой стойкостью (максимум 3 х 10⁹ циклов), что делает их подходящими для использования в качестве компонентов для OEM. Коммутатор упакован так, чтобы его можно было легко монтировать на платы ППВ.

Применение

Сети DWDM
Монитор каналов
Разработка в лаборатории
Конфигурируемый OADM

Особенности

Основан на технологии MEMS
Компактная конструкция
Высокая стабильность, высокая надежность
Без эпоксидной смолы на оптическом пути
Без защелкивания

MEMS 1xN Оптический коммутатор - Габариты

? ? ?

Тип корпуса A

Тип трубки: 250 мкм, N≤24

? ? ??

Тип корпуса B

Тип трубки: 900 мкм, N≤16

Технические характеристики

2 Коннекторы не входят.

Параметры	Единица измерения	GZ-FSW-MEMS-1×N(≤24)
Диапазон длин волн	нм	SM	MM
Диапазон длин волн	нм	1310±20 или 1550±20 или 1625±20	850±20 или 1310±20 или 1550±20
Длина волны испытания	нм	1310/1550/1625	850/1310/1550
Потери вставки	дБ	1.0(тип.) 1.2(макс.) N≤16 1.2(тип.) 1.8(макс.) N≤24	0.8(тип.) 1.0(макс.) N≤8 1.0(тип.) 1.5(макс.) N≤12
WDL	дБ	≤0.3	≤0.3
PDL	дБ	≤0.15	≤0.15
Потери от отражения	дБ	≥40	≥25
Перекрестная помеха	дБ	≥50	≥30
Повторяемость	дБ	≤±0,05	≤±0,05
Питание	В	5~12
Прочность	Циклы	≥10⁹
Время переключения	мс	≤20
Мощность передачи	мВт	≤500
Температура работы	°С	-5~+70
Температура хранения	°С	-40~+85
Размеры	мм	(Тип А) 39,1(Д) x 24,7(Ш) x 11(В) ±0,2
Размеры	мм	(Тип B) 65(Д) x 24,7(Ш) x 11(В) ±0,2
Примечание: 1 В пределах температуры работы и SOP.

Информация о заказе

Выходная мощность

Количество

Оптическое волокно

Тип

Тип упаковки

Тип

Длина волны тестирования

Тип трубки

Длина волокна

(Включая

коннектор)

Коннектор

Интерфейс

2:2

4:4

8:8

12:12

16:16

20:20

24:24

SM: SM,

9/125

M5:MM,5

0/125

M6:MM,6

2.5/125

Другие

A:Тип A

B:Тип B

850:850нм

1300:1300нм

8513:850 и 1300

нм

1310: 1310нм

1550: 1550нм

1315:1310 и 155

0нм

1625:1625нм

X:Другие

25:250um(

Тип A)

90:900um(

Тип B)

X: Другие

05: 0.5м

10: 1.0м

15: 1.5м

X: Другие

OO: Нет

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

STP: ST/PC

LP: LC/PC

LA: LC/APC

X: Другие

MS1 :

TTL/RS232

MEMS 1XN Оптический коммутатор - Конфигурация контактов

Контакт

Название сигнала

Описание

Вход/выход

Технические характеристики

Единица1NCNC

2VCCИсточник постоянного токаМощность5ВДЦ3STROBEСигнал стробирования, действительный спадящий фронтВХОДTTL
4GNDЗаземлениеПитание

5D0Канал D0ВХОДTTL
6D1Канал D1ВХОДTTL
7D2Канал D2INTTL
8NCNC

9TXDОтправка последовательного портаINTTL
10RXDПолучение данных через последовательный портВходTTL
11GNDЗемляПитание

12NCNC

13D3Канал D3ВХTTL314/RESETСброс активный по низкому уровнюВХTTL
