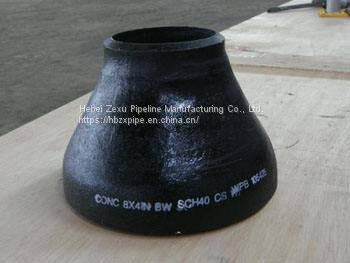

Сокращительный патрубок Api 5l / Apt5ct из нержавеющей стали

Применение

1. Когда расход жидкости в трубопроводе меняется, например, увеличивается или уменьшается, а требования к расходу практически не меняются, необходимо использовать трубы разных диаметров.

2. Для предотвращения кавитации на входе насоса необходимо использовать трубы разных диаметров.

3. Для взаимодействия с приборами, такими как расходомеры и регулирующие клапаны, также необходимы трубы разных диаметров.

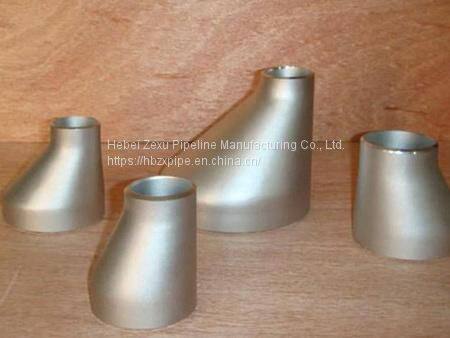

Регулятор диаметра (редуктор), является одним из химических трубных фитингов, используемым для соединения двух труб разных диаметров. Они также делятся на концентричные и эксцентричные заголовки.

Стандарт продукта

1. Стандарты труб разных диаметров, предусмотренные в ГОСТ 13401-2005 Национального стандарта, американского стандарта, британского стандарта и различных нестандартных высоконапорных штампованных ?Стальных свариваемых трубных фитингов?.

2. Качество труб разных диаметров должно соответствовать действующему национальному стандарту ?Надпротивноварные бесшовные стальные трубные соединения? ГБ/Т 12459-2005

3. Стандарт Министерства энергетики ГД0506~0507

4. Национальные стандарты (ГБ/Т9112-2000)

5. Стандарты Министерства машиностроения (ЙБ81-59, ЙБ/Т74-94)

6. Стандарты Министерства нефтехимии (ШХ3406-96)

7. Стандарты Министерства химической промышленности (ХГ5010-58, ХГ20592-97).

8. Американский стандарт ASTM A106/A53 GRB, API 5L, APT5CT, ASTM A105, ASTM A234, ASTM A106, немецкий стандарт DIN и стандарты по требованиям заказчика.

Способ изготовления

Округность трубы не должна превышать 1% соответствующего диаметра торца, а допустимое отклонение должно быть (+3 мм). Материал труб разных диаметров - SY/T5037, ГБ/Т9711, ГБ/Т8163, ASTM A106/A53 GRB, API 5L, APT5CT, ASTM A105, ASTM A234, ASTM A106, немецкий стандарт DIN и стандарты по требованиям заказчика.

Труба переменного диаметра является одним из видов трубных деталей, используемых в трубных системах переменного диаметра. Обычно процесс формовки заключается в прессовании с сужением, прессовании с расширением или комбинированном прессовании с сужением и расширением. Для некоторых размеров труб переменного диаметра также может быть использован штамповочный процесс формовки.

1. Формование с сужением/расширением

Процесс формовки с сужением труб переменного диаметра заключается в размещении трубного заготовки с диаметром, равным диаметру большого конца трубы, в формовующую матрицу. При прессовании вдоль осевого направления трубной заготовки металл перемещается по полости матрицы и сужается, образуя форму. В зависимости от размера изменения диаметра трубы переменного диаметра процесс может быть разделен на формование за один проход прессования или формование за несколько проходов прессования. На следующем рисунке показана диафрагма концентрической трубы переменного диаметра.

Расширение диаметра происходит с использованием заготовки меньшего диаметра, чем диаметр большого конца трубы, с внутренней пуансонной матрицей вдоль внутреннего диаметра трубной заготовки. Процесс расширения в основном решает проблему сложности формования крупнодиаметральных труб методом сужения. Иногда, в зависимости от потребностей материала и формовки изделия, методы расширения и сужения комбинируются.

В процессе уменьшения или увеличения деформации и прессования применяется холодное или горячее прессование в зависимости от различных материалов и изменяемых размеров. Обычно следует использовать холодное прессование везде, где это возможно, однако для тяжелой упрочненности материала, вызванной многократными изменениями диаметра, толстостенными или сталевыми сплавами, необходимо применять горячее прессование.

2. Стэмпление

Помимо использования стальной трубы в качестве сырья для производства труб переменного диаметра, некоторые спецификации труб переменного диаметра могут быть произведены методом стэмпления стальной пластины. Штамп для вытяжки проектируется в соответствии с размерами внутренней поверхности трубы переменного диаметра, а отрезанную стальную пластину подвергают стэмплению и вытяжке с помощью этого штампа.
