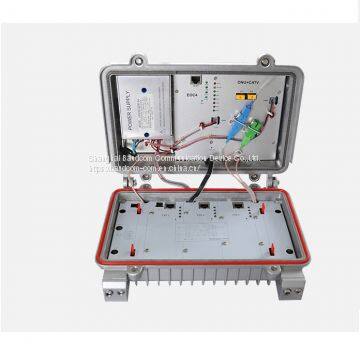

4EOC+ONU+OR Все-в-одном мастер EOC

Пункт

Параметры

Технические характеристики

Конфигурация основных функциональных модулей

ONU

1 x GPON или 1* EPON ONU

EOC Master

2*EOC Master или 4*EOC Master

CATV

1?x CATV оптический приемник с WDM или без него

Внешний интерфейс

Оптический порт

Тип 5/8", 2 порта, для входа оптического жилого кабеля

COM-порт

F-тип, самка, 4 выходных порта для смешанного сигнала EOC и CATV

Порт питания

F-тип, самка, версия с входом питающей линии (40-90 В переменного тока)

Шнур питания с китайским розетным наконечником,
версия с питанием от сети (90-264 В переменного тока)

Возвратный канал

Телевидение по кабельной сети (CATV)

(с возможностью выбора с WDM или без)

Версия с WDM, 1 вход оптического сигнала CATV/PON, SC/APC,

1 выход PON, SC/PC, соединяется с входом ONU

Версия без WDM, 1 оптический вход CATV, SC/APC

Данные по протоколу Ethernet

(EPON или GPON по выбору)

1*EPON PX20+, SC/PC (версия EPON)

1*GPON Class B+, SC/PC (версия GPON)

Спецификации частей ONU

EPON

Соответствие стандартам

IEEE 802.3ah

Оптический интерфейс

1 x EPON PX20+, SC/PC

Скорость передачи

Вверх по потоку: 1.25 Гбит/с, Вниз по потоку: 1.25 Гбит/с

Расстояние передачи

20 км при отношении 1:32

Тип оптического волокна

9/125 мкм, Одномодовое, Одноволоконное

Длина волны

Вверх по потоку 1310 нм, Вниз по потоку 1490 нм

Оптическая мощность передатчика

0 дБм до 4 дБм (PX20+)

Чувствительность приема

-27 дБм

GPON

Соответствие стандартам

ITU-T G.984.X

Оптический интерфейс

1 x GPON CLASS B+, SC/PC

Скорость передачи

Вверх по потоку: 1.244 Гбит/с, Вниз по потоку: 2.488 Гбит/с

Расстояние передачи

20 км при 1:64

Тип оптического волокна

9/125 мкм, Одномодовое, Одноволоконное

Длина волны

Вверх по потоку 1310 нм, вниз по потоку 1490 нм

Оптическая мощность передачи

+0,5 дБм до +5 дБм (класс B+),

+0,5 дБм до +5 дБм (класс C+)

Чувствительность приема

-27 дБм (класс B+), -30 дБм (класс C+)

Индикатор

Описание индикатора

PWR: Питание включено или выключено

PON:ONU зарегистрирована

LOS: Статус оптической связи

ETH: Статус связи порта Ethernet ONU с мастером EOC

Управление сетью

Режим управления

Поддержка IEEE802.3 OAM (EPON)

Поддержка ITU-T G.984.X OMCI (GPON)

Поддержка удаленного управления через SNMP

Поддержка удаленного управления через Telnet

Функции

Мониторинг состояния, Управление конфигурацией, Управление авариями, Управление журналами

Спецификация OR

Оптические спецификации

Длина волны

Версия без WDM: 1550 нм

Версия с WDM:

1540~1560 нм (CATV), 1260-1500 нм (PON)

Диапазон входной оптической мощности

-8 ~ +2 дБм

Рекомендуемый диапазон входной оптической мощности

-6 ~ 0 дБм

Потери возврата оптического входного сигнала

≥45 дБ

RF-спецификации

Пропускная полоса

45~860 МГц

Плоскостность

≤±1.5?dB

Номинальный уровень радиочастотного выходного сигнала

108 дБуВ?(4*RF Output )

Импеданс

75 Ом

Потери отражения

≥14 dB

Коэффициент отношения сигнал/шум

≥51 dB

CSO

≥60 dBc

CTB

≥60 дБс

Примечание: Параметры CNR, CSO, CTB тестируются в среде прямого модулирования передатчика на 1550 нм, оптический вход -1 дБм.OMI = 3,2%, 59 каналов PAL-D сигнальный загруз.

Оптический и температурный АГС

Устойчивость уровня СВЧ при оптическом АГС

≤±1 дБ

Диапазон АГС

-6 ~ 0дБм

Индикатор светодиода

Описание индикатора

OPT-L: Оптическая мощность ниже

OPT-M: Оптическая мощность номинальная

RF1: Состояние выхода 1 оптического приемного модуля?

RF2: Состояние выхода 2 оптического приемного модуля

Спецификация EOC Мастера

Интерфейс

Порт управления

1 * 10/100/1000М авто-обсуждение, RJ45

Индикатор светодиода

Индикатор LED

PWR: Статус питания

LINK: Индикатор статуса подключения кабеля

ETH1: Статус портов Ethernet, подключенных как аплинк

ETH2: Статус портов Ethernet, подключенных как даунлинк

Параметры производительности

Параметры радиочастоты

Диапазон частот: 7,5 - 65 МГц

Уровень радиочастотного выходного сигнала:

110 ± 5 дБмкВ @ 4 порта радиочастотного выхода (4 версии мастер EOC)

105 ± 5 дБмкВ @ 4 порта радиочастотного выхода (2 версии мастер EOC)

Чувствительность приема: 45 дБмкВ

Передача

Физический слой: 600 Мбит/с

Пропускная способность на уровне MAC: 320 Мбит/с

Режим модуляции

OFDM 2690 носителей, 4096/1024/256/64/16/8 QAM, QPSK, BPSK, ROBO

Режим работы

TDMA/CSMA

Режим шифрования

AES-128

Стандарт

Стандарт EOC

IEEE P1901 (Черновик), HomePlug AV

Стандарт Ethernet

IEEE 802.3, IEEE 802.3x, IEEE 802.3u

IEEE802.1P, IEEE802.1Q

Программное обеспечение

Управление сетью

WEB, CLI, SNMP

Особенности программного обеспечения

VLAN, QOS, Контроль пропускной способности, Ограничение бума broadcastsorm (возможно, Broadcast storm limitation - Ограничение бума рассылки)

Физические характеристики

Физические характеристики

Питание

Питание от сети (90-264 ВАЦ)

Питание по кабелю (60 ВАЦ) опционально

Потребление электроэнергии

Потребление

Расход:<36 Вт (2 версии главного EOC)

Размер

Габариты:290×220×120 мм

Нетто-вес

4,2 кг (4 версии главного EOC)

3,7 кг (2 версии главного EOC)

Свойства окружающей среды

Температура работы:-20 ~ 65℃

Температура хранения:-40 ~ 85℃

Влажность работы:10% ~ 90% без конденсации

Уровень влажности хранения:10% ~ 90% без конденсации
