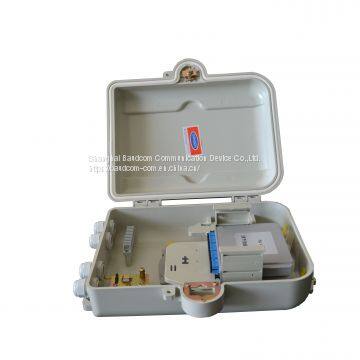

1:16 PLC сплиттер
- any port in China
- T/T L/C D/P D/A Кредитная карта PayPal Другие
- 7 days
Вам может понравиться
-
1:32 ПЛК-распределитель
-
FWDM фильтр многоканального разделения по длине волны на волновых длинах 1310/1490/1550 нм
-
PON измеритель мощности для сетей APON
-
Оптический измеритель мощности серии InGaAs 04 с длинами волн 850/1300/1310/1490/1550/1625 нм
-
Оптический измеритель мощности в диапазоне от -70 дБ до 10 дБ с оптическим лазерным источником
-
Усовершенствованная версия серии DLS оптический лазерный источник с длинами волн 1310 нм и 1550 нм
Детали продукта
| Название бренда | Baudcom | Место производства | China | |
| Модельный номер | BD-SPLITTER-16 |
Описание продукта
Описание
Планарный световолновой схемный (PLC) делитель - это тип устройства управления оптической мощностью, изготовленный с использованием технологии кремнеземной оптической волновода. Он имеет небольшие размеры, высокую надежность, широкий рабочий диапазон длин волн и хорошую однородность между каналами, и широко используется в сетях PON для разделения мощности оптического сигнала. Baudcom предлагает полный ряд продуктов делителей 1xN и 2xN, адаптированных для конкретных приложений. Все продукты соответствуют требованиям GR-1209-CORE-2001 и GR-1221-CORE-1999 .
Особенности
???????Низкие вставные потери
???????Низкий дифференциальный погонный убыль (PDL)
???????Компактный дизайн
???????Хорошая однородность между каналами
???????Широкий рабочий диапазон длин волн:
?????? От 1260 нм до 1650 нм
???????Широкий рабочий температурный диапазон:
?????? От -40℃ до 85℃
???????Высокая надежность и стабильность
?
Применение
???????FTTX-системы
???????PON-сети
???????CATV Links
???????Распределение оптического сигнала
Соответствие
????????Telcordia GR-1209-CORE-2001
????????Telcordia GR-1221-CORE-1999
???????RoHS
Технические характеристики
Таблица 1 – 1×N PLC Splitter
Параметры | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
Длина волны работы (нм) | 1260-1650 | ||||||
Тип волокна | G657A или по спецификации клиента | ||||||
Потери вставки (дБ)(Класс P/S) | ?3.8/4.0 | ?7.1/7.3 | ?10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 24.2/24.5 |
Равномерность потерь (дБ) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
Потери от отражения (дБ) (Класс P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
Потери, зависящие от поляризации (дБ) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.35 |
Директивиность (дБ) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
Зависимость потерь от длины волны (дБ) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
Температурная стабильность (-40-85 ℃)(дБ) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
Рабочая температура (℃) | -40-85 | ||||||
Температура хранения (℃) | -40-85 | ||||||
Размер устройства (мм)?? ? (Д×Ш×В) | 40×4×4 | 40×4×4 | 40×4×4 | 50×4×4 | 50×7×4 | 60×12×4 | Н/Д |
Размер модуля (мм)?? ? (Д×Ш×В) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
Размер мини-модуля (мм) (Д×Ш×В) | 50×7×4 | 50×7×4 | 50×7×4 | 60×12×4 | 80×20×6 | 100X40X6 | NA |
Примечания:
1.?????? Указаны без соединителей.
2.?????? Добавляется дополнительная потеря 0,15 дБ на каждый соединитель.
?
Таблица 2 – 2×N PLC Splitter
Параметры | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
Длина волны работы (нм) | 1260-1650 | ||||||
Тип волокна | G657A или по спецификации заказчика | ||||||
Потери вставки (дБ) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 | 24.5 |
Равномерность потерь (дБ) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
Потери от отражения (дБ) (Класс P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
Зависимый от поляризации потеря (дБ) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
Директивиность (дБ) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
Потери, зависящие от длины волны (дБ) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Температурная стабильность (-40-85 ℃)(дБ) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
Температура работы (℃) | -40-85 | ||||||
Температура хранения (℃) | -40-85 | ||||||
Габариты устройства (мм)?? ? (Д×Ш×В) | 40×4×4 | 50×4×4 | 50×4×4 | 50×7×4 | 60×7×4 | 60×12×4 | NA |
Размер модуля (мм)?? ? (Д×Ш×В) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
Размер мини-модуля (мм) (Д×Ш×В) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100X40X6 | Н/Д |
Примечания:
1.? Указаны размеры без коннекторов.
2.? Добавьте дополнительную потерю в 0,15 дБ на каждый коннектор.
Информация о заказе
| BD-SPLITTER-16 | 1:16 светоделительная мультиплексорная оптическая система, наружный, на стойбу, коннектор SC |
| BD-SPLITTER-08 | 1:8 светоделительная мультиплексорная оптическая система, наружный, на стойбу, коннектор SC |
| BD-SPLITTER-04 | 1:4 светоделительная мультиплексорная оптическая система, наружный, на стойбу, коннектор SC |
