CMPA601C025F Описание Высокоэффективный GaN HEMT MMIC в диапазоне от 6 ГГц до 12 ГГц

CMPA601C025F Описание Высокоэффективный ГaN ГЭМТ ММИК в диапазоне от 6 ГГц до 12 ГГц

В мае 2015 года компания Cree объявила о разделении своей подразделения по силовой электронике и радиочастотной технике. Этот отдел теперь называется Wolfspeed. Wolfspeed возглавляет инновации и коммерциализацию систем следующего поколения по силовой электронике и беспроводным технологиям на основе карбида кремния и нитрида галлия.

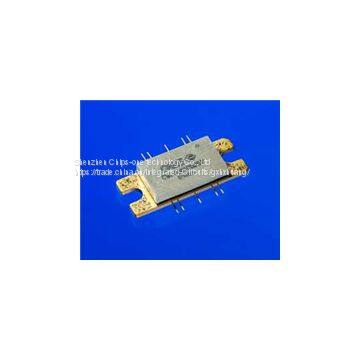

CMPA601C025F от Cree представляет собой усилитель на основе ГaN ГЭМТ ММИК, работающий в диапазоне от 6 ГГц до 12 ГГц. Он имеет малосигнальное усиление до 37 дБ, может обеспечить 35 Вт насыщенной мощности и требует питания 28 В. Усилитель помещен в термоусиленный керамический корпус с 10 выводами и согласован на 50 Ом.

Производитель Wolfspeed

Описание Высокоэффективный ГaN ГЭМТ ММИК в диапазоне от 6 ГГц до 12 ГГц

Тип Усилитель на основе GaN, Мощный усилитель

Конфигурация Модуль

Применение Универсальное, Коммерческое, Военное, Для испытаний и измерений, Системы помехообразования

Биты -5 до -2.1 дБ

Частота 6 - 12 ГГц

Усиление 33 дБ

Мощность на насытии 35 Вт

Выходная мощность 46.2 дБм

Выходная мощность 41.68 Вт

КПД усилителя по добавленной мощности (PAE) от 27% до 31%

Напряжение питания 28 В

Сопротивление 50 Ом

Потери на отражении на выходе от -5 до -2.4 дБ

Тип корпуса Монтажная поверхностная, керамический

Размеры 0.172 x 0.239 x 0.004 дюйма

HMC8500

HMC8500 от Analog Devices представляет собой усилитель мощности на базе GaN, работающий в диапазоне от 0.01 ГГц до 2.8 ГГц. Он обеспечивает выходную мощность более 10 Вт, усиление 16 дБ с КПД по добавленной мощности (PAE) 55%. Устройство требует питания 28 В и потребляет до 100 мА тока. Он доступен в корпусе LFCSP с 32 выводами, размером 5 x 5 мм, и идеально подходит для импульсных или непрерывных волновых (CW) приложений, таких как беспроводная инфраструктура, радиолокационные станции, публичные мобильные радиостанции и усиление общего назначения. Усилитель настраивается извне с использованием недорогих поверхностно-монтируемых компонентов.
