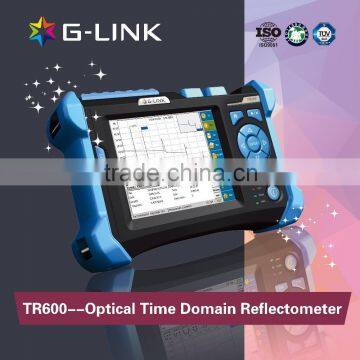

G-LINK TR600-MS8335BA ОТДР

Технические спецификации¹

Длина волны (нм)

850/1300ММФ+1310/1550ССФ

Динамический диапазон (дБ)²

23/21/30/28дБ

Ширина импульса (нс)

5,20,40,80,160,320,640,1280, 2560,5120,10240,20480

Зона слепости событий (м)³

2 м

Зона слепости ослабления (м)³

9 м

Линейность (дБ/дБ)

±0.05 дБ/ дБ

Порог потерь (дБ)

0.05

Разрешение потерь (дБ)

0.01

Разрешение выборки (м)

0.125 до 8

Точка выборки

32К

Неопределенность расстояния (м)

±(1 м + 5×10^-5× расстояние + интервал выборки)

Диапазон расстояния (км)

0.3 до 180

Типичное время реального времени обновления (с)

0.2

Объем памяти трассы

SD-карта (2 Гб), > 10000 записей

Длительность измерения

Определяется пользователем; доступны варианты 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин

Общие характеристики

Размеры (?！璃骸璃?

150×235×66

Вес

1.5 кг

Температура

Температура работы от -10℃ до 50℃

Температура хранения от -40℃ до 70℃

Относительная влажность

0% до 95% (без конденсации)

Питание

Литий-ионная батарея; продолжительность непрерывной работы ≥ 8 часов

Гарантийный срок

18 месяцев

Примечания: 1. Технические характеристики описывают гарантированную производительность инструмента при измерении с использованием типового коннектора модели ПК. Не учитывается неопределенность, вызванная показателем преломления оптического волокна.

2. Динамический диапазон - это данные, измеренные при максимальной длительности импульса и времени усреднения 3 минут. Динамический диапазон - это данные, измеренные при условиях 180 км/20480 нс/3 мин.

3. Условия измерения слепой зоны: событие отражения находится в пределах 4 км, интенсивность отражения < -35 дБ. Измеряется при минимальной длительности импульса.

?

?

?

?
