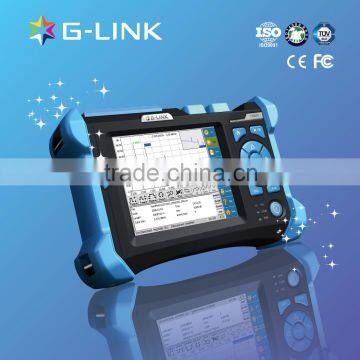

G-LINK TR600-SS24CF Оптический волоконный измеритель OTDR 1310/1550+1625 нм Высокопроизводительный OTDR

Технические спецификации¹

Длина волны (нм)

1310/1550+1625

Динамический диапазон (дБ)²

38/36/34

Ширина импульса (нс)

5,20,40,80,160,320,640,1280, 2560,5120,10240,20480

Зона слепоты событий (м)³

2 м

Зона слепоты затухания (м)³

9 м

Линейность (дБ/дБ)

±0,05 дБ/дБ

Порог потерь (дБ)

0,05

Коэффициент разрешения потерь (дБ)

0.01

Коэффициент разрешения выборки (м)

0.125 до 8

Точка выборки

32К

Неопределенность расстояния (м)

±(1 м + 5×10^-5× расстояние + интервал выборки)

Диапазон расстояния (км)

0.3 до 180

Типичное время обновления в реальном времени (с)

0.2

Ёмкость памяти трассы

SD-карта (2 ГБ), более 10000 штук

Длительность измерения

Определяется пользователем; доступны варианты 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин

Общие характеристики

Габариты (В×Ш×Г)

150×235×66

Вес

1,5 кг

Температура

Температура работы от -10℃ до 50℃

Температура хранения от -40℃ до 70℃

Относительная влажность

От 0% до 95% (без конденсации)

Питание

Литий-ионная батарея; время непрерывной работы ≥ 8 часов

Гарантийный период

18 месяцев

Примечания: 1. Технические характеристики описывают гарантированную производительность прибора при измерении с использованием типового коннектора модели ПК. Не учитывается неопределенность, вызванная показателем преломления оптического волокна.

2. Динамический диапазон - это данные, измеренные при максимальной длительности импульса и времени усреднения 3 минут. Динамический диапазон - это данные, измеренные в условиях 180 км/20480 нс/3 мин.

3. Условия измерения слепой зоны: отражающее событие находится в пределах 4 км, интенсивность отражения < -35 дБ. Измеряется при минимальной длительности импульса.

?

?

?

?
