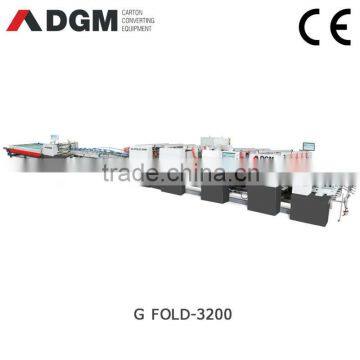

Высокоскоростной автоматический складыватель и склеиватель из двух частей G-FOLD 3200-AC

E, C, B, AB 3 и 5 слоя

Прямая линия

?

A: 550-3200 мм

B: 100-1300 мм

Коробка с замковым дном

?

A: 650-3200 мм

B: макс. 1300 мм

C: мин. 120 мм

D: 40-200 мм

?

?

Двухсекционный ящик

?

A: мин. 550 мм

B: 100 - 1300 мм

?

1). Секция подачи:

?? Независимая, с электроприводом, без синхронизации времени, с 9 лентами подачи губок шириной 60 мм.

?? Четыре боковые заслонки подачи для регулировки ширины каждого картона.

?? 4 регулируемые передние ножи подачи, регулирующие длину в зависимости от каждого образца.

?? Устройство для выравнивания, способное подавать одну или две детали в боковое положение.

2). Станция сборки двух частей

? Пять больших и две маленьких направляющих пластины (всего 7 штук). Каждая из больших пластин может регулировать расстояние с помощью дистанционного управления, а маленькие направляющие пластины с обеих сторон регулируются вручную, чтобы совпадать с двумя коробками.

? Пневматическое устройство для выравнивания по бокам с обеих сторон для соединения двух частей после нанесения клея.

? Два набора из 4 ремней с 2 или 4 брусками для максимальной производительности в соответствии с потребностями клиента.

? Верхняя электронная система для нанесения клея термоплавком для соединения двух частей.

? Фотоэлектрический датчик отправляет сигнал на устройство для выравнивания, активируя пневматические цилиндры, которые соединяют две пластины.

3). Нижняя секция блокировки при столкновении

? 4 комплекта складывающихся пальцев и аксессуаров для складывания клапанов и панелей коробок.

4). Секция для приклеивания

? Два нижних приклеивающих барабана, левый и правый.

? Два верхних электронных систем для приклеивания позволяют приклеивать термоплавком или холодной клеем, в соответствии с потребностями клиента.

5). Секция для складывания и закрывания:

? Оборудована нижними и внешними лентами, может складывать на 180o вторую и четвертую складку,

? Левые и правые направляющие колеса позволяют гибко регулировать разные позиции для обеспечения идеально гладкого складывания коробки во время ее закрытия.

? Скорость наружных конвейерных лент можно регулировать двумя сервомоторами слева и справа.

6). Секция тромбона:

? Верхние и нижние рычаги регулируемой длины.

? Автоматическая система регулировки натяжения ремня.

? Автоматический механизм сбора коробок, обеспечивающий правильный и упорядоченный вход коробок в прессовую секцию для формирования идеального слоя коробок на зоне сбора.

? Электронный счетчик и пневматический толкатель для подсчета количества партий.

? Устройство для выравнивания для точного закрытия коробок с замковым дном.

7). Секция прессования (секция подачи):

?? Независимая и моторизированная секция позволяет регулировать скорость на конвейере.

?? Автоматический режим (процент скорости машины), ручной режим (непрерывная работа).

?? Отсек подачи полностью регулируется для подачи закусок.

?? Секция прессования длиной 6,5 м с эффективной длиной давления 4,7 метра.

?? Верхняя секция перемещается вперед и назад, позволяя использовать разные длины коробок.
