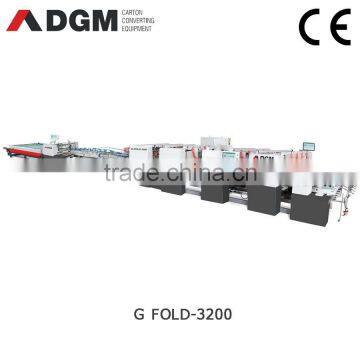

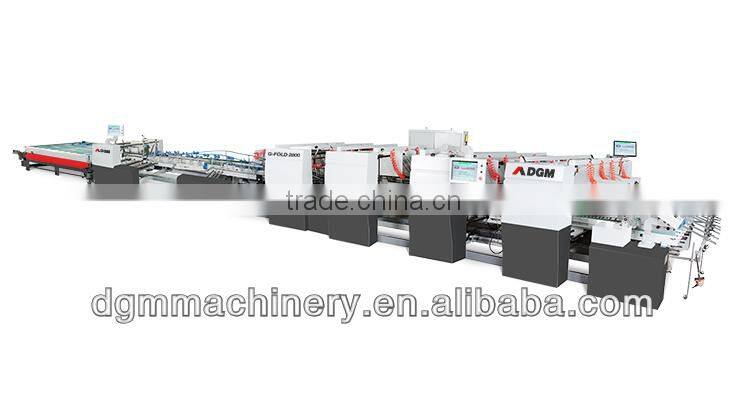

G-FOLD 3200-AC Высокоскоростная машина для склеивания двухслойных гофрокоробов

E, C, B, AB, 3 и 5 слоев

Прямая линия

?

A: 550-3200 мм

B: 100-1300 мм

Коробка с замковым дном

?

A: 650-3200 мм

B: макс. 1300 мм

C: мин. 120 мм

D: 40-200 мм

?

?

Двухсекционный ящик

?

A: мин. 550 мм

B: 100 - 1300 мм

?

1). Зона подачи:

?? Независимая, моторизированная подача без регулировки времени, с 9 губчатыми лентами подачи шириной 60 мм.

?? Четыре боковые заслонки подачи для регулировки ширины каждого короба.

?? 4 регулируемые передние ножи подачи, регулировка длины в зависимости от каждого образца.

?? Устройство для выравнивания, которое может подавать одну или две детали в боковой регистр.

2). Станция для сборки двух деталей

? Пять больших и две маленьких направляющих пластины (всего 7 штук), каждая из больших может регулировать расстояние с помощью дистанционного управления, а маленькие направляющие пластины с обеих сторон регулируются вручную для совмещения с двумя коробками.

? Пневматические боковые устройства для выравнивания с обеих сторон для соединения двух деталей после нанесения клея.

? Две комплекта из 4 ремней с 2 или 4 брусками для максимальной производительности в соответствии с потребностями клиента.

? Верхняя электронная система для нанесения клея термоплавком для соединения двух деталей.

? Фотоэлемент отправляет сигнал на устройство для выравнивания, чтобы активировать пневматические цилиндры, которые соединяют две детали.

3). Нижняя часть защелки для фиксации упаковки

? 4 комплекта складывающих пальцев и комплектующих для складывания лепестков и панелей коробок.

4). Секция для клеящего соединения

?? Два нижних клеящих барабана, левый и правый.

?? Два верхних электронных системы для клеящего соединения позволяют проводить клеивание горячим или холодным клеем в соответствии с потребностями клиента.

5). Секция для складывания и закрытия:

?? Оборудована нижними и внешними конвейерными лентами, позволяет складывать на 180o вторую и четвертую складку,

?? Левое и правое направляющие колеса позволяют гибко регулировать разные позиции для обеспечения идеально гладкого складывания коробки во время ее закрытия.

? Скорость наружных конвейерных лент может быть регулируемой с помощью двух сервомоторов слева и справа.

6). Секция телескопического механизма:

? Верхние и нижние плечи имеют регулируемую длину.

? Автоматическая система регулировки натяжения ремня.

? Автоматический механизм сбора коробок, обеспечивающий правильное и ровное размещение коробок в пресс-секции для формирования идеальной шингелевой упаковки на сборочной площадке.

? Электронный счетчик и пневматический толкатель для подсчета количества партий.

? Устройство для выравнивания для точного закрытия коробок с замковым дном.

7). Секция прессования (секция подачи):

? Независимая и механизированная секция позволяет регулировать скорость на конвейере.

? Автоматический режим (процент от скорости машины), ручной режим (непрерывная работа).

? Отсек подачи полностью регулируемый для подачи закусок.

? Секция прессования длиной 6,5 м с эффективной длиной прессования 4,7 м.

? Верхняя секция перемещается вперед и назад, позволяя использовать разные длины коробок.
