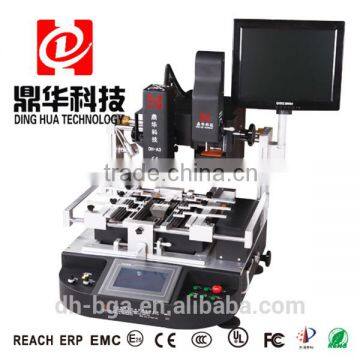

Ремонт материнской платы PSP. Станция для оптической выравнивания BGA DH-A3

Технические характеристики

PSP Motherboard Repair Optical Alignment BGA Station DH-A3 ???

?

Specifications of PSP Motherboard Repair Optical Alignment BGA Station DH-A3 ?????

Особенности станции оптической выравнивания BGA для ремонта материнских плат PSP DH-A3

1. Высокоразрешающий сенсорный экран, управление с помощью ПЛК, можно сохранять несколько групп профилей. Показывает реальные значения установленной и измеренной температуры с функцией мгновенного анализа температурной кривой.

2. Функция защиты и изменения пароля при включении питания, а также возможность отображения 4-6 температурных профилей и сохранения данных нескольких операторов. Для обеспечения эффекта нагрева и точности монтажа головка нагрева и головка монтажа управляются независимо. Используется линейный ползунок, благодаря которому все оси X, Y, Z могут быть тонко настроены или быстро позиционированы; вместо перемещения ППВ после монтажа достаточно просто переместить верхнюю головку нагрева для прямого нагрева, чтобы обеспечить эффект сварки и точность монтажа.

3. Три независимых нагревателя. Верхний и нижний нагреватель горячим воздухом. Нижнее инфракрасное предварительное нагревание.

Время нагрева, температура и кривая нагрева могут быть отображены на сенсорном экране.

4. Термопара типа K (замкнутый контур), система автоматической настройки параметров PID, система автоматической регулировки температуры с PLC, точность температуры в пределах ±1 градуса.

5. Печатная плата с V-образной канавкой может быть регулирована в любом направлении с помощью внешнего универсального зажимного устройства, подходит для

всех видов ремонта BGA.

6. Гибкое и съемное универсальное зажимное устройство защищает печатную плату, предотвращает повреждение и деформацию компонентов печатной платы и адаптируется к различным размерам BGA.

7. Предлагаются различные горелки горячего воздуха, с возможностью 360-градусного поворота; легко монтируются и заменяются, возможна индивидуальная настройка.

8. Система высокоразрешающего CCD, двухрежимная, с функциями увеличения, микроподстройки, автоматической

Фокусировка и исправление, оснащены автоматической регулировкой цветового разрешения и яркости

устройство и может автоматически или вручную регулировать четкость.

9. Ось X, Y и угол R с регулировкой микрометром, точное позиционирование, точность совмещения

в пределах ±0,01 мм. Высокочеткие ЖК-мониторы.

10. Регулировка уровня вверх/вниз + 8-уровневая термостатическая регулировка, сохранение нескольких групп настроек. Мы можем в любое время анализировать, задавать и калибровать кривую параметров температуры на сенсорном экране.

11. Включает функцию голосового ?предупреждения?. За 5-10 секунд до окончания демонтажа или сварки выдается голосовое напоминание/предупреждение, чтобы работники были готовы. Система охлаждения автоматически или вручную запускается после остановки нагрева вертикального потока воздуха для обеспечения эффекта сварки.

12. Внутренний вакуумный насос, вращение на угол Φ 60°, микрометрическая точность для установки присоски путем тонкой регулировки без подачи воздуха.

13. Сертификация CE, с экстренным выключателем и устройством автоматического отключения питания в случае аварии.

Структура оптической выравнивающей станции BGA для ремонта материнской платы PSP DH-A3

Больше фотографий оптической выравнивающей станции BGA для ремонта материнской платы PSP DH-A3

Аксессуары оптической выравнивающей станции BGA для ремонта материнской платы PSP DH-A3

Упаковка оптической выравнивающей станции BGA для ремонта материнской платы PSP DH-A3

Сертификаты оптической выравнивающей станции BGA для ремонта материнской платы PSP DH-A3

?

?

Наша Компания

?

?

Почему выбирать нас

1. Мы являемся профессиональным производителем станций для переработки BGA. Мы работаем в этой области уже более 5 лет. Мы занимаемся разработкой, проектированием, производством и продажей.

2. Наши станки обладают высоким качеством и низкой ценой. Они пользуются популярностью в ремонтных мастерских и учебных заведениях по всему миру. Мы приглашаем вас стать нашими дилерами.

?

3. Быстрая доставка: FedEx, DHL, UPS, TNT и EMS. Всегда в наличии множество моделей.

4. Оплата: Western Union, PayPal, T/T.

5. Заказы по оригинальным проектам (OEM) и разработке по образцам (ODM) приветствуются.

6. Машина ( PSP Motherboard Repair Optical Alignment BGA Station DH-A3 )

будет комплектоваться инструкцией пользователя и CD-диском.

Гарантия

Гарантия на всю установку ( PSP Motherboard Repair Optical Alignment BGA Station DH-A3 ) составляет один год. Гарантия на нагревательный элемент - три года. Наша техническая

поддержка продолжается на всю жизнь продукта.
