Главная > Продукты > высоковольтный предохранитель > Высоковольтный трубчатый плавильный предохранитель для защиты маслозаполненного трансформатора

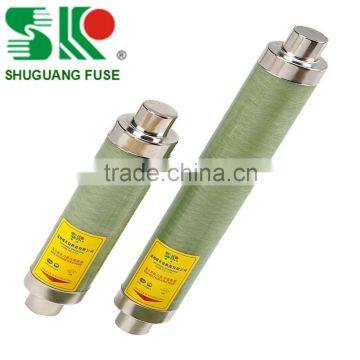

Высоковольтный трубчатый плавильный предохранитель для защиты маслозаполненного трансформатора

Цена FOB

Договороспособный / Piece

30 Pieces(Мин.заказ)

Порт Ningbo/Shanghai
Условия оплатыT/T L/C D/P D/A Кредитная карта PayPal

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Место производства	Zhejiang, China	Название бренда	SR
Модельный номер	XRNT-15.5	Применение	Высокое напряжение
Разрывная способность	Высокий	Стандарт безопасности	IEC

Описание продукта

?Применение

?Данный продукт используется в внутренних системах с частотой переменного тока 50 Гц и номинальным напряжением 10 - 15,5 кВ для защиты трансформаторов и других электрических установок от короткого замыкания. При последовательной подключении вместе с масляными плавкими предохранителями от перегрузки обеспечивается комплексная защита внутренних электрических систем. Продукты прошли испытания в Национальном Центре Контроля и Тестирования Качества Высоковольтных Электрических Установок и соответствуют стандартам ГОСТ 15166.2 и IEC 282-1.

Конструктивные особенности:

Плавкие предохранители высокого напряжения типа S с ограничением тока вставляются в установку, ударник параллелен плавкому элементу, выполненному из чистого серебра. Они герметично упакованы в трубку плавкого предохранителя, заполненную химически обработанным высокочистым кварцевым песком. Трубка плавкого предохранителя изготовлена из термостойкого высокопрочного керамического материала или эпоксидного стекла. При возникновении короткого замыкания плавкий элемент плавится, высокоомный металлический провод, параллельный плавкому элементу, мгновенно плавится при появлении дуги, а ударник выпрыгивает, толкая контакт цепи оборудования, автоматически подавая сигнал о плавлении и разрывая цепь. Ударник имеет пружинный механизм, используя высокое давление, создаваемое искровым разрядом, для толкания ударника.

Тип S высоковольтные HRC токограничивающие предохранители обладают многими преимуществами, такими как высокая способность ограничивать ток, высокая разрывная способность, быстрая и точная работа, надежная эксплуатация.

DIN HRC "S" тип высоковольтный предохранитель для защиты трансформаторов:

1. По высокопроизводительному резервному предохранителю типа DIN "S" фирмы Bussmann

2. Соответствует стандартам IEC282-1, DIN, BS

3. Этот предохранитель предназначен для защиты распределительных сетей и трансформаторов, как для внутреннего, так и для внешнего использования.

4. Любые другие спецификации могут быть специально разработаны.

? ? ? ? ? ? ? ? ?модель		Номинальное напряжение (кВ)	номинальный ток???????????????????????????? плавких вставок????????????????????? (А)	Номинальный?????????????????????? перерывной?????????????????????? ток???????????????????????? (кА)	Размеры?????????????????? (мм)
Иностранный	Отдел	Номинальное напряжение (кВ)			Размеры?????????????????? (мм)
SDO.J	XRNT1	3.6 см. рис. 1	6.3/10/16/20/25/31.5/40	50	51	192
SDL.J	XRNT1	7.2 см. рис. 1	6.3/10/16/20/25/31.5/40/50/63	50	51	292
SFL.J	XRNT1	7.2 см. рис. 1	80/100/125/160	50	76	292
SDL.J	XRNT1	12 см. рис. 1	6.3/10/16/20/25/31.5/40	50	51	292
SFL.J	XRNT1	12 см. рис. 1	50/63/71/80/100	50	76	292
SKL.J	XRNT1	12 см. рис. 1	125	50	76	292
SXL.J	XRNT1	12 см. рис. 1	160/200	50	88	292
SDM.J	XRNT1	24 см. рис. 2	6.3/10/16/20/25/31.5/40	40	51	442
SFM.J	XRNT1	24 см. рис. 1	50/63/71/80/100	40	76	442
SKM.J	XRNT1	24 см. рис. 1	125	40	76	442
SXM.J	XRNT1	24 см. рис. 1	160	40	88	442
SDQ.J	XRNT1	40.5 см. рис. 3	3.15/6.3/10/16/20/25	31.5	51	537
SFQ.J	XRNT1	40.5 см. рис. 3	31.5/40	31.5	76	537
SXQ.J	XRNT1	40.5 см. рис. 3	63	31.5	88	537

Примечание: в установленных условиях минимальный разрывной ток предохранителей может достигать 2,5-3 раз величины номинального тока.

Трансформатор мощность (кВА)	Первичное напряжение трансформатора
	7,2 (кВ)	10(кВ)	20(кВ)	30(кВ)
	Модель предохранителя/ номинальный ток (А)	Модель предохранителя/ номинальный ток (А)	Модель предохранителя/ номинальный ток (А)	Модель предохранителя/ номинальный ток (А)
50	SDL.J-7.2KV/8A	SDL.J-12KV/6.3A	SDM.J-24KV/3.15A	SDQ.J-40.5KV/3.15A
100	SDL.J-7.2KV/16A	SDL.J-12KV/10A	SDM.J-24KV/6.3A	SDQ.J-40.5KV/6.3A
125	SDL.J-7.2KV/20A	SDL.J-12KV/12A	SDM.J-24KV/6.3A	SDQ.J-40.5KV/6.3A
160	SDL.J-7.2KV/25A	SDL.J-12KV/16A	SDM.J-24KV/8A	SDQ.J-40.5KV/6.3A
200	SDL.J-7.2KV/31.5A	SDL.J-12KV/20A	SDM.J-24KV/10A	SDQ.J-40.5KV/8A
250	SDL.J-7.2KV/40A	SDL.J-12KV/25A	SDM.J-24KV/12A	SDQ.J-40.5KV/10A
300/315	SDL.J-7.2KV/50A	SDL.J-12KV/31.5A	SDM.J-24KV/16A	SDQ.J-40.5KV/10A
400	SDL.J-7.2KV/63A	SDL.J-12KV/40A	SDM.J-24KV/20A	SDQ.J-40.5KV/16A
500	SDL.J-7.2KV/80A	SDL.J-12KV/50A	SDM.J-24KV/25A	SDQ.J-40.5KV/16A
630	SDL.J-7.2KV/100A	SDL.J-12KV/63A	SDM.J-24KV/31.5A	SDQ.J-40.5KV/20A
750/800	SDL.J-7.2KV/125A	SDL.J-12KV/80A	SDM.J-24KV/40A	SDQ.J-40.5KV/25A
1000	SDL.J-7.2KV/160A	SDL.J-12KV/100A	SDM.J-24KV/50A	SDQ.J-40.5KV/31.5A
1250	?	SDL.J-12KV/125A	SDM.J-24KV/63A	SDQ.J-40.5KV/40A
1600	?	SDL.J-12KV/160A	SDM.J-24KV/80A	SDQ.J-40.5KV/50A
2000	?	SDL.J-12KV/200A	SDM.J-24KV/100A	SDQ.J-40.5KV/63A
