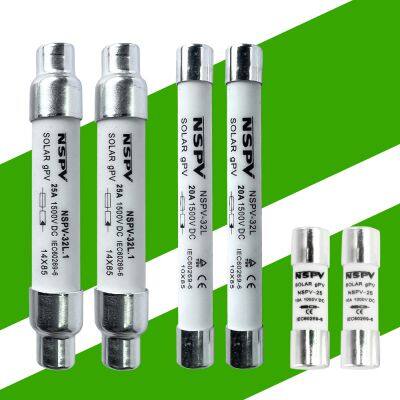

Керамический серебряный предохранитель NSPV25 25А наилучшего качества для держателя предохранителя NSPV35 32А, 1000В постоянного тока

The NSPV-32L Солнечный постоянный токовый предохранитель является высокопроизводительным защитным компонентом, специально разработанным для использования в фотоэлектрических (ФЭ) системах электростанций. Производится компанией NSPV (Newsun PV Technology), этот предохранитель оптимизирован для защиты солнечных цепей постоянного тока от перегрузки, предотвращая повреждение важных компонентов, таких как ФЭ модули, сборные коробки, солнечные инверторы и кабели постоянного тока.

Обозначение “32L” относится к его физическим размерам и совместимости со стандартизованными держателями и разъемами для ФЭ предохранителей, что позволяет легко интегрировать его в новые системы или модернизировать старые. Предохранитель разработан для постоянного использования в суровых наружных условиях, обеспечивая долгосрочную стабильность и надежную работу в сложных солнечных условиях.

Предохранитель NSPV-32L разработан с широким диапазоном номинальных токов, что делает его подходящим для от 1 А до 50 А приложений. Типичные электрические параметры включают:

• Номинальное напряжение (ПТ): 1000 В ПТ или 1500 В ПТ (в зависимости от модели)

• Номинальные токи: 1 А, 2 А, 3 А, 4 А, 5 А, 6 А, 8 А, 10 А, 12 А, 15 А, 20 А, 25 А, 30 А, 32 А, 40 А и до 50 А

• Разрывной ток: ≥30 кА при номинальном напряжении

• Временные характеристики тока: gPV (полный диапазон защиты для ФЭ цепей и массивов)

Характеристика gPV обеспечивает, что предохранитель отключит как перегрузочные токи, так и токи короткого замыкания на всем диапазоне рабочих условий в ФЭ установках.

Предохранитель NSPV-32L изготовлен из высококачественных, импортных материалов, чтобы обеспечить максимальную безопасность, долговечность и проводимость.

• Элемент предохранителя: Точность изготовленная серебряная или серебряно-сплавная полоса, калиброванная для точного температуры плавления, чтобы обеспечить точную защиту без ложных срабатываний.

• Корпус предохранителя: Цилиндрическая керамическая трубка, высокопрочная и огнестойкая, обладающая превосходной способностью гашения дуги.

• Концевые колпачки: Никелированная медь для оптимальной проводимости и коррозионной стойкости.

• Наполнитель: Высокочистый кварцевый песок для подавления дуги и контролируемой работы предохранителя при неисправностях.

Эта прочная конструкция позволяет NSPV-32L выдерживать сильные перепады температуры, высокую УФ-экспозицию и постоянные электрические нагрузки, характерные для ФЭ приложений.

Предохранитель NSPV-32L специально разработан для использования с разъемами для ФЭ предохранителей и встроенными держателями предохранителей, обеспечивая безопасную и быструю замену в полевых условиях.

• Разъемы для предохранителей интегрируют элемент предохранителя в водонепроницаемый, УФ-стойкий корпус разъема.

• NSPV-32L можно вставить в разъемы для предохранителей, совместимые с MC4, что позволяет легко установить его в линию непосредственно между строками ФЭ модулей.

• Эти разъемы обеспечивают защиту IP67 при соединении, обеспечивая надежную работу в наружных условиях без дополнительных ограждений.

• Разъемы для предохранителей идеальны для защиты на уровне строки, особенно когда ФЭ модули соединены последовательно и отдельные строки требуют специальной защиты от перегрузки.

• Настенные или встроенные держатели предохранителей, разработанные для ФЭ предохранителей размером 10×38 мм (стандартный размер для NSPV-32L), можно использовать в сборных коробках, разъемных коробках или панелях входа инвертора.

• Держатели предохранителей позволяют быстро заменять предохранители без инструментов и надежно фиксировать их, чтобы предотвратить случайное извлечение.

• Доступны как внутренние, так и наружные типы, с высокой диэлектрической прочностью и изоляцией для работы с системами 1000 В или 1500 В постоянного тока.

• Держатели предохранителей можно устанавливать на DIN-рейках для организованной компоновки системы.




Основная роль предохранителя NSPV-32L в солнечной ФЭ системе - защита от обратного тока и короткого замыкания.

В многостроковых ФЭ массивах, если одна строка затенена или неисправна, обратный ток может протекать из здоровых строк в неисправную. NSPV-32L разрывает цепь, предотвращая перегрев и возможные пожары.

В сборных коробках несколько ФЭ строк собираются в один выход. Установка предохранителей NSPV-32L на каждом входе строки обеспечивает локализацию неисправности, позволяя остальной системе работать нормально, в то время как поврежденная строка остается безопасно отключенной.

Предохранитель также защищает сторону постоянного тока инвертора от избыточных токов, вызванных неисправностями в проводке или отказов компонентов выше по потоку.

1. Широкий диапазон токов (1 А–50 А): Одна серия предохранителей охватывает защиту низких токов для чувствительных цепей и защиту больших ФЭ массивов с более высокими токами.

2. Высокое номинальное напряжение: Разработан для современных высоковольтных ФЭ систем (до 1500 В постоянного тока).

3. Соответствие кривой gPV: Полный диапазон ФЭ защиты, соответствующий стандартам IEC 60269-6 и UL 2579.

4. Компактный стандартный размер: Совместим с широко доступными держателями и разъемами для ФЭ предохранителей размером 10×38 мм.

5. Долговечность на открытом воздухе: Надежно работает в условиях высокой температуры, высокой УФ-экспозиции и высокой влажности.

6. Простота замены: Быстрое техническое обслуживание в полевых условиях без сложных инструментов.

NSPV-32L соответствует или превосходит следующие международные стандарты:

• IEC 60269-6 – Низковольтные предохранители для использования в фотоэлектрических системах

• UL 2579 – Предохранители постоянного тока для фотоэлектрических систем

• Соответствие RoHS – Экологически безопасные материалы, свободные от вредных веществ

• Сертификат TüV – Проверен на безопасность и производительность в ФЭ приложениях

Эти сертификаты обеспечивают глобальное признание, позволяя NSPV-32L быть использованным в ФЭ системах по всему миру.

• Выберите правильный номинальный ток на основе тока короткого замыкания ФЭ строки (Isc), умноженного на коэффициент безопасности (обычно 1,25 × Isc).

• Всегда совмещайте номинальное напряжение предохранителя с максимальным напряжением холостого хода системы (Voc) или выше него.

• При использовании в разъемах для предохранителей убедитесь, что оба конца правильно соединены и заперты для герметизации IP67.

• Заменяйте сгоревшие предохранители только на аналогичные модели и номиналы NSPV-32L, чтобы сохранить безопасность и соответствие стандартам.

• Отключите цепь перед заменой предохранителя, чтобы избежать электрического удара или вспышки дуги.

Предохранитель NSPV-32L Солнечный постоянный токовый является надежным, универсальным и сертифицированным по безопасности защитным устройством для современных фотоэлектрических установок. Будь то установка в разъемы для предохранителей для прямой защиты строки или в держатели предохранителей в сборных коробках и входах инвертора, он обеспечивает точную защиту от перегрузки от 1 А до 50 А.

Интегрируя NSPV-32L в проект вашей ФЭ системы, вы обеспечиваете повышенную надежность, соответствие глобальным стандартам и спокойствие как для монтажников, так и для владельцев системы. Его прочная конструкция, широкая совместимость и конструкция, разрешающая замену в полевых условиях делают его предпочтительным выбором для профессиональных солнечных монтажников, ищущих надежную и долговечную защиту цепей постоянного тока.
