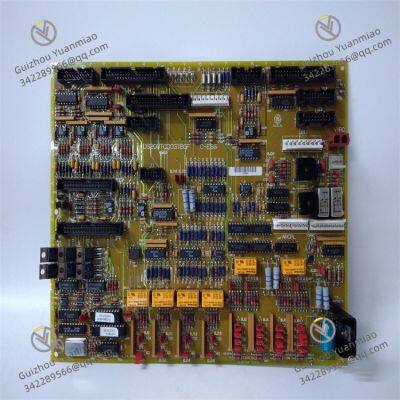

GE DS200TCQCG1AJD Placa de Estouro RST

Pre?o FOB

Negociável / Piece

1 Piece(Min. Pedido)

Termos de pagamentoT/T PayPal Western Union

Solicitar amostra Pedido personalizado Solicitar Catálogos Gratuitos

Contate agora

Obter o pre?o mais baixo

Detalhes do produto

Operating Temperature	-25°C~70°C		Dimensions	100mm×233mm×28mm
Storage Temperature	-40°C~85°C

Descri??o do produto

I. Vis?o Geral do Produto

GE DS200TCQCG1AJD é um módulo de controle de temperatura de alta precis?o especificamente projetado para o sistema de controle Mark VIe. é principalmente usado para monitorar e controlar os parametros-chave de temperatura de turbinas a vapor industriais, turbinas a gás e outras máquinas rotativas. Como o "núcleo de regula??o de temperatura" do sistema, este módulo pode coletar dados de vários pontos de medi??o de temperatura em tempo real e realizar a regula??o precisa dos sistemas de resfriamento e dispositivos de aquecimento por meio do algoritmo de controle PID embutido, garantindo que o equipamento opere dentro da faixa de temperatura ideal.

O módulo adota um design padr?o de placa industrial 3U VME (dimens?es aproximadamente 100mm×233mm×28mm), sem painel de opera??o independente, e é conectado ao controlador principal e ao módulo de alimenta??o via painel de fundo do sistema. A superfície do módulo apresenta um layout industrial de alta confiabilidade; os chips de controle de temperatura-chave e os dispositivos de potência s?o equipados com dissipadores de calor e blindagens, cumprindo o padr?o industrial IPC-A-610 Classe 3. Ele pode operar com estabilidade em ambientes industriais com altas temperaturas e forte interferência eletromagnética.

II. Parametros Técnicos

1. Parametros Elétricos

Requisitos de Alimenta??o: +5V DC (para circuitos digitais), ±15V DC (para circuitos analógicos), com faixa de flutua??o de tens?o permitida de ±5%
Consumo de Energia: Máximo de 20W, adotando resfriamento for?ado por ar para dissipa??o de calor
Canais de Entrada de Temperatura: 16 canais de entrada diferencial

Tipos de termopares suportados: Tipos K, J, T, R, S
Tipos de RTD (Detector de Temperatura por Resistência) suportados: PT100, Cu50
Precis?o de medi??o: ±0.1% FS (para RTDs), ±0.2% FS (para termopares)
Precis?o de compensa??o de jun??o fria: ±0.3℃

Saídas de Controle: 8 saídas de relé (250V AC/30V DC, 5A), 4 saídas analógicas (4-20mA)
Desempenho de Isolamento: Isolamento entre entrada e saída ≥2.5kVrms, isolamento entre canais ≥1kVrms

2. Parametros Ambientais

Temperatura de Opera??o: -25℃~70℃
Temperatura de Armazenamento: -40℃~85℃
Umidade Relativa: 5%~95% (n?o condensável)

3. Parametros Funcionais

Algoritmo de Controle: Controle PID (suportando comuta??o manual/automática)
Taxa de Amostragem: 10Hz por canal
Ciclo de Controle: Configurável, 50ms~1s
Interface de Comunica??o: Interface de painel de fundo VME64x, com taxa de transmiss?o de 40MB/s
Leds Indicadores: Quatro indicadores de status – Energia (PWR), Execu??o (RUN), Falha (ERR) e Comunica??o (COMM)

III. Características Funcionais

1. Aquisi??o de Sinais de Temperatura de Múltiplos Tipos

O módulo DS200TCQCG1AJD integra 16 canais de entrada de temperatura e suporta vários tipos de sensores de termopares e RTDs, o que pode atender às necessidades de medi??o de diferentes faixas de temperatura e requisitos de precis?o em locais industriais. O módulo é equipado com um circuito de compensa??o de jun??o fria de alta precis?o para garantir a precis?o das medi??es de termopares, tornando-o particularmente adequado para monitorar partes-chave, como a temperatura do mancal da turbina a vapor e a temperatura do estator.

2. Controle de Temperatura de Alto Desempenho

O módulo é equipado com um algoritmo de controle PID avan?ado, suportando o ajuste independente dos parametros proporcional, integral e derivativo, que podem ser otimizados de acordo com diferentes objetos controlados. As 8 saídas de relé podem controlar diretamente o início e o parada do equipamento de aquecimento ou resfriamento, enquanto as 4 saídas analógicas podem ser usadas para controlar atuadores de precis?o, como válvulas proporcionais, realizando a regula??o contínua da temperatura. O ciclo de controle pode ser configurado com flexibilidade para atender às necessidades de diferentes velocidades de resposta.

3. Mecanismo Abrangente de Alarme e Prote??o

O módulo possui uma fun??o de alarme de temperatura de vários níveis embutida, e cada canal de entrada pode definir independentemente limites de alarme alto/baixo e valores de histerese de alarme. Quando uma condi??o de superaquecimento é detectada, ele pode imediatamente acionar a saída de alarme correspondente e enviar informa??es de alarme ao controlador principal via interface de comunica??o. Ao mesmo tempo, o módulo também possui uma fun??o de detec??o de falha do sensor, que pode identificar estados anormais, como circuitos abertos e curtos-circuitos, melhorando a confiabilidade do sistema.

4. Comunica??o e Configura??o Flexíveis

Através da interface de painel de fundo VME64x, o módulo pode se comunicar com o controlador principal do sistema Mark VIe em alta velocidade, carregando dados de temperatura e status do módulo em tempo real e recebendo comandos de controle e configura??es de parametros. Os usuários podem configurar parametros, calibrar e diagnosticar o módulo por meio do software GE ToolboxST, suportando a modifica??o online dos parametros de controle sem interromper a opera??o do sistema.

IV. Cenários de Aplica??o Típicos

1. Controle da Temperatura do Mancal da Turbina a Vapor

No sistema de controle da turbina a vapor de usinas termelétricas, o módulo DS200TCQCG1AJD é usado para monitorar a temperatura de cada mancal da turbina a vapor e controlar o sistema de resfriamento do óleo lubrificante. Ao coletar dados de temperatura de 12 canais de mancais (RTDs PT100), o módulo ajusta o volume de água de resfriamento por meio do algoritmo PID de acordo com a faixa de temperatura pré-definida (geralmente 40-55℃), garantindo que a temperatura do mancal seja mantida dentro da faixa ideal e evitando danos ao equipamento causados por temperaturas excessivas.

2. Controle da Temperatura da Camara de Combust?o da Turbina a Gás

No sistema de controle da turbina a gás, o módulo coleta a temperatura da saída da camara de combust?o (usando termopares do tipo R) e estabiliza a temperatura de combust?o perto do valor definido (geralmente 1200-1500℃) controlando o fluxo de combustível e a propor??o de ar. O controle preciso da temperatura n?o apenas melhora a eficiência da turbina a gás, mas também reduz as emiss?es de óxidos de nitrogênio e estende a vida útil do equipamento.

3. Monitoramento e Prote??o da Temperatura do Estator do Gerador

No sistema de controle do gerador, o módulo monitora a temperatura do enrolamento do estator (usando termopares do tipo K). Quando a temperatura ultrapassa o limite definido, ele envia imediatamente um sinal de alarme e reduz a carga do gerador por meio da saída de controle para evitar danos ao estator devido ao superaquecimento. Ao mesmo tempo, o módulo também pode registrar a tendência de mudan?a da temperatura, fornecendo suporte de dados para manuten??o preventiva.

V. Falhas Comuns e Métodos de Solu??o de Problemas

1. Grande Desvio de Medi??o de Temperatura

Possíveis Causas: Calibra??o incorreta do sensor, falha na compensa??o de jun??o fria, fia??o incorreta
Métodos de Solu??o de Problemas: Recalibrar o sensor; inspecionar o circuito de compensa??o de jun??o fria; verificar a corre??o da fia??o, especialmente a conex?o de três fios dos RTDs

2. Sem Resposta da Saída de Controle

Possíveis Causas: Canal de saída com falha, configura??o incorreta dos parametros de controle, relé danificado
Métodos de Solu??o de Problemas: Verificar se o canal de saída está configurado corretamente; ajustar os parametros PID; substituir o relé danificado

3. Falha de Comunica??o

Possíveis Causas: Conex?o do painel de fundo ruim, parametros de comunica??o incompatíveis, conflito de endere?o do módulo
Métodos de Solu??o de Problemas: Inspecionar a conex?o do painel de fundo; confirmar que os parametros de comunica??o s?o consistentes com o sistema; modificar o endere?o do módulo para evitar conflitos

4. Alarmes Frequentes

Possíveis Causas: Configura??o incorreta dos limites de alarme, contato ruim do sensor, temperatura real do equipamento anormal
Métodos de Solu??o de Problemas: Redefinir limites de alarme razoáveis; inspecionar a instala??o e a fia??o do sensor; verificar se o sistema de resfriamento/aquecimento do equipamento está funcionando normalmente
