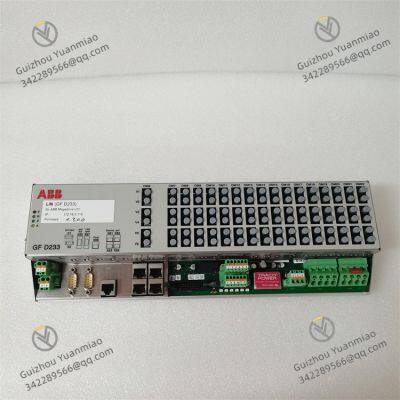

ABB GFD233A103 3BHE022294R0103 Controlador

I. Vis?o Geral

ABB GFD233A103 3BHE022294R0103 é um módulo de controle de excita??o que ocupa uma posi??o importante no campo do controle industrial. é principalmente aplicado no sistema de excita??o de motores síncronos. Ao controlar com precis?o a corrente de excita??o do motor, ele regula parametros como a tens?o e a potência reativa do motor, garantindo que o motor síncrono opere de forma estável e eficiente em várias condi??es de trabalho. Este módulo integra algoritmos de controle avan?ados e circuitos de hardware confiáveis, permitindo que ele se adapte a ambientes industriais complexos. é amplamente utilizado em indústrias que requerem acionamento de motores síncronos, como energia elétrica, metalurgia e navega??o, fornecendo suporte técnico crucial para o progresso estável da produ??o industrial.

II. Parametros Técnicos

•


• Fonte de Alimenta??o de Entrada: A faixa de entrada de energia CA é de 110-240V CA com frequência de 50/60Hz, o que pode se adaptar aos padr?es de alimenta??o de redes elétricas em diferentes regi?es, garantindo que o módulo possa iniciar e operar normalmente em diferentes ambientes de alimenta??o. A parte de entrada de energia está equipada com fun??es de prote??o contra sobretens?o e sub-tens?o. Quando a tens?o de entrada ultrapassa o limite normal, o módulo entrará automaticamente em estado de prote??o para evitar danos aos circuitos internos devido a anomalias na alimenta??o.

• Corrente de Excita??o de Saída: A corrente de excita??o nominal de saída é de 10A CC, e a saída máxima pode alcan?ar 15A CC, o que pode atender às necessidades de excita??o de motores síncronos com diferentes níveis de potência. A precis?o de regula??o da corrente de saída é alta, com erro n?o superior a ±1%, permitindo o controle preciso do estado de excita??o do motor e garantindo a estabilidade dos parametros de opera??o do motor.

• Entrada de Sinal de Controle: Suporta entrada de sinal de controle analógico de 4-20mA. Esse sinal geralmente vem do sistema de controle de nível superior e é usado para ajustar remotamente a magnitude da corrente de excita??o. A impedancia de entrada é de 250Ω, que é compatível com fontes de sinal de controle industrial padr?o para garantir a precis?o da transmiss?o do sinal. Ao mesmo tempo, também suporta entrada de sinal de chaveamento para realizar fun??es de controle, como início, parada e redefini??o do sistema de excita??o.

• Saída de Sinal de Retorno: Está equipado com uma saída de sinal de retorno de corrente de excita??o de 4-20mA, que pode enviar o valor real da corrente de excita??o de volta ao sistema de controle de nível superior em tempo real, facilitando aos operadores monitorar o estado de opera??o do sistema de excita??o. O sinal de retorno tem boa linearidade e velocidade de resposta rápida, o que pode refletir prontamente as mudan?as na corrente de excita??o.

• Ambiente de Opera??o: A faixa de temperatura de opera??o é de -10℃ a +55℃, permitindo que ele mantenha um desempenho de trabalho estável em uma faixa de temperatura relativamente ampla; a umidade relativa é de 5%-95% (n?o condensável), permitindo que ele se adapte a ambientes industriais úmidos. O desempenho antivibra??o do módulo está de acordo com a norma IEC 60068-2-6. A uma frequência de vibra??o de 10-57Hz, a acelera??o pode atingir 1g, garantindo opera??o confiável em ocasi?es industriais com vibra??es.

• Dimens?es Gerais: O comprimento × largura × altura do módulo é aproximadamente 250mm×180mm×120mm. Ele tem uma estrutura compacta, ocupa pouco espa?o de instala??o e é conveniente para instala??o e layout no painel de controle de excita??o. O módulo adota um design de furos de montagem padronizados e pode ser fixado na placa de montagem com parafusos, garantindo instala??o firme e evitando soltura.

• Nível de Prote??o: O nível de prote??o é IP20, que é adequado para o ambiente instalado dentro do painel de controle. Ele pode evitar efetivamente a entrada de poeira e a contato de dedos com partes energizadas internas, garantindo o uso seguro do módulo.

III. Características Funcionais

•


• Controle de Excita??o de Alta Precis?o: Adota um algoritmo de controle PID (Proporcional-Integral-Derivativo) avan?ado, que pode monitorar em tempo real os parametros de opera??o do motor síncrono e ajustar automaticamente a corrente de excita??o de acordo com o valor definido. Quer a carga do motor mude ou a tens?o da rede flutue, o módulo pode responder rapidamente e fazer ajustes precisos, mantendo parametros como a tens?o e a potência reativa do motor dentro da faixa definida e melhorando a estabilidade e a eficiência de opera??o do motor.

• Fun??es de Prote??o Completas: Está equipado com várias fun??es de prote??o para garantir a opera??o segura do sistema de excita??o e do motor síncrono. Isso inclui prote??o contra sobrecorrente de excita??o: quando a corrente de saída ultrapassa o valor definido, o módulo irá cortar rapidamente a saída de excita??o para evitar sobreexcita??o do motor; prote??o contra sobretens?o de excita??o: quando a tens?o no terminal do motor é muito alta, ele reduz automaticamente a corrente de excita??o; e prote??o contra perda de excita??o: quando o sistema de excita??o falha e causa perda de excita??o, ele envia prontamente um sinal de alarme e toma medidas de prote??o correspondentes para evitar danos ao motor.

• Métodos de Controle Flexíveis: Suporta dois métodos de controle: controle manual local e controle automático remoto. No modo de controle local, os operadores podem ajustar diretamente a corrente de excita??o através de bot?es ou alavancas no módulo; no modo de controle remoto, o módulo recebe sinais de controle de sistemas de controle de nível superior, como PLC e DCS, para alcan?ar a regula??o automática. Os dois métodos de controle podem ser alternados perfeitamente para atender às necessidades de controle em diferentes condi??es de trabalho.

• Configura??o e Monitoramento Conveniente de Parametros: Está equipado com uma interface homem-máquina intuitiva, incluindo um display LCD e bot?es de opera??o. Os operadores podem configurar convenientemente vários parametros de opera??o, como os limites superior e inferior da corrente de excita??o e os parametros PID, através da interface. Ao mesmo tempo, o display pode mostrar em tempo real dados chave de opera??o, como corrente de excita??o, tens?o de excita??o e tens?o no terminal do motor. Quando o sistema falha, ele exibirá o código de falha correspondente, facilitando o diagnóstico rápido e a resolu??o de problemas.

• Design de Alta Confiabilidade: O módulo usa componentes de nível industrial e um design de circuito modular, melhorando a confiabilidade geral e a capacidade de anti-interferência. O circuito interno tem um layout otimizado para reduzir o impacto da interferência eletromagnética na precis?o do controle; componentes-chave adotam um design redundante para reduzir o risco de paralisia do sistema inteiro devido a uma falha em um único ponto. O módulo tem um longo Tempo Médio Entre Falhas (MTBF), o que pode atender às necessidades de alta confiabilidade de equipamentos no campo industrial.

IV. Falhas Comuns e Solu??es

•


• Falha no Início do Módulo

• Fen?meno: Após a liga??o da energia, o módulo n?o tem exibi??o, n?o tem saída de corrente de excita??o e n?o pode entrar no estado de trabalho.

• Possíveis Causas: A fonte de alimenta??o de entrada n?o está conectada ou a tens?o da fonte de alimenta??o é anormal, como baixa tens?o ou falta de fase; os fios de conex?o da energia est?o soltos ou com mau contato; há uma falha no circuito interno de alimenta??o do módulo, como um fusível queimado ou um chip de alimenta??o danificado.

• Solu??es: Verifique se a fonte de alimenta??o de entrada está normal, use um multímetro para medir a tens?o da fonte de alimenta??o para garantir que esteja dentro da faixa de 110-240V CA e n?o haja falta de fase na alimenta??o trifásica; verifique os fios de conex?o da energia, replugue e aperte os terminais de conex?o para garantir bom contato; se tanto a fonte de alimenta??o quanto os fios de conex?o estiverem normais, pode haver uma falha no circuito interno de alimenta??o do módulo. é necessário entrar em contato com pessoal de manuten??o profissional para substituir o fusível ou reparar o circuito de alimenta??o e, se necessário, substituir o módulo.

•


• Perda de Controle na Regula??o da Corrente de Excita??o

• Fen?meno: A corrente de excita??o n?o pode ser ajustada através de sinais de controle ou opera??o manual. A corrente de excita??o permanece inalterada ou flutua excessivamente fora da faixa normal.

• Possíveis Causas: Entrada anormal do sinal de controle, como um cabo de sinal de 4-20mA quebrado ou uma fonte de sinal com falha; configura??o inadequada dos parametros de controle PID, levando a uma regula??o instável do sistema; uma falha no circuito interno de regula??o de corrente do módulo, como dispositivos de potência danificados ou circuitos de retorno anormais.

• Solu??es: Verifique a entrada do sinal de controle, use um multímetro para medir se o sinal de 4-20mA está normal. Se o sinal estiver anormal, verifique a fonte de sinal e os cabos de conex?o e repara ou substitua os componentes com falha; reajuste os parametros de controle PID, encontre valores de parametros adequados através de vários ajustes para estabilizar a regula??o do sistema; se tanto o sinal de controle quanto a configura??o de parametros estiverem normais, pode haver uma falha no circuito interno de regula??o, exigindo que pessoal profissional repara ou substitua o módulo.

•


• Malfuncionamento das Fun??es de Prote??o

• Fen?meno: Durante a opera??o normal do módulo, fun??es de prote??o, como sobrecorrente e sobretens?o, s?o acionadas com frequência sem causas óbvias de falha, resultando na interrup??o da saída de excita??o.

• Possíveis Causas: Configura??o inadequada dos parametros de prote??o, como limites de prote??o muito baixos; sinais de retorno anormais, como sinais de retorno de corrente de excita??o distorcidos ou sinais de detec??o de tens?o do motor incorretos; uma falha no circuito interno de prote??o do módulo, como componentes de detec??o danificados.

• Solu??es: Verifique e ajuste novamente os parametros de prote??o, defina limites de prote??o razoáveis de acordo com os parametros nominais e as condi??es reais de opera??o do motor; verifique o circuito do sinal de retorno, calibre o sinal de retorno com uma fonte de sinal padr?o para garantir sua precis?o. Se houver uma falha no circuito do sinal, repara ou substitua os componentes relevantes; se as medidas acima forem ineficazes, pode haver uma falha no circuito de prote??o, exigindo reparo ou substitui??o do módulo.

•


• Falha de Comunica??o (se a fun??o de comunica??o for suportada)

• Fen?meno: O módulo n?o consegue se comunicar normalmente com o sistema de controle de nível superior. O sistema de controle n?o pode ler os dados de opera??o do módulo nem emitir instru??es de controle.

• Possíveis Causas: Conex?o solta ou desconex?o do cabo de comunica??o; configura??o incorreta dos parametros de comunica??o, como taxa de transmiss?o ou endere?o incompatíveis; danos na interface de comunica??o do módulo.

• Solu??es: Verifique a conex?o do cabo de comunica??o, replugue e aperte os conectores para garantir linhas sem obstáculos; verifique os parametros de comunica??o para garantir que a taxa de transmiss?o, endere?o, etc., do módulo sejam consistentes com os do sistema de controle; se tanto o cabo de comunica??o quanto os parametros estiverem normais, a interface de comunica??o pode estar danificada, exigindo reparo ou substitui??o do módulo.
