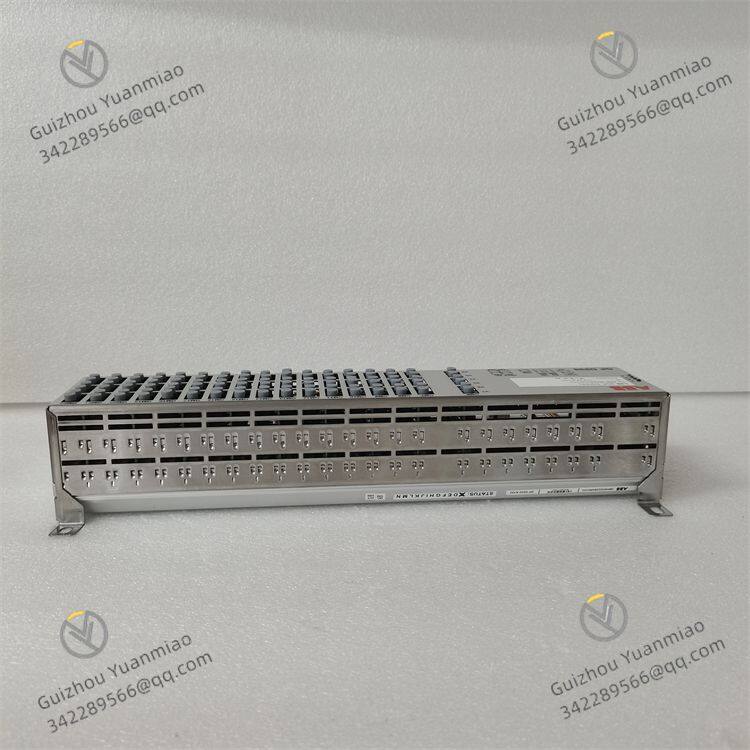

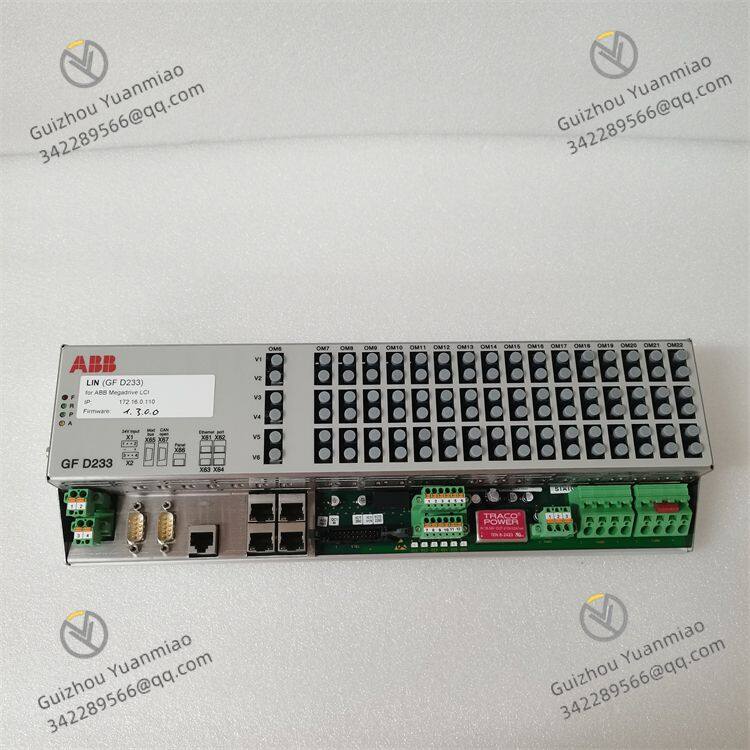

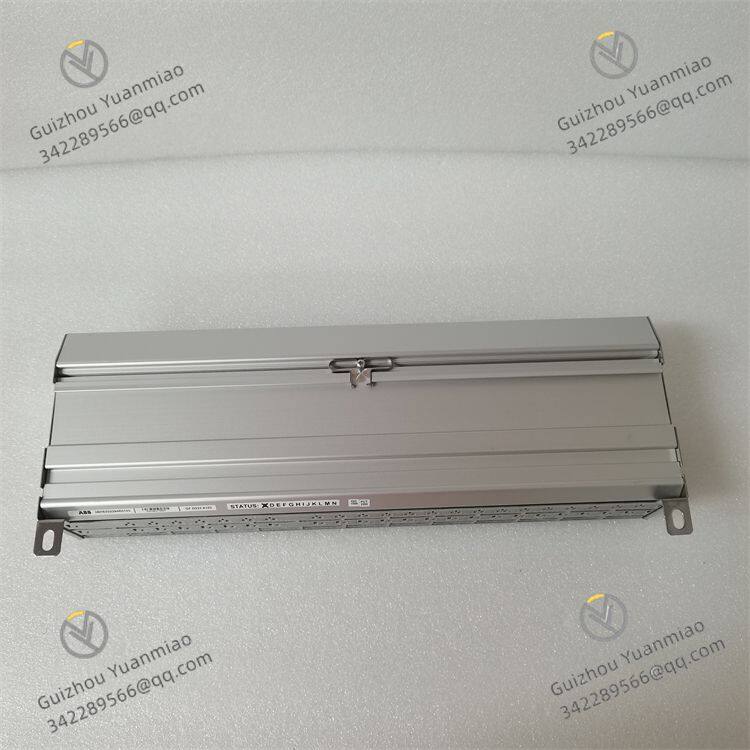

ABB GFD233A103 3BHE022294R0103 Controller

I. überblick

ABB GFD233A103 3BHE022294R0103 ist ein Erregungssteuerungsmodul, das in der Industrieautomatisierung einen wichtigen Platz einnimmt. Es wird haupts?chlich in der Erregungssystem von Synchronmotoren eingesetzt. Durch die genaue Steuerung des Erregerstroms des Motors regelt es Parameter wie die Spannung und die Blindleistung des Motors, um sicherzustellen, dass der Synchronmotor unter verschiedenen Betriebsbedingungen stabil und effizient arbeitet. Dieses Modul integriert fortschrittliche Steueralgorithmen und zuverl?ssige Hardware-Schaltungen, so dass es sich an komplexe industrielle Umgebungen anpassen kann. Es wird weit verbreitet in Branchen eingesetzt, die Synchronmotorantriebe ben?tigen, wie z.B. der Elektrizit?tserzeugung, der Metallurgie und der Schifffahrt, und bietet wichtige technische Unterstützung für den stabilen Fortschritt der industriellen Produktion.

II. Technische Parameter

•


• Eingangsstromversorgung: Der Eingangsbereich der Wechselstromversorgung liegt zwischen 110-240V AC mit einer Frequenz von 50/60Hz, was es erm?glicht, sich an die Stromversorgungsstandards von Stromnetzen in verschiedenen Regionen anzupassen und sicherzustellen, dass das Modul unter verschiedenen Stromversorgungsbedingungen normal starten und arbeiten kann. Der Stromversorgungseingangsteil ist mit über- und Unterspannungsschutzfunktionen ausgestattet. Wenn die Eingangsspannung den normalen Bereich überschreitet, geht das Modul automatisch in den Schutzmodus, um Sch?den an internen Schaltungen aufgrund von Stromversorgungsst?rungen zu vermeiden.

• Ausgangs-Erregerstrom: Der nominale Ausgangs-Erregerstrom betr?gt 10A DC, und der maximale Ausgang kann bis zu 15A DC erreichen, was die Erregungsanforderungen von Synchronmotoren mit verschiedenen Leistungsstufen erfüllen kann. Die Regelgenauigkeit des Ausgangsstroms ist hoch, mit einem Fehler von nicht mehr als ±1%, was eine genaue Steuerung des Erregungszustands des Motors erm?glicht und die Stabilit?t der Betriebsparameter des Motors sicherstellt.

• Steuersignaleingang: Es unterstützt den Eingang eines analogen Steuersignals von 4-20mA. Dieses Signal stammt normalerweise aus dem übergeordneten Steuerungssystem und wird verwendet, um die St?rke des Erregerstroms remote einzustellen. Der Eingangswiderstand betr?gt 250Ω, was mit Standard-Industrie-Steuersignalquellen kompatibel ist, um die Genauigkeit der Signalübertragung sicherzustellen. Gleichzeitig unterstützt es auch den Eingang von Schaltsignalen zur Realisierung von Steuerfunktionen wie Starten, Stoppen und Zurücksetzen des Erregungssystems.

• Rückmeldesignalausgang: Es ist mit einem 4-20mA-Erregerstrom-Rückmeldesignalausgang ausgestattet, der den tats?chlichen Erregerstromwert in Echtzeit an das übergeordnete Steuerungssystem zurückmelden kann, um es den Betreibern zu erleichtern, den Betriebszustand des Erregungssystems zu überwachen. Das Rückmeldesignal hat eine gute Linearit?t und eine schnelle Ansprechgeschwindigkeit, die ?nderungen des Erregerstroms prompt widerspiegeln kann.

• Betriebsumgebung: Der Betriebstemperaturbereich liegt zwischen -10℃ und +55℃, was es ihm erm?glicht, innerhalb eines relativ breiten Temperaturbereichs eine stabile Arbeitsleistung aufrechtzuerhalten; die relative Luftfeuchtigkeit betr?gt 5%-95% (nicht kondensierend), was es ihm erm?glicht, sich an feuchte industrielle Umgebungen anzupassen. Die Vibrationsfestigkeit des Moduls entspricht der Norm IEC 60068-2-6. Bei einer Vibrationsfrequenz von 10-57Hz kann die Beschleunigung bis zu 1g erreichen, was einen zuverl?ssigen Betrieb an industriellen Stellen mit Vibrationen sicherstellt.

• Gesamtabmessungen: Die L?nge × Breite × H?he des Moduls betr?gt ungef?hr 250mm×180mm×120mm. Es hat eine kompakte Struktur, beansprucht wenig Installationsraum und ist für die Installation und Anordnung in der Erregungssteuerungsschrank geeignet. Das Modul verwendet ein standardisiertes Befestigungslochdesign und kann mit Schrauben auf der Montageplatte befestigt werden, um eine feste Installation sicherzustellen und ein Lockern zu verhindern.

• Schutzgrad: Der Schutzgrad ist IP20, was für die Umgebung geeignet ist, die im Inneren des Steuerungsschranks installiert ist. Es kann effektiv verhindern, dass Staub und Finger lebende Teile berühren, um die sichere Verwendung des Moduls sicherzustellen.

III. Funktionsmerkmale

•


• Hochpr?zise Erregungssteuerung: Es verwendet einen fortschrittlichen PID (Proportional-Integral-Differential)-Steueralgorithmus, der die Betriebsparameter des Synchronmotors in Echtzeit überwachen und den Erregerstrom automatisch gem?? dem festgelegten Wert anpassen kann. Unabh?ngig davon, ob sich die Motorlast ?ndert oder die Netzspannung schwankt, kann das Modul schnell reagieren und genaue Anpassungen vornehmen, um Parameter wie die Spannung und die Blindleistung des Motors innerhalb des festgelegten Bereichs zu halten und die Betriebsstabilit?t und Effizienz des Motors zu verbessern.

• Umfassende Schutzfunktionen: Es ist mit verschiedenen Schutzfunktionen ausgestattet, um den sicheren Betrieb des Erregungssystems und des Synchronmotors zu gew?hrleisten. Dazu geh?ren die Erregungs-überstromschutz: Wenn der Ausgangsstrom den festgelegten Wert überschreitet, schaltet das Modul schnell die Erregungsausgabe ab, um eine übererregung des Motors zu verhindern; die Erregungs-überspannungsschutz: Wenn die Motorklemmen-Spannung zu hoch ist, reduziert es automatisch den Erregerstrom; und der Erregungsverlustschutz: Wenn das Erregungssystem ausf?llt und einen Erregungsverlust verursacht, sendet es umgehend ein Alarm-Signal und ergreift entsprechende Schutzma?nahmen, um Sch?den am Motor zu vermeiden.

• Flexible Steuerungsmethoden: Es unterstützt zwei Steuerungsmethoden: lokale manuelle Steuerung und ferngesteuerte automatische Steuerung. Im lokalen Steuerungsmodus k?nnen die Betreiber den Erregerstrom direkt über Drehkn?pfe oder Tasten auf dem Modul einstellen; im Fernsteuerungsmodus empf?ngt das Modul Steuersignale von übergeordneten Steuerungssystemen wie PLC und DCS, um eine automatische Regelung zu erreichen. Die beiden Steuerungsmethoden k?nnen nahtlos geschaltet werden, um die Steuerungsanforderungen unter verschiedenen Betriebsbedingungen zu erfüllen.

• Bequeme Parametersetzung und überwachung: Es ist mit einer intuitiven Mensch-Maschine-Schnittstelle ausgestattet, einschlie?lich eines LCD-Displays und Bedienungstasten. Die Betreiber k?nnen bequem verschiedene Betriebsparameter wie die Ober- und Untergrenzen des Erregerstroms und die PID-Parameter über die Schnittstelle einstellen. Gleichzeitig kann das Display in Echtzeit wichtige Betriebsdaten wie den Erregerstrom, die Erregerspannung und die Motorklemmen-Spannung anzeigen. Wenn das System ausf?llt, wird der entsprechende Fehlercode angezeigt, was eine schnelle Diagnose und Fehlerbehebung erleichtert.

• Hochzuverl?ssiges Design: Das Modul verwendet industrietaugliche Komponenten und ein modulares Schaltungsdesign, um die Gesamtzuverl?ssigkeit und die St?rungsfestigkeit zu verbessern. Die interne Schaltung hat eine optimierte Anordnung, um die Auswirkungen von elektromagnetischen St?rungen auf die Steuergenauigkeit zu reduzieren; Schlüsselkomponenten verwenden eine Redundanz-Design, um das Risiko einer Totalausfall des gesamten Systems aufgrund eines einzelnen Ausfalls zu reduzieren. Das Modul hat eine lange mittlere Zeit zwischen Ausf?llen (MTBF), was die Anforderungen an die hohe Zuverl?ssigkeit von Ger?ten in der Industrie erfüllen kann.

IV. H?ufige Fehler und L?sungen

•


• Modul kann nicht starten

• Ph?nomen: Nach dem Einschalten der Stromversorgung hat das Modul keine Anzeige, keine Erregerstromausgabe und kann nicht in den Betriebszustand gelangen.

• M?gliche Ursachen: Die Eingangsstromversorgung ist nicht angeschlossen oder die Stromversorgungsspannung ist abnormal, wie z.B. eine niedrige Spannung oder ein Phasenausfall; die Stromversorgungsverbindungsleitungen sind lose oder haben einen schlechten Kontakt; es gibt einen Fehler in der internen Stromversorgungsschaltung des Moduls, wie z.B. eine gebrochene Sicherung oder ein besch?digtes Stromversorgungschip.

• L?sungen: überprüfen Sie, ob die Eingangsstromversorgung normal ist, messen Sie die Stromversorgungsspannung mit einem Multimeter, um sicherzustellen, dass sie im Bereich von 110-240V AC liegt und es keinen Phasenausfall im Drehstromnetz gibt; überprüfen Sie die Stromversorgungsverbindungsleitungen, stecken Sie die Anschlussklemmen erneut ein und befestigen Sie sie fest, um einen guten Kontakt sicherzustellen; wenn sowohl die Stromversorgung als auch die Verbindungsleitungen normal sind, k?nnte es einen Fehler in der internen Stromversorgungsschaltung des Moduls geben. Es ist erforderlich, professionelle Wartungspersonal zu kontaktieren, um die Sicherung zu ersetzen oder die Stromversorgungsschaltung zu reparieren und gegebenenfalls das Modul auszutauschen.

•


• Verlust der Kontrolle bei der Erregerstromregelung

• Ph?nomen: Der Erregerstrom kann nicht über Steuersignale oder manuelle Bedienung eingestellt werden. Der Erregerstrom bleibt entweder unver?ndert oder schwankt überm??ig au?erhalb des normalen Bereichs.

• M?gliche Ursachen: Abnormale Eingabe des Steuersignals, wie z.B. eine unterbrochene 4-20mA-Signalleitung oder ein fehlerhaftes Signalquell; unzureichende Einstellung der PID-Steuerparameter, was zu einer instabilen Systemregelung führt; ein Fehler in der internen Stromregelungsschaltung des Moduls, wie z.B. besch?digte Leistungshalbleiter oder abnormale Rückmeldeschaltungen.

• L?sungen: überprüfen Sie die Eingabe des Steuersignals, messen Sie mit einem Multimeter, ob das 4-20mA-Signal normal ist. Wenn das Signal abnormal ist, überprüfen Sie die Signalquelle und die Verbindungsleitungen und reparieren oder ersetzen Sie die fehlerhaften Komponenten; stellen Sie die PID-Steuerparameter erneut ein, finden Sie geeignete Parameterwerte durch mehrere Einstellungen, um die Systemregelung zu stabilisieren; wenn sowohl das Steuersignal als auch die Parametersetzung normal sind, k?nnte es einen Fehler in der internen Regelungsschaltung geben, was die Reparatur oder den Austausch des Moduls durch Fachpersonal erfordert.

•


• Fehler der Schutzfunktionen

• Ph?nomen: W?hrend des normalen Betriebs des Moduls werden Schutzfunktionen wie überstrom- und überspannungsschutz h?ufig ausgel?st, ohne dass es offensichtliche Fehlerursachen gibt, was zu einer Unterbrechung der Erregungsausgabe führt.

• M?gliche Ursachen: Unzureichende Einstellung der Schutzparameter, wie z.B. zu niedrige Schutzschwellen; abnormale Rückmeldesignale, wie z.B. verzerrte Erregerstrom-Rückmeldesignale oder falsche Motormesssignale; ein Fehler in der internen Schutzschaltung des Moduls, wie z.B. besch?digte Detektionskomponenten.

• L?sungen: überprüfen Sie und stellen Sie die Schutzparameter erneut ein, setzen Sie angemessene Schutzschwellen gem?? den Nennparametern und den tats?chlichen Betriebsbedingungen des Motors; überprüfen Sie die Rückmeldesignalschleife, kalibrieren Sie das Rückmeldesignal mit einer Standardsignalquelle, um seine Genauigkeit sicherzustellen. Wenn es einen Fehler in der Signalschleife gibt, reparieren oder ersetzen Sie die relevanten Komponenten; wenn die obigen Ma?nahmen nicht wirksam sind, k?nnte es einen Fehler in der Schutzschaltung geben, was die Reparatur oder den Austausch des Moduls erfordert.

•


• Kommunikationsfehler (falls Kommunikationsfunktion unterstützt wird)

• Ph?nomen: Das Modul kann nicht normal mit dem übergeordneten Steuerungssystem kommunizieren. Das Steuerungssystem kann weder die Betriebsdaten des Moduls lesen noch Steuerbefehle ausgeben.

• M?gliche Ursachen: Lose Verbindung oder Unterbrechung des Kommunikationskabels; falsche Einstellung der Kommunikationsparameter, wie z.B. ein nicht übereinstimmender Baudrate oder Adresse; Besch?digung der Kommunikationsschnittstelle des Moduls.

• L?sungen: überprüfen Sie die Verbindung des Kommunikationskabels, stecken Sie die Stecker erneut ein und befestigen Sie sie fest, um eine ununterbrochene Leitung zu gew?hrleisten; überprüfen Sie die Kommunikationsparameter, um sicherzustellen, dass die Baudrate, die Adresse usw. des Moduls mit denen des Steuerungssystems übereinstimmen; wenn sowohl das Kommunikationskabel als auch die Parameter normal sind, k?nnte die Kommunikationsschnittstelle besch?digt sein, was die Reparatur oder den Austausch des Moduls erfordert.
