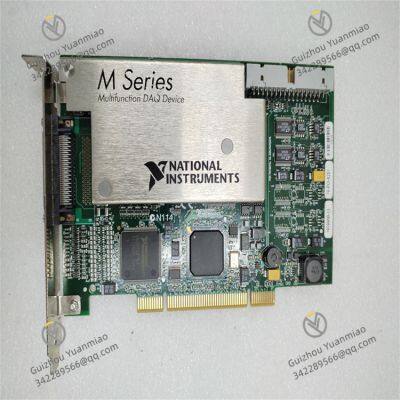

NI PCI-6251 Cart?o de Aquisi??o de Dados Multifuncional

16 entradas single-ended ou 8 canais de entrada diferencial com resolu??o de 16 bits.

Taxa de amostragem de até ~1,25 MS/s por canal em opera??o multi-canal, com uma alta taxa de amostragem de 1 MS/s.

Suporta 8 faixas de entrada amplas de ±0,2V a ±42V, adaptando-se a diferentes tipos de sensores e dispositivos.

2 canais de saída com uma taxa de saída de 2,86 MS/s.

24 canais bidirecionais de E/S digital para controle de entrada/saída de sinal digital, capaz de conduzir corrente de 24mA para controle de atuadores e relés.

Fornece clock para circuitos digitais de até 10MHz, ideal para modula??o de largura de pulso (PWM) para controlar motores, ventiladores, bombas, válvulas, ilumina??o, etc.

Dois contadores/temporizadores de 32 bits, combinados com seis canais DMA, permitindo o processamento simultaneo de vários loops de controle.

Suporta gatilho analógico e digital, permitindo que os usuários iniciem/pararem automaticamente a aquisi??o de dados com base em condi??es específicas de sinal de entrada para controle de tempo preciso em ambientes de teste complexos.

Suporta ~70 op??es de acondicionamento de sinal, totalmente compatível com as plataformas NI SCXI e SCC. Os usuários podem implementar filtragem, amplifica??o e outros acondicionamentos para quase todos os tipos de sensores, adaptando-se flexivelmente às necessidades de medi??o.

Equipado com o amplificador NI-PGIA 2 integrado, oferecendo tempo de estabiliza??o rápido em altas taxas de varredura para garantir a precis?o de medi??o de 16 bits mesmo quando amostrando todos os canais na velocidade máxima.

Possui 2 canais de acesso direto à memória (DMA) para transferência de dados independente da CPU, melhorando a eficiência da aquisi??o de dados.

Suporta op??es de software de driver, incluindo NI-DAQmx Base, Measurement Hardware DDK e NI-DAQmx.

Configurável via Measurement & Automation Explorer (MAX); compatível com ambientes de programa??o como LabVIEW, LabWindows/CVI, Measurement Studio e Microsoft Visual Studio.

Peso: 5,2 oz

Dimens?es: 15,5cm × 9,7cm

Canais: 16 entradas analógicas (selecionáveis como totalmente diferenciais ou single-ended).

Resolu??o: Conversor A/D de 18 bits para aquisi??o de sinal de alta precis?o.

Taxa de Amostragem: Até 1,25 MS/s (canal único), 250 kS/s para amostragem síncrona de todos os canais.

Faixa de Entrada: Selecionável ±10V, ±5V, ±1V, ±0,5V, suportando detec??o de sinal de nível microvolt.

Faixa Dinamica: 108 dB, adequada para medi??o de alta precis?o de sinais fracos (por exemplo, deforma??o, vibra??o).

Anti-Interferência: Raz?o de rejei??o de modo comum (CMRR) ≥110 dB@50/60Hz, com filtro anti-aliasing embutido.

Canais: 2 canais de saída analógica.

Resolu??o: Conversor D/A de 16 bits.

Taxa de Atualiza??o: Até 1,25 MS/s, faixa de saída ±10V.

Tempo de Estabiliza??o: ≤2 μs, ideal para controle de loop fechado de resposta rápida.

E/S Digital:

Contadores/Temporizadores:

Tipos de Gatilho: Suporta gatilho analógico (borda/janela), gatilho digital (nível TTL), sincroniza??o de relógio externo e gatilho por software.

Sincroniza??o: Compatível com aquisi??o colaborativa de vários dispositivos, sincronizável com equipamentos industriais como PLCs e controladores de movimento.

Interface de Barramento: Barramento PCI de 32 bits/33 MHz (com suporte a DMA), taxa de transferência de dados em tempo real de até 132 MB/s.

Compatibilidade: Cabe em slots PCI padr?o em PCs industriais/desktop, suporta expans?o paralela de múltiplas placas.

Temperatura de Opera??o: 0°C ~ 55°C, temperatura de armazenamento -40°C ~ 70°C.

Umidade: 5% ~ 95% (n?o condensante), adequada para ambientes industriais de temperatura variada e úmidos.

Drivers e Ambientes de Desenvolvimento: Compatível com LabVIEW, MATLAB, Python, C++, etc., via driver NI-DAQmx.

Compatibilidade do Sistema: Suporta Windows (7/10) e Linux, adaptado para automa??o industrial e desenvolvimento de pesquisa.

Medi??o de Pesquisa de Alta Precis?o: Aquisi??o de sinais fracos em experimentos físicos (por exemplo, calibra??o de sensores, análise de tens?o de materiais).

Automa??o Industrial: Controle de loop fechado para sistemas servo, monitoramento de vibra??o para máquinas - ferramenta de precis?o, monitoramento em tempo real de parametros de processo químico.

Teste de Sensores: Análise de características dinamicas para extens?metros e sensores de press?o, medi??o precisa de feedback de posi??o de codificador.
